DIY Chiller

Chiller คือ เครื่องทำความเย็นขนาดใหญ่ที่มีหน้าที่ในการผลิตน้ำเย็นหรือปรับอุณหภูมิน้ำให้เย็นกว่าอุณหภูมิห้อง
ความต้องการ Chiller ของบุคคลผู้สนใจในไม้น้ำ ปลาทะเล และสัตว์อื่นๆที่ต้องการความเย็นของอุณหภูมิสิ่งแวดล้อมที่เหมาะกับการเจริญเติบโตนั้น เติบโตเป็นอย่างมาก ซึ่งสวนทางกับรายได้ของคนอย่างผม ทำให้ไม่มีต้นทุนที่จะนำมาซื้อ Chiller ยี่ห้อต่างๆที่ขายตามท้องตลาด ราคามือหนึ่งมือสองก็มีตั้งแต่ 5,000 ขึ้นไปตามท้องตลาด พนักงานออฟฟิศ หาเช้ากินค่ำ ทำงาน 6 วันต่อสัปดาห์อย่างผม ไม่มีปัญญาซื้อได้ด้วยเงินเดือนเดือนเดียวแน่นอน ดังนั้นผมจึงศึกษาหาความรู้ในการทำ การคำนวน การออกแบบ จากการสังเกตุ เพื่อให้มี Chiller ใช้ปรับอุณหภูมิน้ำอย่างที่พี่ๆมีใช้กันอย่างแพร่หลาย
   อันดับแรกของการทำ ผมได้เริ่ม ศึกษาข้อมูล ขอขอบคุณพี่ๆหลายๆคนที่ได้นำความรู้ การทดลองต่างๆมาลงไว้ให้ได้อ่านให้ น้องๆได้ศึกษากัน จากการศึกษาผมได้พบการทำ Chiller ประมาณ 4 รูปแบบ ( เท่าที่ผมรู้นะครับ พี่ๆท่านใดมีมากกว่านี้เสนอได้เลยครับ ) คือ
1   แผ่นทำความเย็น เทอร์โมอิเล็กทริค คูลเลอร์ Thermoelectric Cooler Peltier
http://aqua.c1ub.net/forum/index.php?topic=106940.0  http://aqua.c1ub.net/forum/index.php?topic=221325.0
2   เครื่องกดน้ำประยุกต์
 http://aqua.c1ub.net/forum/index.php?topic=124710.0
3   เครื่องปรับอากาศตามบ้านที่พวกท่านใช้ๆกันอยู่มาดัดแปลง
 http://aqua.c1ub.net/forum/lite.php?topic=280411.0  http://aqua.c1ub.net/forum/index.php?topic=252060.0
4   ตู้เย็นประยุกต์
 http://aqua.c1ub.net/forum/index.php?topic=4278.0
5   การสร้างใหม่โดยหลักการทางวิศวกรรมหลักการทำงานของ Chiller

ขออนุญาตกล่าวนำนิดนึงว่า พ่อผมพอจะมีความรู้ในการทำ แอร์ ตู้เย็น ตู้แช่  ดังนั้นผมจึงเลือกที่จะทำ แบบที่ 5 การสร้างใหม่โดยหลักการทางวิศวกรรมหลักการทำงานของ Chiller คือ จะนำสารทำความเย็น (ก๊าซเย็นความดันต่ำ) โดยอยู่ในสภาวะไออิ่มตัวมาอัดที่ตัวCompressor จากนั้นสารทำความเย็นจะถูกอัดโดยเครื่องอัด จนมีสภาวะเป็นไอร้อน (Superheated Vapor) มีความดันสูงและอุณหภูมิสูง หลังจากนั้นสารทำความเย็นจะเคลื่อนที่ผ่านเข้าไปในเครื่องควบแน่น (Condenser)เพื่อ ถ่ายเทความร้อนออกทำให้สารทำความเย็นเปลี่ยนสถานะเป็นของเหลวอิ่มตัวที่มี ความดันสูง จากนั้นของเหลวอิ่มตัวความดันสูงจะเคลื่อนที่ผ่านอุปกรณ์ขยายตัว (อุปกรณ์ลดแรงดัน) สารทำความเย็นจะมี 2 สถานะ คือ ของเหลวและก๊าซที่มีอุณหภูมิต่ำและความดันต่ำ หลังจากนั้นจะผ่านเข้าไปในเครื่องระเหย (Evaporator) ทำ ให้สารทำความเย็นรับความร้อนจากการโหลดนั้นๆ และกลายสภาพเป็นไออิ่มตัว  ซึ่งวัฏจักรการทำความเย็นจะดำเนินเช่นนี้ซ้ำไปเรื่อยๆ หมุนเวียนเป็นวงจรเช่นนี้ตลอดเวลา  จึงทำให้ Chiller สามารถผลิตน้ำเย็นได้อย่างต่อเนื่อง
ทำไมผมถึงเลือกที่จะทำชิลเลอร์  DIY
- เครื่องไม่ใหญ่มาก ประหยัดพื้นที่ ง่ายต่อการขนย้าย
- ราคาพอจับต้องได้ ราคาขั้นต่ำสำหรับตู้เล็กๆ
- ซื้อหาอุปกรณ์ที่จะนำไปประกอบได้ง่าย
- พ่อผมมีประสบการณ์การซ่อม แอร์ ตู้เย็น พอที่จะสามารถสร้างงานได้
- ท้าทายตัวเองในระดับหนึ่ง ว่าจะออกมาใช้งานได้ หรือใช้งานไม่ได้เลย 555 ( ข้อนี้สำคัญ )

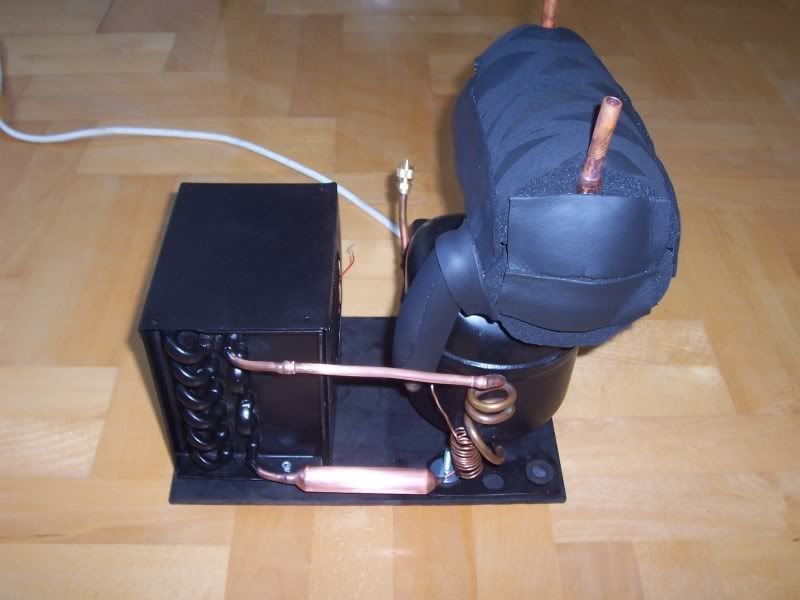

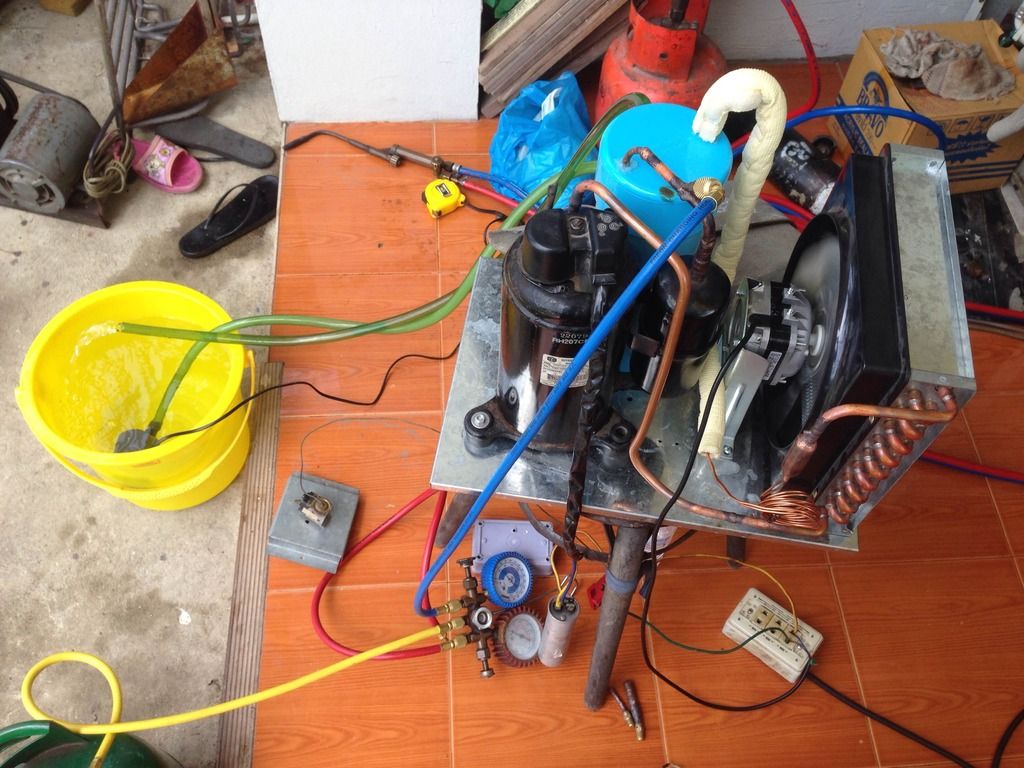

รูปต้นแบบ chiller ของผม
 Credit: รูป บทความ หรือข้อมูลบางอย่าง ผมนำมาจาก Website ต่างๆ ทั้งของในประเทศและต่างประเทศ ต้องขอบคุณมา ณ ที่นี้ด้วยครับ
   มาเริ่มขั้นตอนการทำกันเลยครับ ก่อนอื่นต้องคำนวน ปริมาณความต้องการของ Chiller ว่าตู้ของเราควรใช้ Compressor ขนาด ท่าไหร่ ( HP )
ผมคำนวนจากเว็บนี้ครับ
http://chiller.jbjlighting.com/prod_chiller_size.asp
http://www.hamzasreef.com/Contents/Calculators/HeaterChillerSizing.php
อุปกร์ที่จะนำมาประยุกต์เป็น Chiller มีดังนี้
1 Compressor ผมใช้คอมตู้เย็น 1300 BTU เป็นตัวขับกำลัง ซึ่งจากการคำนวนตู้ 24 นิ้วต้องการแค่ 1/5 HP แต่บ้านผมมีคอมเพลสเซอร์แอร์เก่าที่พ่อเก็บไว้ ซึ่งใช้กับตู้ 24 นิ้วได้เหลือๆเลยครับ
2  Capacity Run หรือ Cap Run 30ไมโคร เพื่อเดิน compressor
3 ไดเออร์ และ แคปทิ้ว เพื่อกรองและรีดน้ำยา
4 คอยล์ร้อนตู้แช่หรือรังผึ้งระบายความร้อยตู้แช่ 2 ขด แบบอลูมเนียม มาระบายความร้อน
5 พัดลม พร้อมขายึด เป็นอุปกรณ์ ระบายความร้อนจากคอยล์ร้อน พัดลมผมใช้อยู่ที่ 10 Watt ครับ

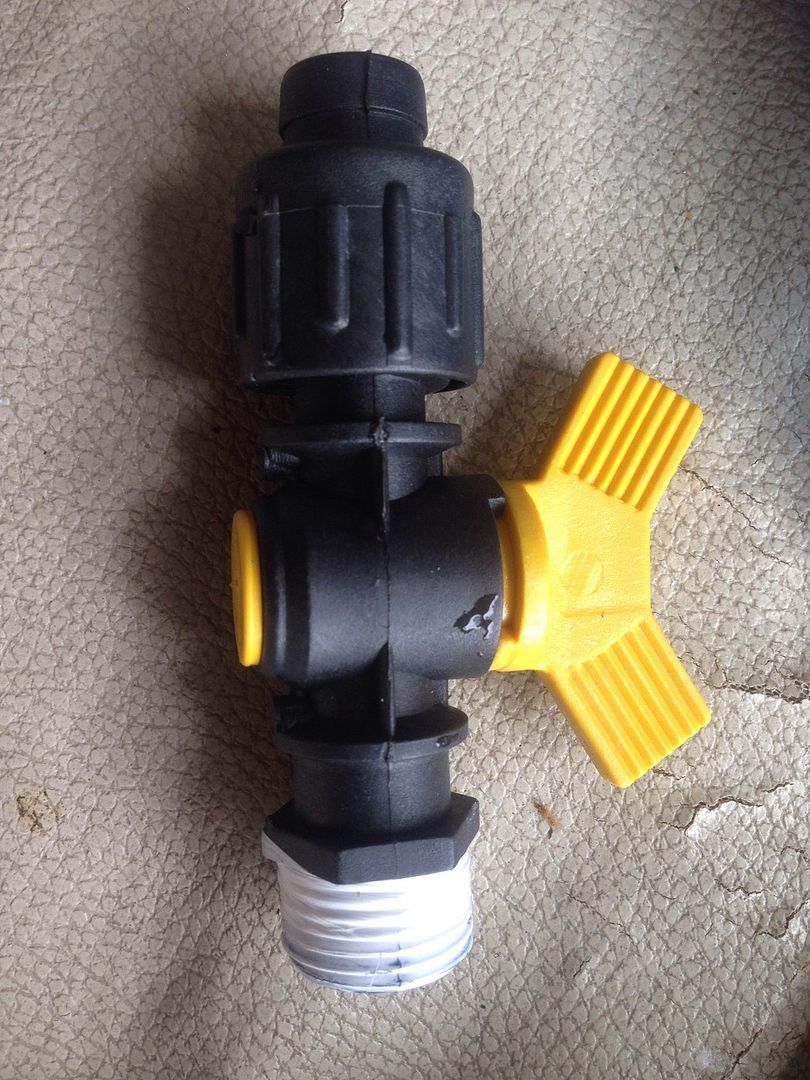

6 อุปกรณ์ ไหลเวียนน้ำ เพื่อให้น้ำ สัมผัสกับท่อนำความเย็นไปยังตู้ปลาของเรา ผมใช้ท่อ 4 นิ้วมาตัดประมาณ 30 เซนติเมตร

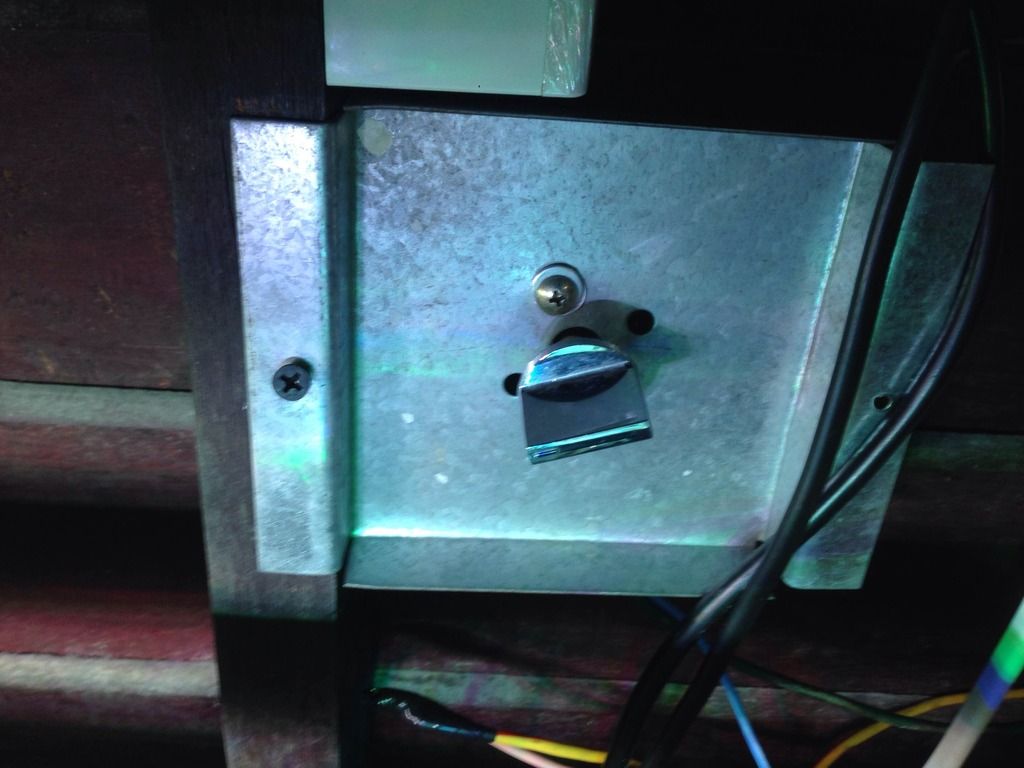

7 Temp Control มาเป็นตัวเชื่อมต่อ และตัดการทำงานของ compressor ตามอุณหภูมิที่กำหนด พ่อผมไปค้นเจอ Temp ของตู้แช่ครับ  เก่ามากๆๆ แต่ใช้งานได้

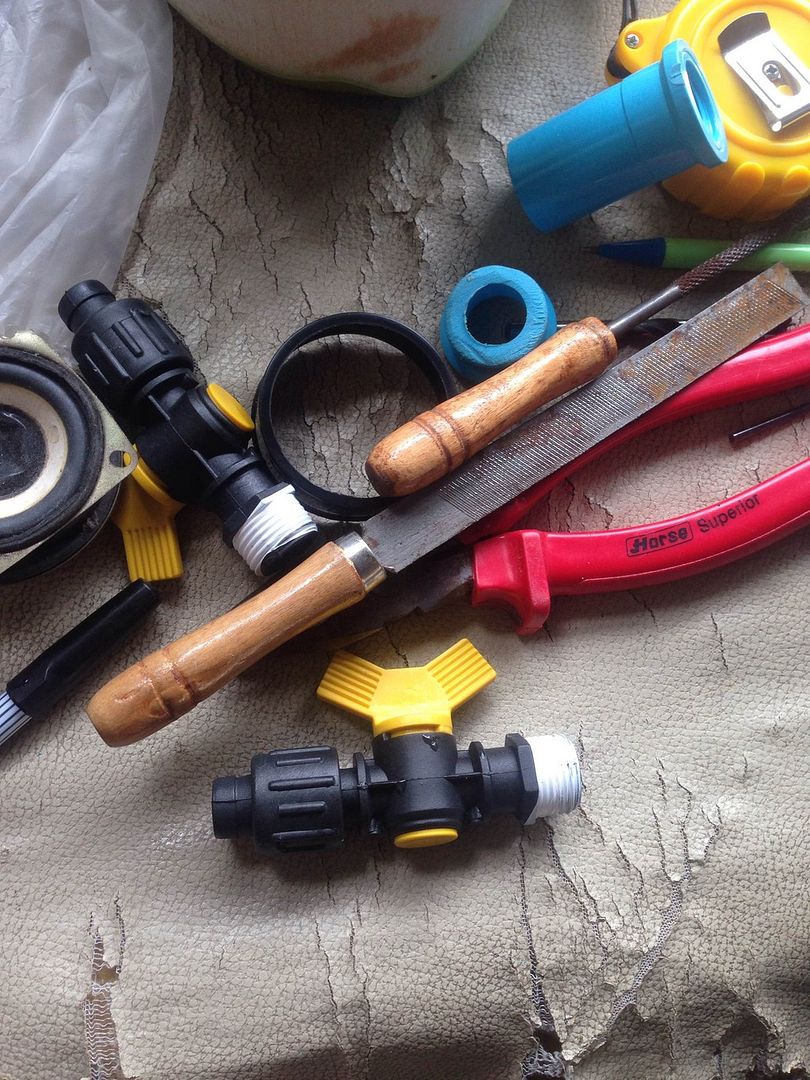

8 อุปกรณ์ อื่นๆ เช่น ท่อทองแดง  Flex  ลูกยางCompressor น๊อต สกรู ฯลฯ
 ขั้นตอนการทำ ( บางขั้นตอน ผมไม่ได้ถ่ายรูปนะครับ เพราะพ่อผมเป็นคนทำเวลาที่ผมไปทำงานประจำ )

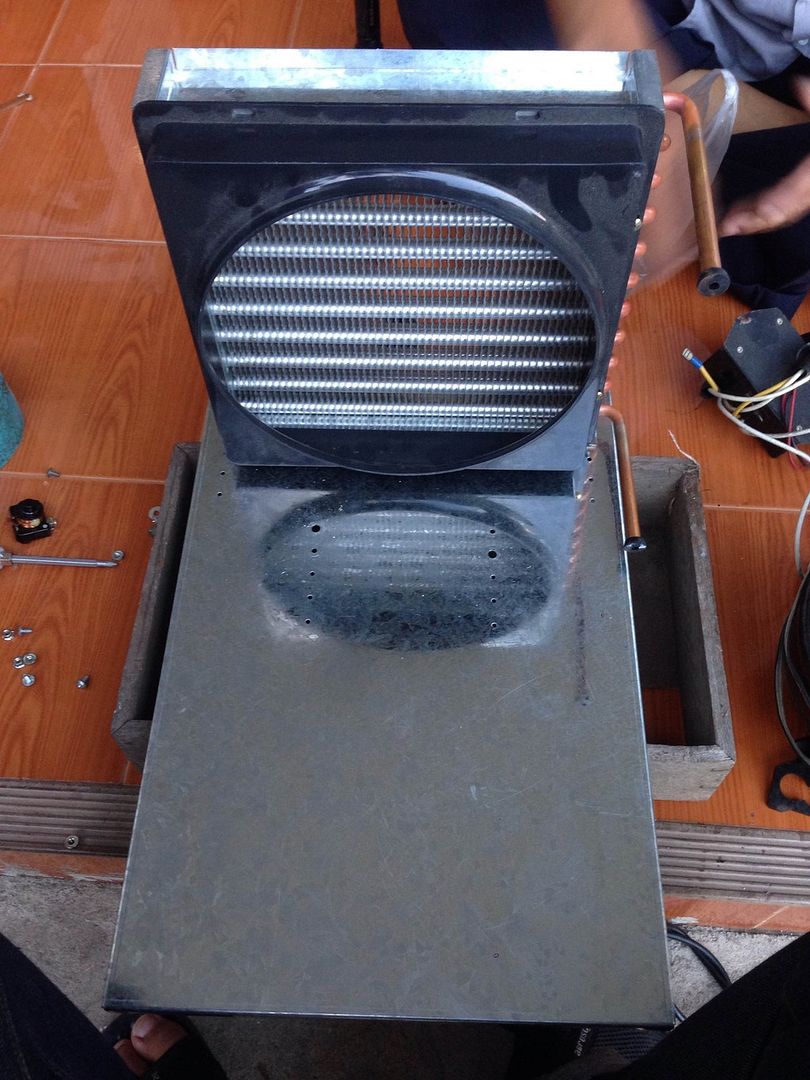

1 นำแผงคอยล์ร้อน มาวางเพื่อวัดขนาดการวางพัดลมให้เหมาะสม พร้อมทั้งทำการเจาะรู เพื่อใส่น๊อตให้เรียบร้อย

2 นำคอมเพลสเซอร์มาวางและจัดการยึดให้เรียบร้อย

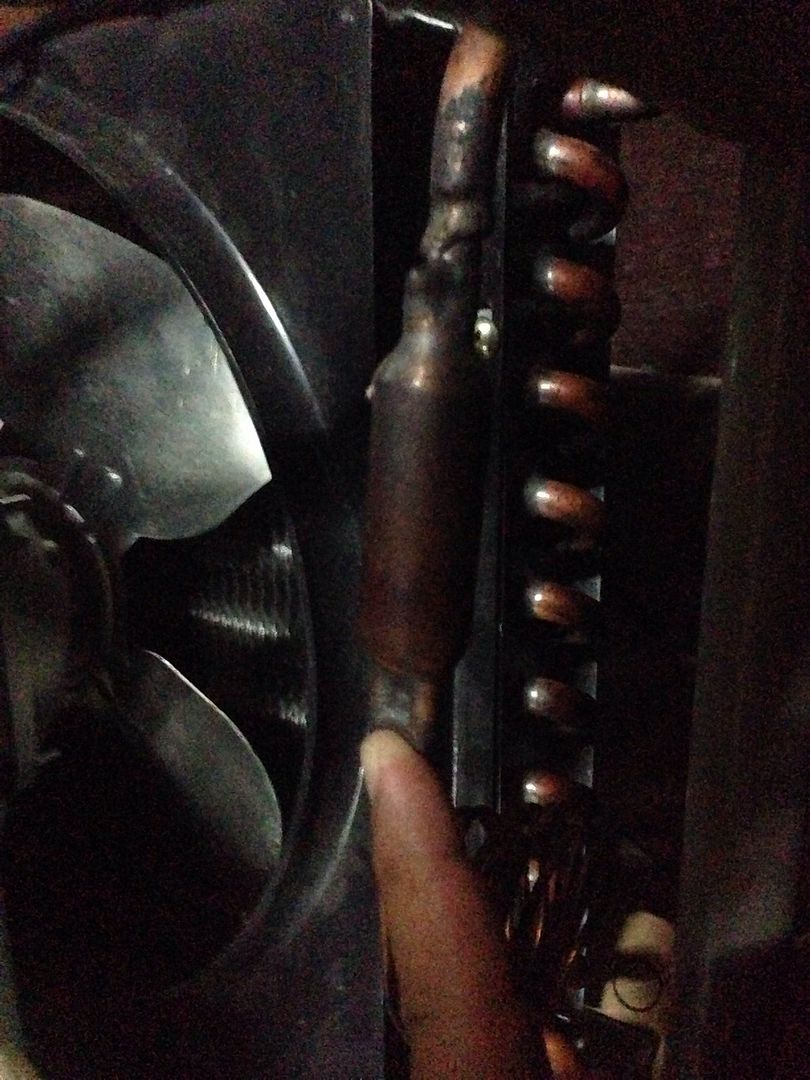

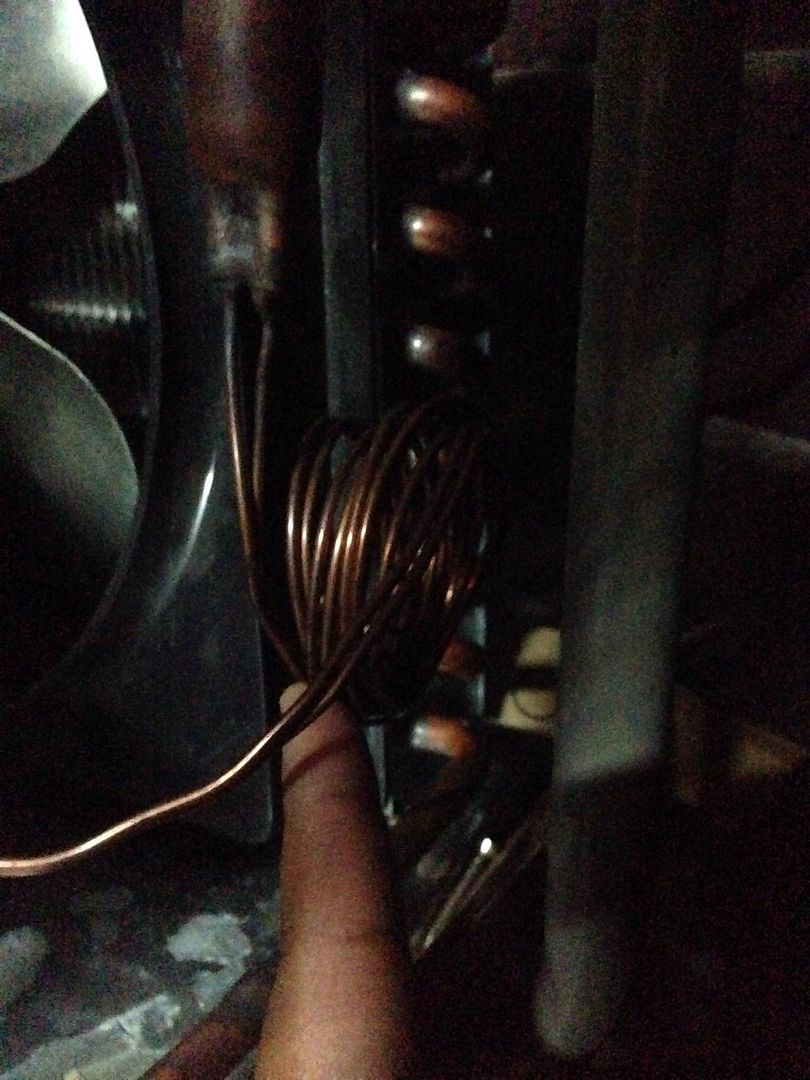

3 เชื่อมอุปกรณ์ ไดเออร์และแคปทิ้ว แคปทิ้วผมใช้ 2 เส้นนะครับ เพื่อการฉีดน้ำยาให้ดีขึ้นการเชื่อมงานต่างๆไม่ได้ถ่ายรูปไว้นะครับ เพราะพ่อผมจะเป็นคนทำซะส่วนใหญ่ เลยไม่ได้ถ่ายรูปไว้ครับ


4 นำ อุปกรณ์ไหลเวียนน้ำมาใส่ อุปกรณ์ไหลเวียนน้ำผมเอาแนวคิดมาจาก
http://aqua.c1ub.net/forum/index.php?topic=147754.0  http://aqua.c1ub.net/forum/index.php?topic=161360.0

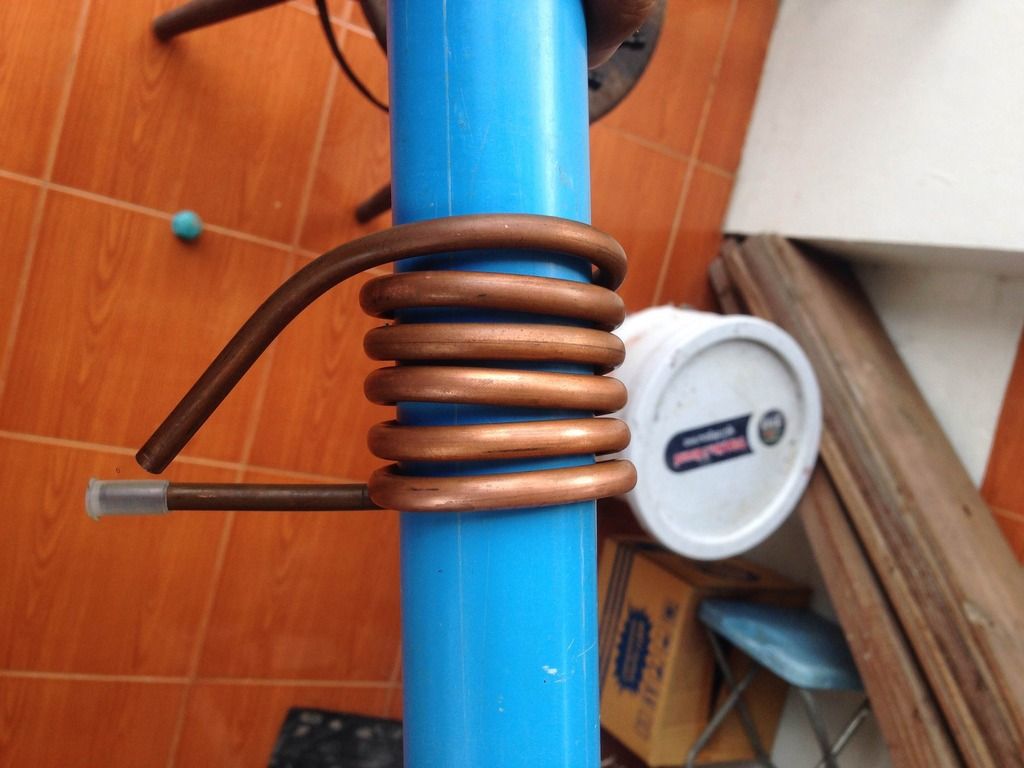

4.1 การพันท่อทองแดงเพื่อแลกเปลี่ยนความร้อน ท่อผมใช้ที่ความยาวประมาณ 3 เมตรครครับ



5 เชื่อต่อทุกอย่างเข้าด้วยกัน โดย นำต่อเป่า เชื่อต่อเข้ากับ คอยล์ร้อนด้านหนึ่ง และอีกด้านหนึ่งของคอยล์ร้อน ต่อเข้ากับไดเออร์และ แคปทิ้วเพื่อต่อเข้ากลับอุปกรณ์แลกเปลี่ยยนความเย็นและกลับมาเข้าทางดูด ของคอมเพลสเซอร์



6 ต่อเชื่อม Temp Control เข้ากับ Compressor และ พัดลมระบายอากาศ นั่น แสดงว่า พัดลม กับ compressor ทำงานพร้อมกันนั่นเอง

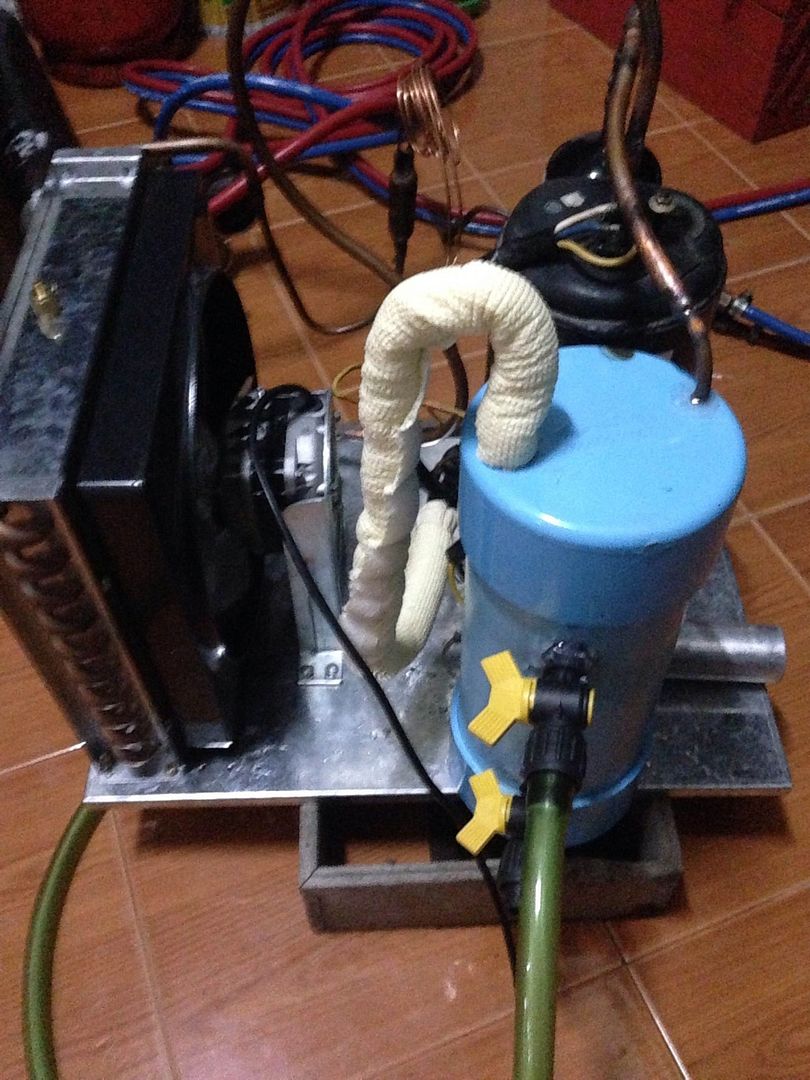

เสร็จสิ้นการประดิษฐ์ Chiller แล้วครับ
ผลการทดลอง

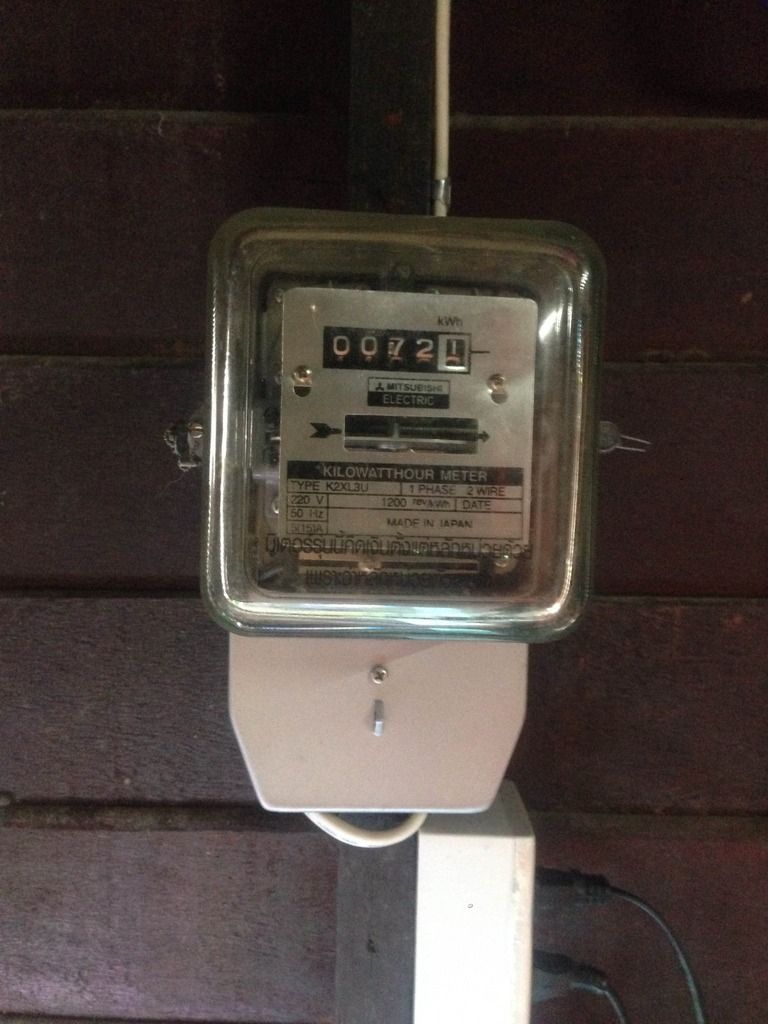

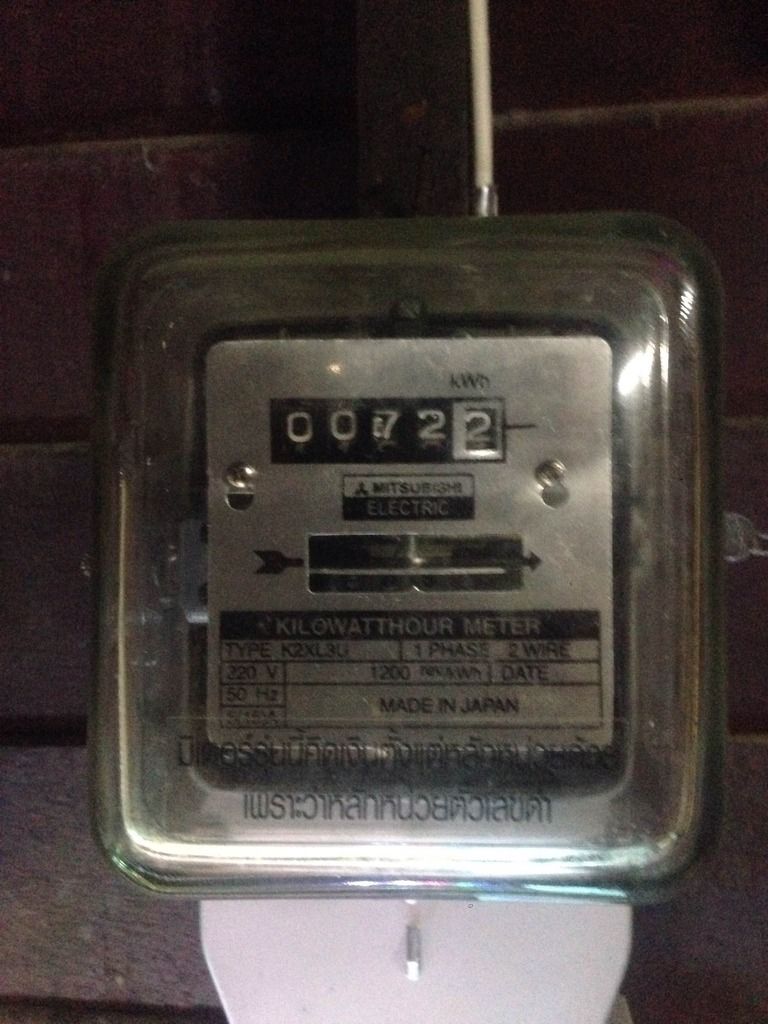

จากการใช้ อุณหภูมิลดลงจาก 29.7 องศาเซลเซียส  มาอยู่ที่  25 องศาเซลเซียส  โดยตู้ผม 24 นิ้ว ใช้เวลาประมาณ 30 นาที ใช้ไฟ ไปตามถาพครับ
เริ่มต้น

หลังจาก นั้น 30 นาทีจนตัดระบบบ

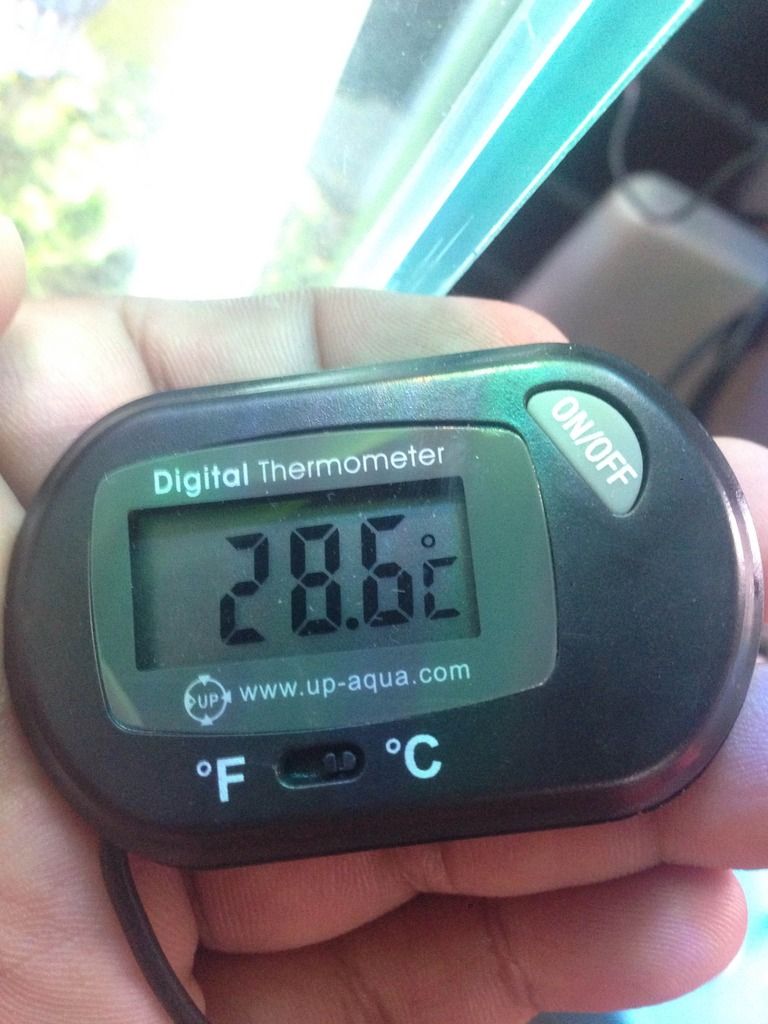

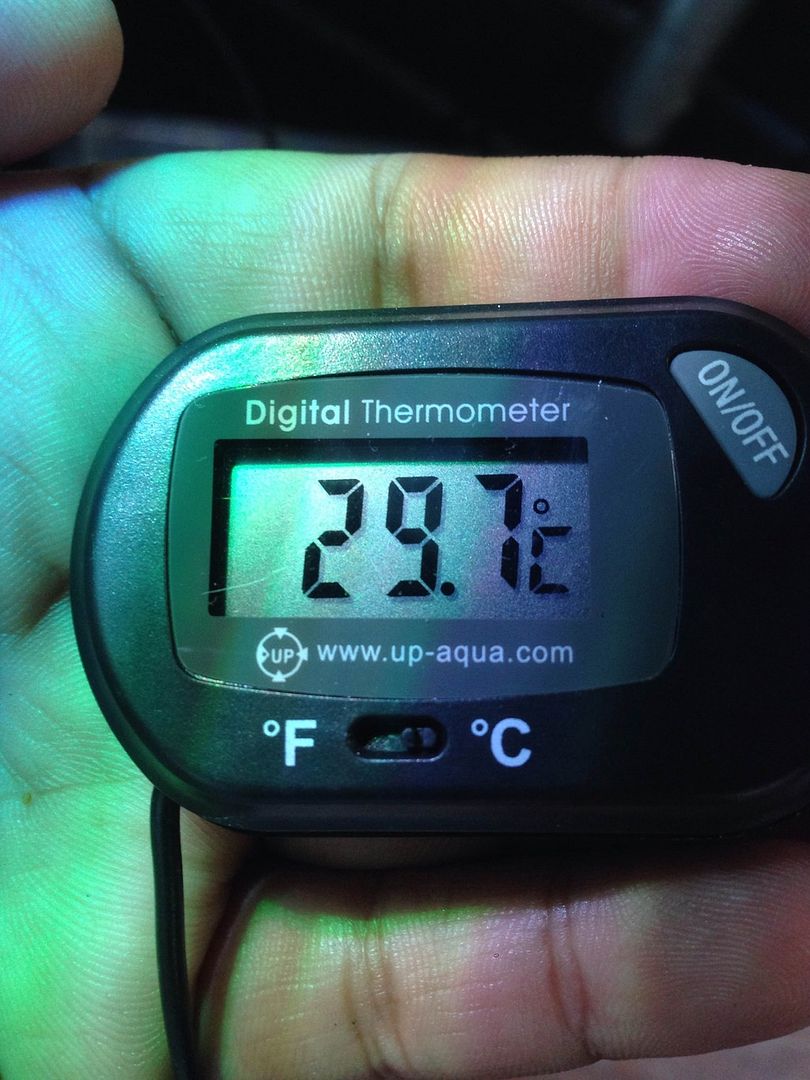

อุณหภูมิเริ่มต้น

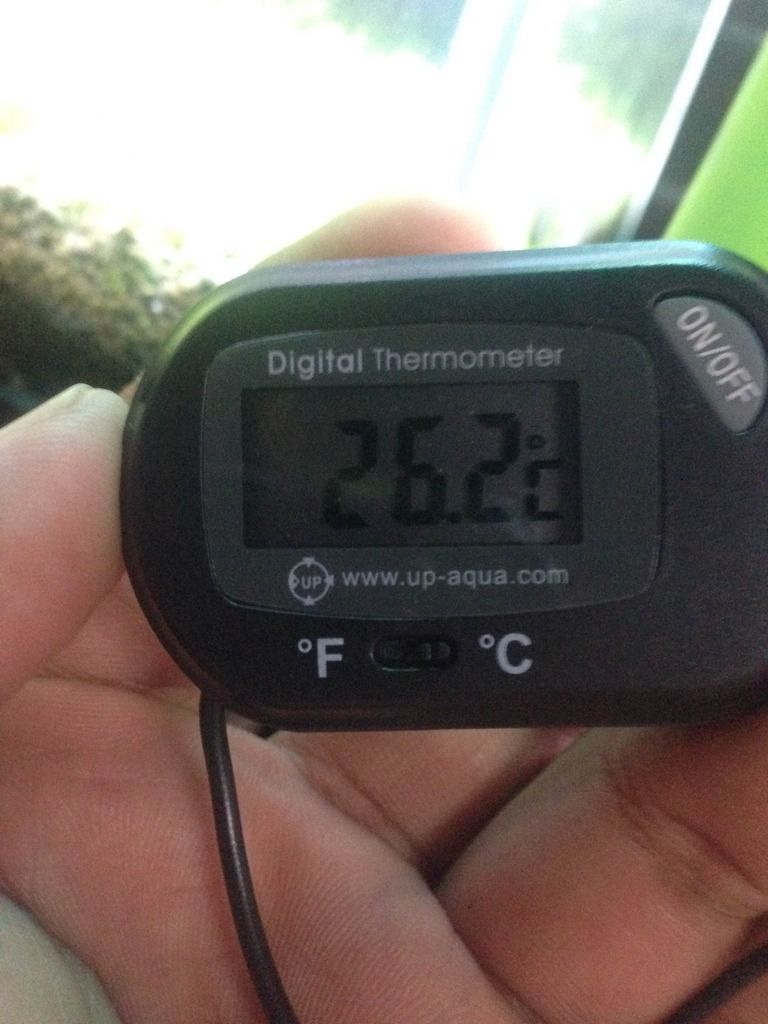

อุณหภูมิ 10 นาที

20 นาที

30 นาที อยู่ที่  25 องศาเซลเซียส  ผมไม่ได้ถ่ายรูปไว้ครับเนื่องจากลืมมัวแต่เช็ดน้ำที่หกจากอุปกรณ์แลกเปลี่ยนความร้อน
อุณหภูมิลดลงได้มากกว่านั้นอีกนะครับ ผมมั่นใจแน่นอน
ค่าใช้จ่าย ผมใช้ไม่เกิน 2,000 บาท เพราะอุปกรณ์ส่วนใหญ่ บ้านผมมีหมดแล้วครับ
ปัญหาที่พบ
1 Compressor แรงเกินไป อาจจะต้องเปลี่ยนเป็นคอมพ์ขนาด ที่เล็กลงมาหรือไม่ก็เปลี่ยนตู้เลยครับ
2 อุปกรณ์แลกเปลี่ยนความร้อนอาจเกิดการรั่วไหลของน้ำได้ ควรมีการอุดรอยรั่วที่ดี และมั่นใจว่าใช้งานได้อย่างมีประสิทธิภาพ
พี่ๆท่านใดที่มีข้อสงสัย ว่าคำนวนอย่างไร ใส่ตรงไหน อุปกรณ์ตัวไหนเชื่อมต่อยังไง  สามารถสอบถามได้ทาง Inbox / ID Line : mosparinya  / Tel: 0901985210 มอส ครับ
