กรองนอก ท่อ PVC 4"


ต้องให้เครดิตคุณสามบั้ง จากลิ้งนี้ http://www.pantown.com/board.php?id=2888&area=4&name=board6&topic=20&action=view ครับ
เหมือนมาส่งการบ้านเขา [เจ๋ง] [เจ๋ง]
เขาทำกรองนอกด้วยท่อ 8 นิ้ว แต่ถ้าเป็นท่อ 8 นิ้ว งบบานแน่ๆ ผมก็อยากทำบ้าง มีแค่ท่อ 4 นิ้วเหลือๆ ที่บ้าน
ประกอบด้วยมีวัสดุอุปกรณ์พร้อมรบ  die1
ก็เลยจัดซะเลย  ทำไปตอนแรกก็รั่วครับ เพราะแรงดันเยอะมาก (กรณีที่ไฟเกิดดับ)  เลยต้องเพิ่มเติมซีลยางรอบนอกเพิ่มความแข็งแรงไปอีก

   ต้องขออภัยที่ถ่ายภาพได้ห่วยแตกจากกล้องมือถือ และการอธิบายที่ไม่ละเอียด

รายละเอียด
ความจุถังกรอง ประมาณ 3 ลิตร
กำลังปั้ม  1050 L/Hr 16w


วัสดุที่ผมต้องซื้อ
1 ฝาครอบปิดท่อขนาด 4" 2 อัน  60 บาท
2 สายยาง ขนาด 4 หุน และ 6 หุน อย่างละเมตร ประมาณ 40 บาท
3 สีสแปรย์ 1 กระป๋อง 40 บาท
4 เหล็กรู 2 อัน 30 บาท
  รวมแล้วยังไม่ถึง 200 เลย

วัสดุที่มีอยู่แล้ว
1 กาวสิลิโคน (กาวสามัญประจำบ้าน)
2 กาวร้อน (กาวสามัญประจำบ้าน อีกเหมือนกัน)
3 ยางในมอเตอร์ไซค์
4 ข้อต่อ ท่อ PE และ PVC  หัวสปริงเกอร์ และวาล์วน้ำ
5 ปั้ม JET 906 กำลังปั้ม ประมาณ  1050 L/Hr เก่ามาก
6 ท่อ 4 "
7 น็อต ขนาดต่างๆ
8 เครื่องมือทั้งหลายแหล่
9 ความพยายาม

ทำส่วนฝาก่อน

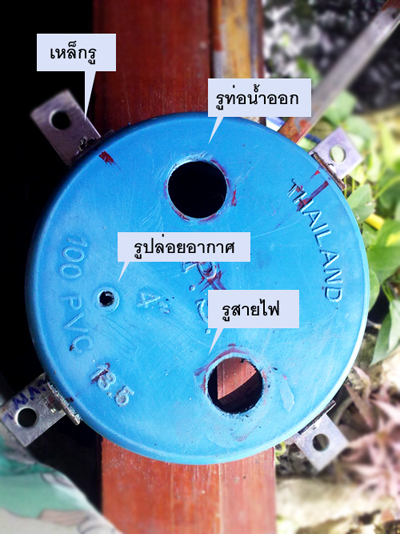

เจาะรูฝาครอบปิดท่อ ขนาด 4"
ตัดเหล็กรูสัก 3 รู แล้วงอตรงกลาง เจาะติดกับฝาด้วยน็อต 4 ด้าน เพื่อทำที่ล็อก



ตัดท่อ PVC 4 " สองวงประกอบรวมกัน ตามลิ้ง http://www.pantown.com/board.php?id=2888&area=4&name=board6&topic=20&action=view
แล้วใส่แหวนยาง หรือ โอริง  (ไม่มีก็ทำเองสิครับ ยางในมอเตอร์ไซค์เรานี่แหละ ตัดยากหน่อย 2 เส้น เส้นละประมาณ 2 มิล)ตรงที่เป็นหัวน็อต ผมยิงสิลิโคนปิดไว้ เพื่อกันสนิมครับ
     TIPS ตรงครอบปิดนี้ คำนวณระยะห่างตอนปิดให้พอดีแป๊ะๆ นะครับ ทำไม่ดี รั่วแน่ๆ  กะให้ใส่ให้ลึกๆ แน่นๆ ไว้ก่อน



เกลียวนอกและใน  4 หุน จะอยู่ด้านในฝานะครับ

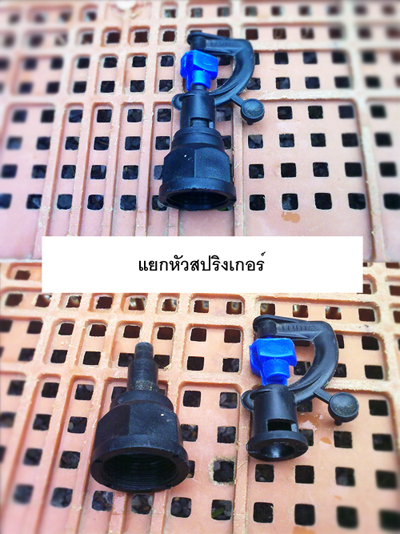

หัวสปริงเกอร์ผมนำมาทำเป็นรูสายไฟของปั้มน้ำนะครับ แค่บิด ก็แยกออกแล้ว

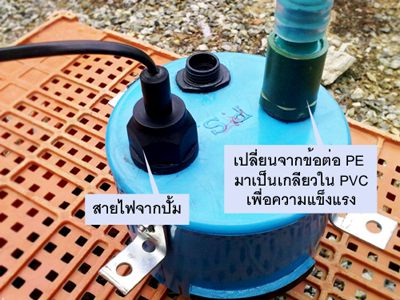

ประกอบเสร็จ เปลี่ยนแปลงนิดหน่อย เปลี่ยนจากข้อต่อ PE มาเป็นเกลียวนอก PVC แล้วต่อกับข้อต่อสายยางอีกที ดูแล้วมันแข็งแรงกว่าไม่โยกแยก
TIPS การต่อข้อต่อทุกครั้งต้องรองด้วยแหวนยางเสมอ กันรั่ว

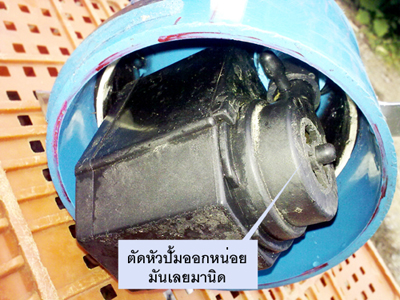

ปั้มที่มีหัวมันเลยมาหน่อยนึง ขอตัดและกัน

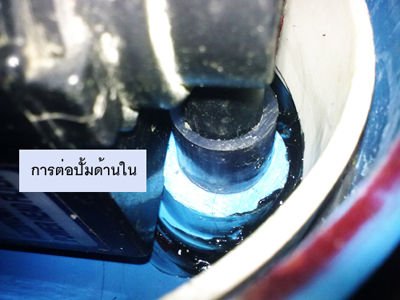

ต่อหัวปั้มเข้ากับสายยาง ผมอัดสิลิโคนบ้าเลย กันเหนียวไว้ก่อน



ท่อน้ำเข้า-ออก ก็ง่ายๆ ข้อต่อ PE ต่างๆ กับสายยาง เจาะรูใส่จุ๊บยาง



มาถึงตัวกระบอกกรองกันบ้าง ขั้นตอนนี้ ไม่ละเอียดนะครับไม่ค่อยได้ถ่ายรูปเท่าไร

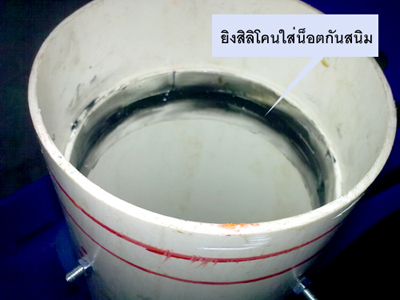

ที่เห็นเป็นการตัดท่อเป็นวงๆ สองวง ประกบ บริเวณหัวน็อตไว้ แล้วยิงสิลิโคนไปตามร่อง กันสนิม
การเจาะน็อตตรงนี้เพื่อไว้ทำที่ล็อกของตัวกรอง เจาะ 4 รูเหมือนกับฝาปิดครับ

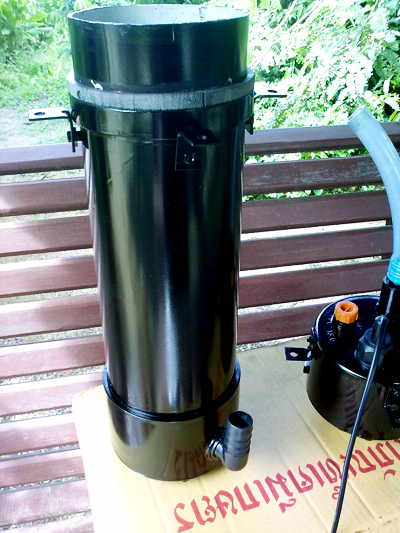

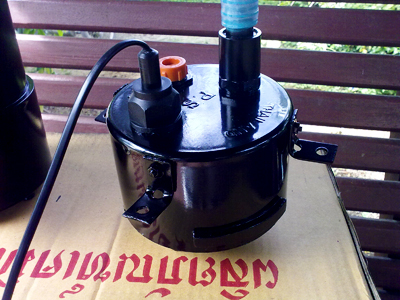

กระโดดไปพ่นสีเรียบร้อย อธิบายคร่าวๆก็แล้วกันครับ มือเปื้อนมากไม่ได้ถ่ายรูป

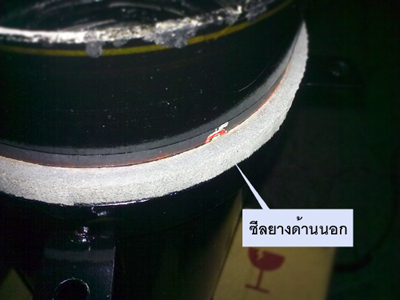

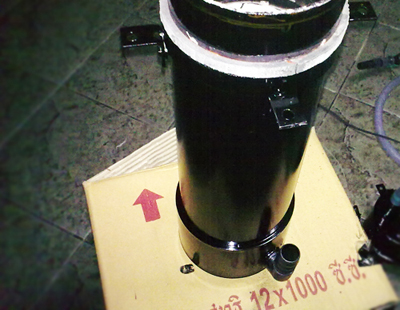

ตัวถังกรองนี้ ผมเติมซีลยางด้านนอกอย่างหนาเพิ่มเข้าไปจากเดิม มีแต่ซีลยางด้านใน ลองดูแล้ว 1 รอบ ปรากฎว่ารั่วครับ เพราะ ผมตัดท่อไม่เท่ากัน(ตัดด้วยมือ)



เจาะรูใส่ข้องอเกลียวนอก ขนาด 6 หุนนะครับ

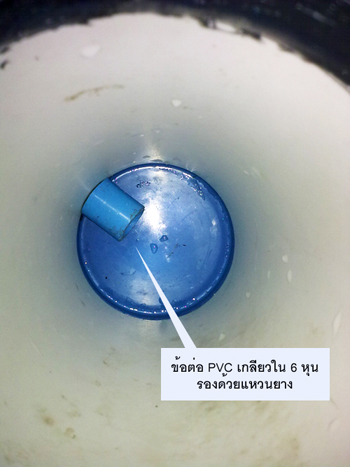

ด้านใน



ซีลยางก็ง่ายๆ ครับ โฟมยางรองตู้เรานี่แหละ ผมตัดประมาณเซนนึงครับ วัดขนาดลงมาให้พอปิดแล้วเบียดโฟมยางแน่นๆหน่อย ผมเผื่อแน่น 2 มิลครับ

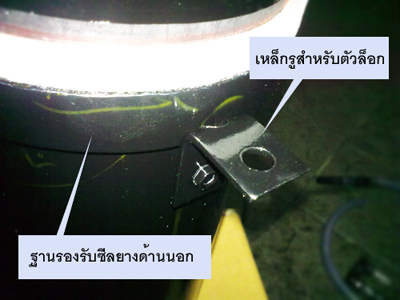

ฐานรองซีลยางได้มาจาก ครอบปิดท่อ 4" อีกอันนึงครับตัดประมาณ 1 นิ้ว
ใส่แหละรูเรียบร้อย



ตัดไม่เนียนเลย [แลบลิ้นแอ๊บแบ๊ว]

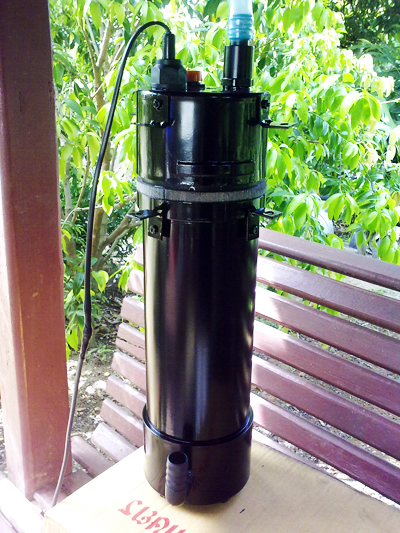

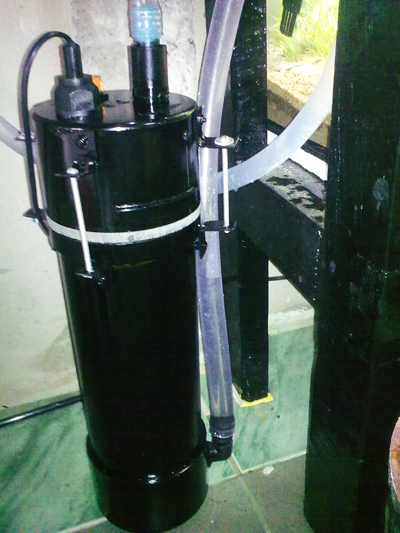

เสร็จแล้วครับ

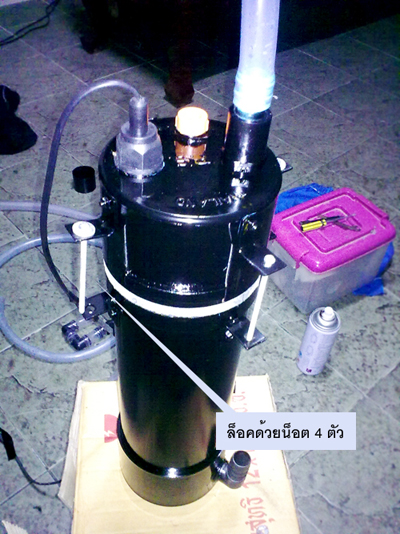

ตอนปิดก็ล็อกด้วยการขันน็อตเบาๆ 4 ตัว พอแน่นๆหน่อย เท่านี้ก็ไม่รั่วแล้วครับ เปิด-ปิด ยากหน่อย
แต่ไม่เป็นไร 2-3 เดือนเปิดทีไม่น่าจะมีปัญหา อิๆ ภูมิใจ

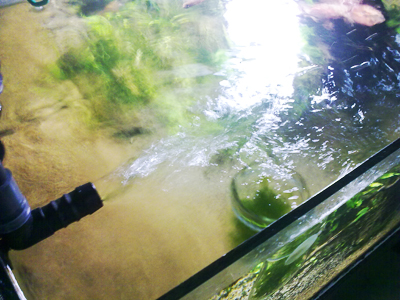

ลงน้ำแล้วนะครับ ผลดีเกินคาด คุ้มเหนื่อยเลยครับ น้ำแรงเว่อ



ปล.ทำยากมากๆ ครับ ใึครไม่เคย DIY อะไร เตรียมใจไว้เผื่อทำแล้วพลาด ทำแล้วเสียด้วยนะครับ  [on_051]

[BJP Crayfish ^ ^]

แหล่มๆๆๆๆ

[Bankcaramel]

 [mo_001]โหเล่นของหนักเลยนะครับแต่แจ๋วมาก  [เจ๋ง]

[.. L ..]

กรองEHEIM Made in Thailand  [เจ๋ง]

[moddammt]

 [กู้ดครับ!] [กู้ดครับ!] [กู้ดครับ!] [กู้ดครับ!] [กู้ดครับ!] [กู้ดครับ!] [กู้ดครับ!] [กู้ดครับ!] [เหอๆ]

[jin03]

แหล่มๆๆๆๆ

[mo_001]โหเล่นของหนักเลยนะครับแต่แจ๋วมาก  [เจ๋ง]

ขอบคุณครับ ถ้ามีท่อ 8 นิ้ว ผมก็ทำ 8 นิ้วแหละครับ ๕๕ ้hahaha

กรองEHEIM Made in Thailand  [เจ๋ง]

ขอบคุณครับ ตรงฝา เขียนว่า Thailand ด้วยนะครับ  ้hahaha

[กู้ดครับ!] [กู้ดครับ!] [กู้ดครับ!] [กู้ดครับ!] [กู้ดครับ!] [กู้ดครับ!] [กู้ดครับ!] [กู้ดครับ!] [เหอๆ]

[on_066] ขอบคุณครับ

[Bankcaramel]

ถ้าทำในแนวยาวน่าจะดีนะครับ เอานอนไว้ใต้ขาตู้หลบๆหน่อยก็แหล่ม เข้าที่ดีเหมือนกันนะเนี่ย+ให้เลย [เจ๋ง]

[ฝูงปลาทองพิฆาต]

 lau01 เยี่ยม +1

[jin03]

ถ้าทำในแนวยาวน่าจะดีนะครับ เอานอนไว้ใต้ขาตู้หลบๆหน่อยก็แหล่ม เข้าที่ดีเหมือนกันนะเนี่ย+ให้เลย [เจ๋ง]

ไม่ได้ครับ เดี๋ยวไม่เหมือน EHEIM  5555 [on_026] [on_026]

lau01 เยี่ยม +1

ขอบคุณครับ [on_066]

[aun aqua1]

ไอเดียดีมากๆเลยครับ ดีไซน์ก็สวย ถ้ามือปราณีตอีกหน่อยคงเจ๋งกว่าอีฮามแน่เลยครับ [เจ๋ง]

[supanat]

ดู Hiso มากคับ

[jin03]

ไอเดียดีมากๆเลยครับ ดีไซน์ก็สวย ถ้ามือปราณีตอีกหน่อยคงเจ๋งกว่าอีฮามแน่เลยครับ [เจ๋ง]

เน้นใช้งานน่ะครับ ความสวยว่ากันทีหลัง ขอบคุณมากนะครับ [on_066]

ดู Hiso มากคับ

ขอบใจคร้าบบบ [on_062]

[Bankcaramel]

เน้นใช้งานน่ะครับ ความสวยว่ากันทีหลัง ขอบคุณมากนะครับ [on_066]ขอบใจคร้าบบบ [on_062]

ทำกระบอกหลอดยูวี ใส่พ่วงเลยครับ กันตะไคร่กะฆ่าเชื้อโรคได้ดีเลยอีกอย่างรูปทรงก็จะเหมือนกัน [เจ๋ง]

[jin03]

ทำกระบอกหลอดยูวี ใส่พ่วงเลยครับ กันตะไคร่กะฆ่าเชื้อดรคได้ดีเลยอีกอย่างรูปทรงก็จะเหมือนกัน [เจ๋ง]

เจ๋งดีนะครับ จดๆๆๆ ้hahaha ้hahaha
 คำนวณงบประมาณก่อน คุณ bankcaramel ทำไปก่อนเลย เด๋ยวผมรอก๊อบ  [on_026]

[Bankcaramel]

ผมว่าจะลองไปถามร้านถ่ายเอกสารดุว่าหลอดยุวีในเครื่องท่ายเอกสารอะซื้อที่ไหนมา มันยาวได้ใจจริงๆไม่รู้ว่าจะใช้ได้ไหม
 [on_026]

 แต่ตอนนี้ยังไม่ทำครับ ทำก่อนเลยครับ ผมว่าจะหาไรทำอย่างอื่นไปก่อน เอ๊กๆๆๆๆ [on_026]

[Sqweez]

เจ๋ง สุดๆ ครับ อยากทำมากเลยครับ แต่เครื่องมือไม่พร้อม ไว้ถ้าหาได้ จะมาขอคำปรึกษานะครับ

+1 +1 +1 ........+1    เจ๋งครับ

[HS8_SAB]

สนใจทำขายบ้างป่าวเนี่ย อิอิ

[Bankcaramel]

 ้hahaha ้ทำแจกเลยขออันนึง จะเอาความจุ 10ลิตร ยาว1เมตรทบครึ่ง จะเอานอนไว้ใต้ตู้ [on_026]

[jin03]

เจ๋ง สุดๆ ครับ อยากทำมากเลยครับ แต่เครื่องมือไม่พร้อม ไว้ถ้าหาได้ จะมาขอคำปรึกษานะครับ

+1 +1 +1 ........+1    เจ๋งครับ

มีท่ออย่างเดียวก็ทำได้แล้วนะครับ อุปกรณ์อย่างอื่นไม่กี่ตัง ไปร้านขายของเก่าก็ได้ หาซื้อเศษๆมัน ไม่เกินร้อยหรอกครับ  [on_066]

สนใจทำขายบ้างป่าวเนี่ย อิอิ

้hahaha ้ทำแจกเลยขออันนึง จะเอาความจุ 10ลิตร ยาว1เมตรทบครึ่ง จะเอานอนไว้ใต้ตู้ [on_026]

อันเดียวก็ปาดเหงื่อ จะแย่อยู่แล้วครับเนี่ย   [on_024]

[Sqweez]



มีท่ออย่างเดียวก็ทำได้แล้วนะครับ อุปกรณ์อย่างอื่นไม่กี่ตัง ไปร้านขายของเก่าก็ได้ หาซื้อเศษๆมัน ไม่เกินร้อยหรอกครับ  [on_066]อันเดียวก็ปาดเหงื่อ จะแย่อยู่แล้วครับเนี่ย   [on_024]

งั้นเด๋วผมไปหาท่อก่อน  ได้เมื่อไหร่จะมาขอคำปรึกษานะครับ ของเจ๋งๆ แบบนี้ อยากมีติดบ้านบ้าง อิอิ

[Mr.F]

Ref. : http://www.shrimpnow.com/forums/showthread.php/5523-Filter-D.I.Y

แบบนี้ก็แหล่มดีนะครับ

[HS8_SAB]

Ref. : http://www.shrimpnow.com/forums/showthread.php/5523-Filter-D.I.Y

แบบนี้ก็แหล่มดีนะครับ

สุดยอด

[Bankcaramel]

Ref. : http://www.shrimpnow.com/forums/showthread.php/5523-Filter-D.I.Y

แบบนี้ก็แหล่มดีนะครับ

สวยสุดๆไปเลย แต่ระบบกรองใช้หลักการเดียวกับเครื่องกรองน้ำนิครับดูจากการไหลแล้ว แต่สวยมาก เดี๋ยวลองทำบ้างดีกว่า ใช้อครีลิก หนาตั้ง 5 มิล คงตัดยากอยู่ น๊อตก็ใช้น๊อตสเตเลต หายากอยู่

[jin03]

Ref. : http://www.shrimpnow.com/forums/showthread.php/5523-Filter-D.I.Y

แบบนี้ก็แหล่มดีนะครับ

เจออันนี้เข้าไปกรองผมดูป่วยไปเลยครับ [on_024]

[Bankcaramel]

เจออันนี้เข้าไปกรองผมดูป่วยไปเลยครับ [on_024]

ทำใจเหอะ เหนือฟ้า ยังมี ฟ้า [on_026] [on_026] [on_026]

[jin03]

ทำใจเหอะ เหนือฟ้า ยังมี ฟ้า [on_026] [on_026] [on_026]

๕๕ ถ้าทำอย่างเขาจริงๆ ผมว่าซื้อของจริงยังถูกกว่าเลย

แต่ถ้าเครื่องมือครบๆ อย่างเค้าก็ไม่แน่  [on_008]

[Bankcaramel]

๕๕ ถ้าทำอย่างเขาจริงๆ ผมว่าซื้อของจริงยังถูกกว่าเลย

แต่ถ้าเครื่องมือครบๆ อย่างเค้าก็ไม่แน่  [on_008]

ก็เอาแบบนี้สิครับ ถ้าจะทำให้สวยแบบนี้กัวจะแพง ถ้าทำทีก็ทำให้มันอลังการไปเลยเอาแบบยาวๆ หรือ เป็นรูบตัวยู ใส่พัมมิท 10โลไปเลย ใช้ยันลูกยันหลาน [on_026]

[Mr.F]

ค่า Laser cut น่าจะแพงอยู่นะ  [on_007]

[iodineman]

กรองนอก ท่อ PVC 4"


รายละเอียด
ความจุถังกรอง ประมาณ 3 ลิตร
กำลังปั้ม  1050 L/Hr 16w


วัสดุที่ผมต้องซื้อ
1 ฝาครอบปิดท่อขนาด 4" 2 อัน  60 บาท
2 สายยาง ขนาด 4 หุน และ 6 หุน อย่างละเมตร ประมาณ 40 บาท
3 สีสแปรย์ 1 กระป๋อง 40 บาท
4 เหล็กรู 2 อัน 30 บาท
  รวมแล้วยังไม่ถึง 200 เลย

วัสดุที่มีอยู่แล้ว
1 กาวสิลิโคน (กาวสามัญประจำบ้าน)
2 กาวร้อน (กาวสามัญประจำบ้าน อีกเหมือนกัน)
3 ยางในมอเตอร์ไซค์
4 ข้อต่อ ท่อ PE และ PVC  หัวสปริงเกอร์ และวาล์วน้ำ
5 ปั้ม JET 906 กำลังปั้ม ประมาณ  1050 L/Hr เก่ามาก
6 ท่อ 4 "
7 น็อต ขนาดต่างๆ
8 เครื่องมือทั้งหลายแหล่
9 ความพยายาม

เบอร์ 9 นี่แหละครับ สำคัญที่สุดเลย  ทำได้สุดยอดมากเลยครับ  [กู้ดครับ!] [กู้ดครับ!] [กู้ดครับ!]

[KoNGxoO]

งานสวยมากครับ ไอเดียร์จริงๆ [เจ๋ง]
