ใจเย็นนะครับ...ผมพยายามทำทีละขั้น

อุปกรณ์ที่นำมาใช้ ผมแบ่งเป็น 4 ภาคหลักๆ ดังนี้ครับ
1. ส่วนอุปกรณ์หลัก (การประกอบเพวเทียร์กับชุด คอล์ยร้อนและคอล์ยเย็น)
2. ส่วนห้องในการกักเก็บอุณหภูมิ
3. ส่วนของการนำความเย็นไปใช้
4. ส่วนของการจ่ายไฟและคำณวนค่าใช้จ่ายที่เกิดขึ้น


ถามเรื่องราคากันมาเยอะมากครับ...ว่ากันเลยดีกว่าครับ

เครื่องมือสำหรับทำ
- คัดเตอร์
- เทอร์โมมิเตอร์
- คลิปแอม
- ไม้บรรทัด
- ไม้ฉาก
- เครื่องมือช่างทั่วไป
หมายเหตุ : เพื่อนๆที่เล่น หรือมีงานอดิเรก โบลิ่ง, BB Gun, RC รถ, RC ฮอ, ธนู, กิจกรรม Out door ทุกคน มีแน่นอน

วัสดุ ภาคที่ 1 ส่วนของเพวเทียร์ คอล์ยร้อน,เย็น
- เพวเทียร์ (Zeer รังสิตร้านอมร) 300 บาท
- Sink ร้อน Mainboard คอมพังๆ ก่อนขายเศษเหล็กงัดมาใช้ Free

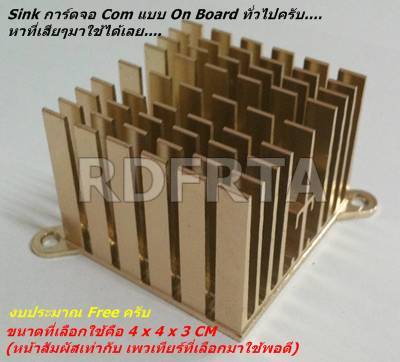

- Sink เย็น มันคือ Sink การ์ดจอจาก Mainboard ตัวข้างบนนั้นแหละ Free
- พัดลม มันติดมากับ Sink ร้อนครับ Free
- Silicone Sink (Zeer รังสิตร้านอมร 2 หลอด) 30 บาท

วัสดุ ภาคที่ 2 ส่วนของกล่องเก็บอุณหภูมิ
- กระดาษอัดขนาด 3 mm (B2S) 55 บาท
- กาวลาเท็กซ์สำหรับงานไม้ (เล็กสุด) 14 บาท

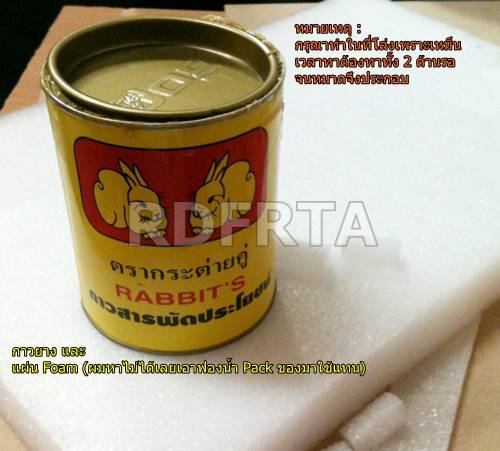

- กาวยาง ที่บ้านผมมีที่เอาไว้ซ่อมรองเท้า Free
- โฟม หรือฟองน้ำ ผมหาเอานะ Free
- ไม้บัลซ่า (ขนาด 1cm) 35 บาท

วัสดุ ภาคที่ 3 ส่วนของขดท่อนำความเย็น
- ท่อทองแดง 1 เมตร (ขนาด 1/4 นิ้ว) 60 บาท
- ซิลิโคนสำหรับงานกระจก ผมหาเอาครับ Free

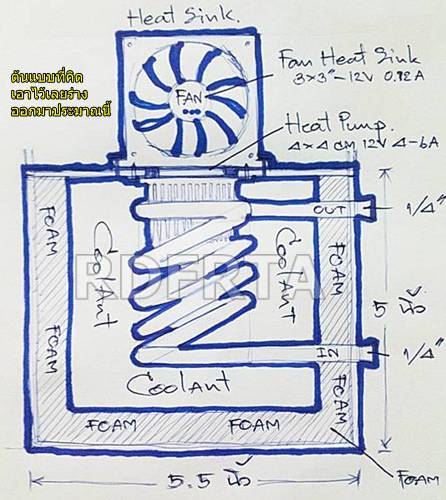

เดี๋ยวเรามาดูต้นแบบที่ร่างในกระดาษก่อนนะครับ

[rdfrta]

ส่วนที่ 1 ส่วนของอุปกรณ์หลัก การประกอบชุดเพวเทียร์

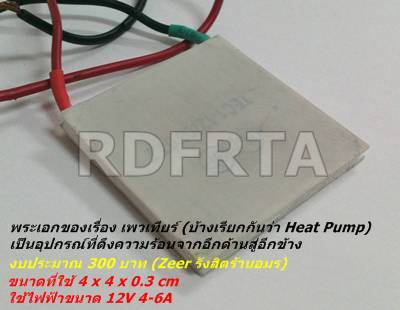

พระเอกของเรื่อง และความบ้าของผม

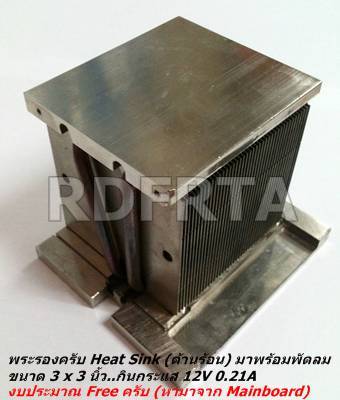

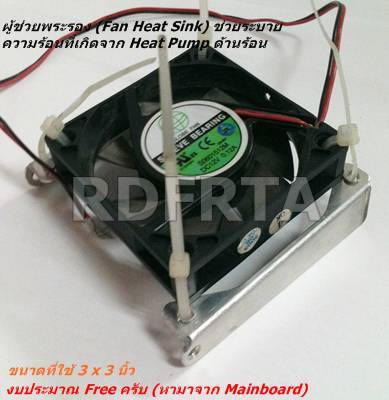

พระรองครับและผู้ช่วยพระรอง




อันนี้ผู้ช่วยพระเอก

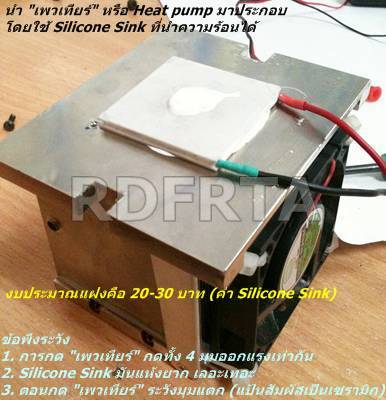

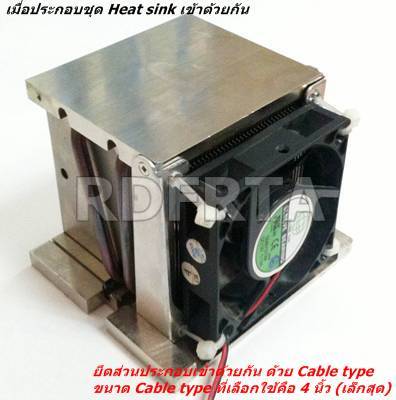

เมื่อประกอบคอล์ยร้อน

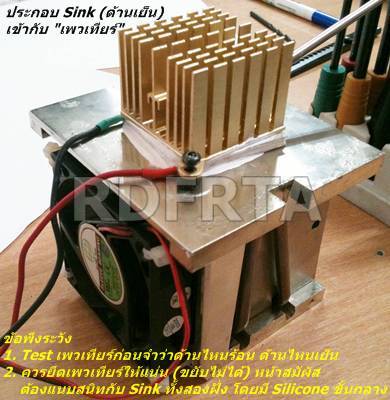

เริ่มประกอบคอล์ยเย็นครับ


หน้าตาส่วนการทำงานหลักในภาคที่ 1

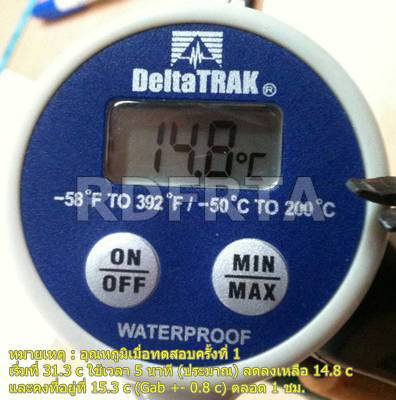

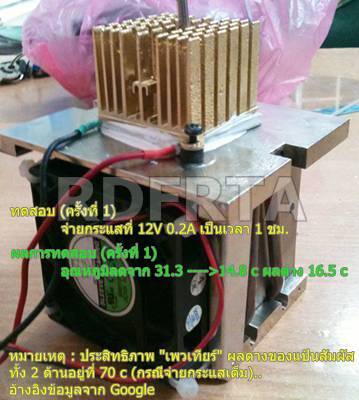

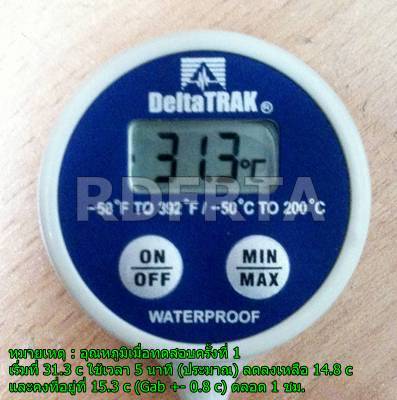

มาทดสอบกันครับ..ก่อน Test

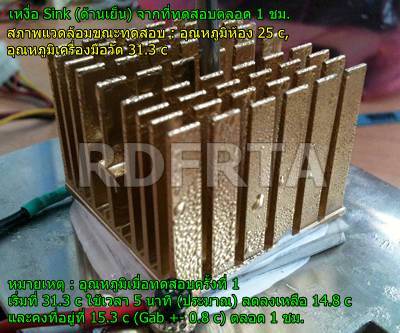

ผ่านไป 1 ชม.






เดี๋ยวจะนำภาคที่สองเรื่องของห้องกักอุณหภูมิมมาต่อครับ

[SleepinG-LovE]

เอาไว้ทำอะไรหรอครับ

[rdfrta]

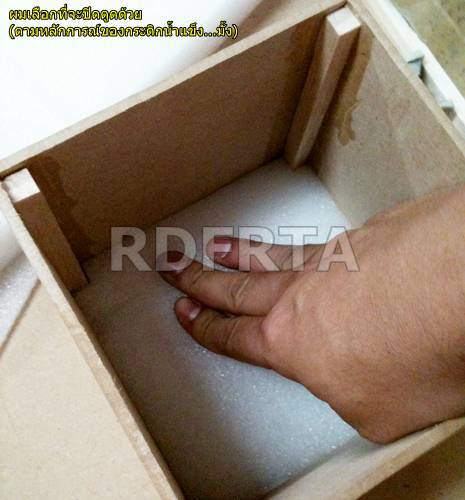

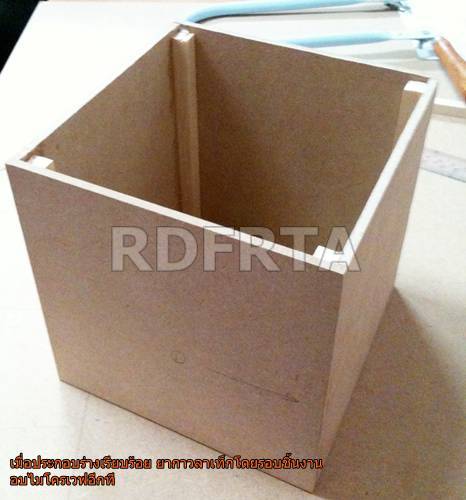

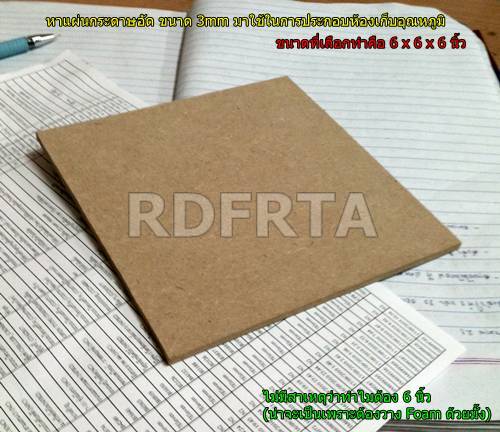

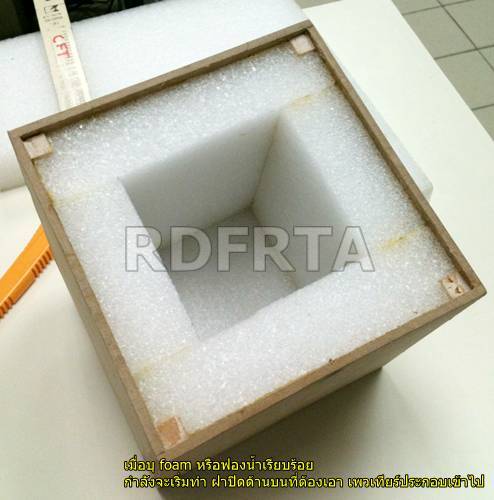

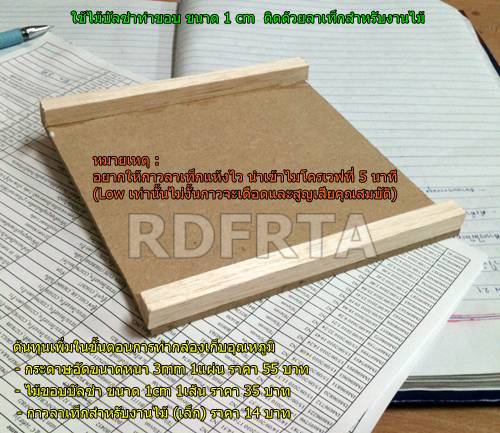

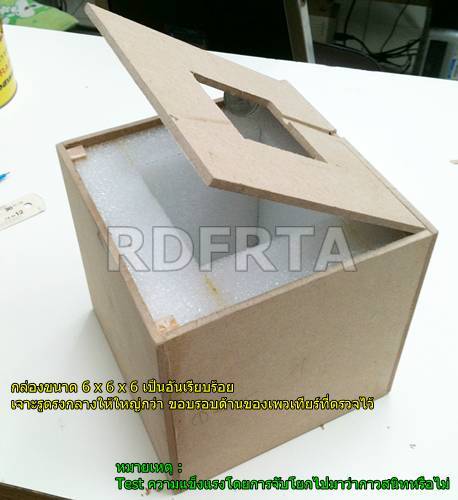

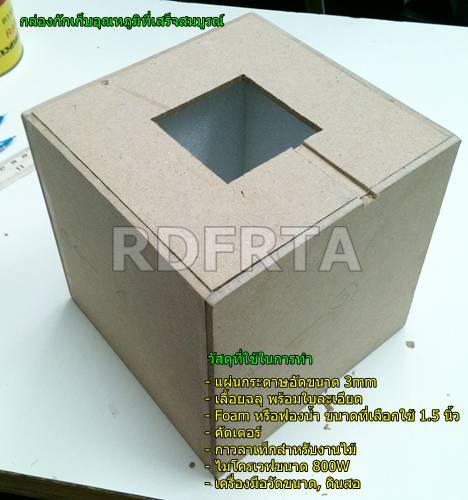

ภาคที่ 2ส่วนของห้องกักเก็บอุณหภูมิ

ดูตามภาพไปเลยครับ ทีละขั้นจริงๆ



















ตอนนี้กำลังทำภาค 2.1 อยู่ครับ...ต้องรอนิดนะครับ

[rdfrta]

เอาไว้ทำอะไรหรอครับ

ลดอุณหภูมิในตู้ไม้น้ำสุดหวงของเราน่ะครับ... [เจ๋ง]

[SleepinG-LovE]

ราคาของทั้งหมดประมาณเท่าไหร่หรอครับ
แล้วใช้ได้ขนาดตู้เท่าไหรหรอครับ

[rdfrta]

ราคาของทั้งหมดประมาณเท่าไหร่หรอครับ
แล้วใช้ได้ขนาดตู้เท่าไหรหรอครับ

ผมเน้น Free เป็นหลักนะครับ..ทำที่บริษัท..
Sink ร้อนและเย็น Mainboard พังๆที่บ้าน
เพวเทียร์ 300
Silicone Sink 30 บาท
หม้อแปลงตัวทดสอบ (ผมเอาของที่ชาร์ตรถบังคับมาทำ)
กระดาษอัด 3 mm...55 บาท
กาวลาเท็ก 14 บาท
กาวยางรื้อจากที่บ้าน
ฟองน้ำ ถังขยะที่บริษัท
ตอนนี้โดนไปยังไม่เกิน 500 บาทเลยครับ...

ของที่มีทำขาย 3XXX ทำอุณหภูมิได้ใกล้ๆกัน

ขนาดตู้ที่เตรียมใจไว้คือ 12-18 นิ้ว...(ไม่กล้าทำใหญ่มากครับ เพราะยังไม่เคยทำเลย)

[Mbbozzi]

งานเนี๊ยบมากเลยครับ รอดูผลการใช้งานจริงนะครับ  [เจ๋ง]

[Near]

ถ้าพอประเมิณราคาค่าของได้ทั้งหมด(เอาแต่ชิ้นใหญ่ๆก็ได้ครับ) รบกวนด้วยนะครับ
ถ้าราคาพอสู้ไหวจะขอทำใช้บ้างครับ emb01

ปล.งานเนี๊ยบมากๆ [เจ๋ง] [เจ๋ง] [เจ๋ง]

[▂ ▃ ▅ ▆ ▇ ★ขุuเดช]

รอติดตามตอนต่อไป หน้าใช้จริงๆเลยครับ [on_035]

[Last,,One]

ติดตามชมตอนถัดไป  [on_066]

[pitous]

สวยงามครับ เนื้อหารูปภาพเข้าใจง่าย เป็นกำลังใจให้นะครับทำให้สำเร็จเพื่อมวลมนุษยชาติ   [เจ๋ง]

[au!jasod]

ขอบคุณครับที่แบ่งปันความรู้ซะละเอียดยิบ ทะลุขึ้นสมอง ว่างๆต้องไปหาของมาลองบ้างซักกะอัน ยอดเยี่ยมจริงๆๆๆ!!!!!

[vinbitxp]

เจ๋งมากครับ  [เจ๋ง]รอดูผลงานครับ

[rdfrta]

หาวัสดุอยู่ 2 วันครับ.....มาต่อกันเลย....
ภาคนี้เป็นการประกอบ  เพวเทียร์, คอล์ยร้อย, คอล์เย็น, ขดท่อนำความเย็นเข้ากับกล่องเก็บอณุหภูมิ

ฝาปิดบน

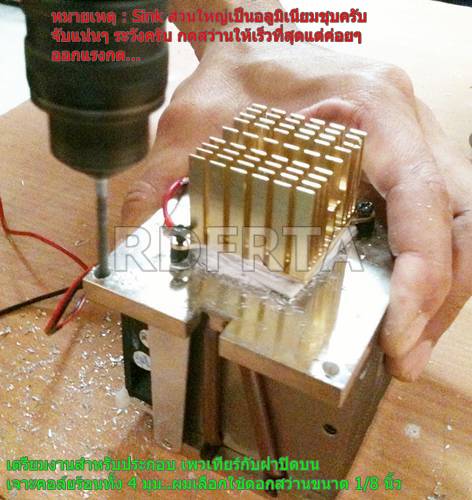

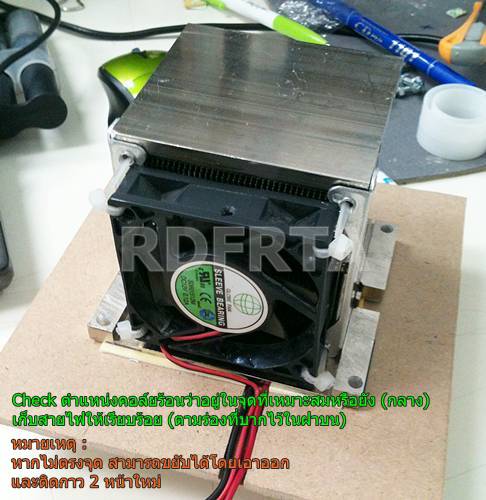

เจาะคอล์ยร้อน

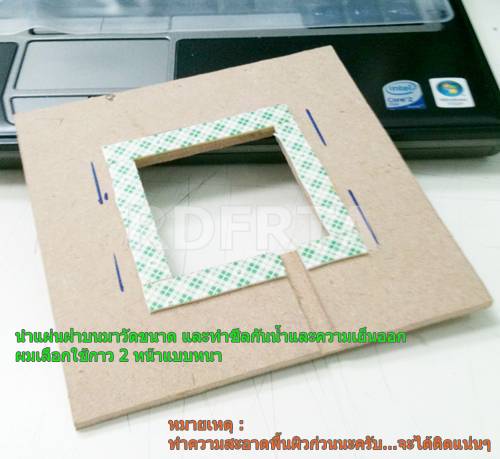

วัดขนาดและประกอบด้วยกาว 2 หน้า

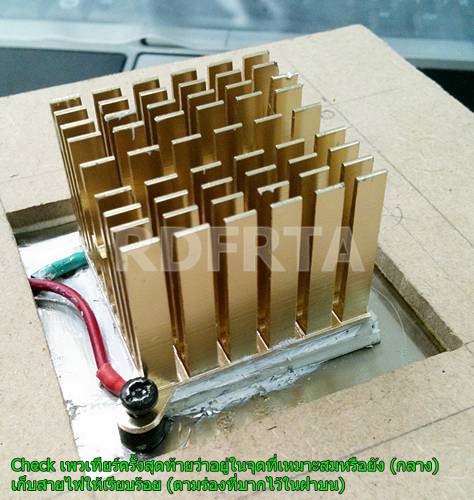

เก็บสายไฟให้เนี๊ยบ

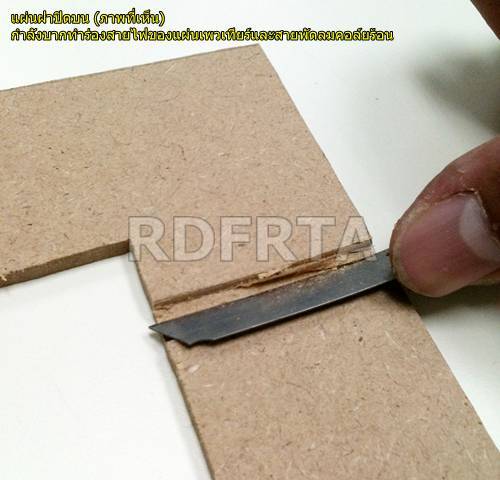

เก็บสายไฟด้านบนฝาปิด (ตามร่องที่ทำไว้)


อุปกรณ์เพิ่มนิดหน่อย (ราคาถูก)

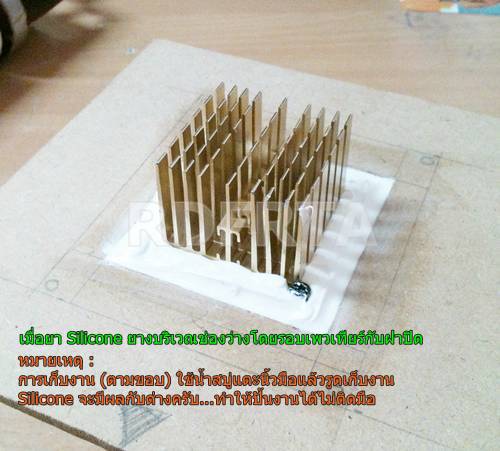

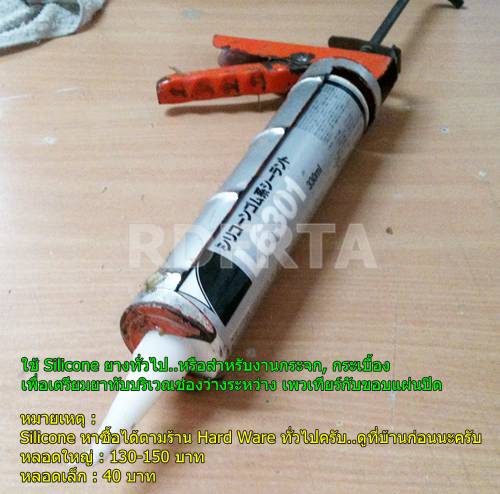

ยา Silicone ทับ

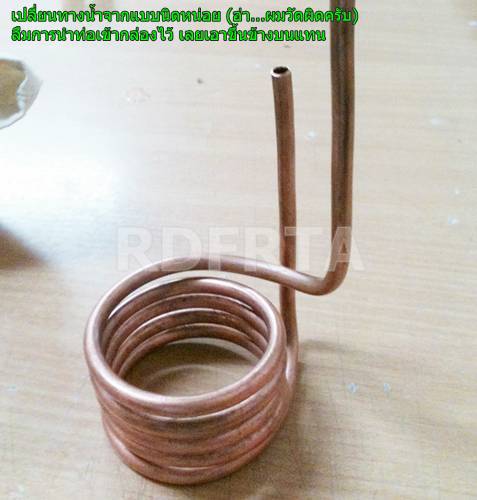

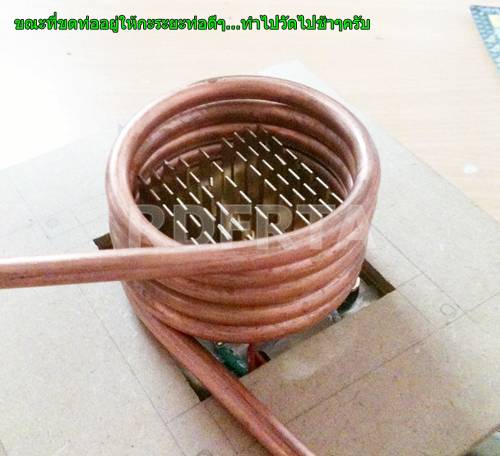

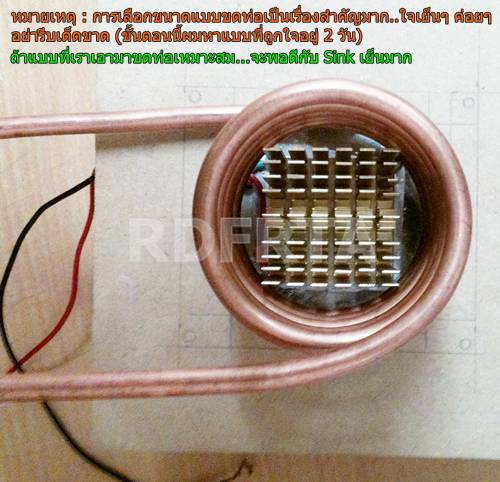

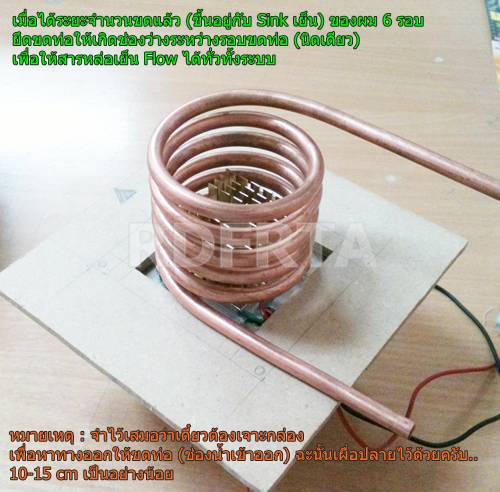

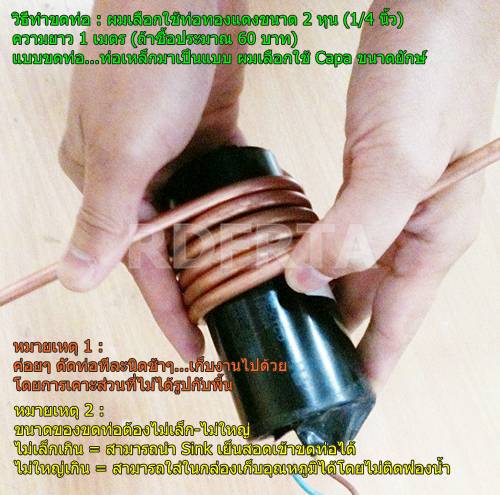

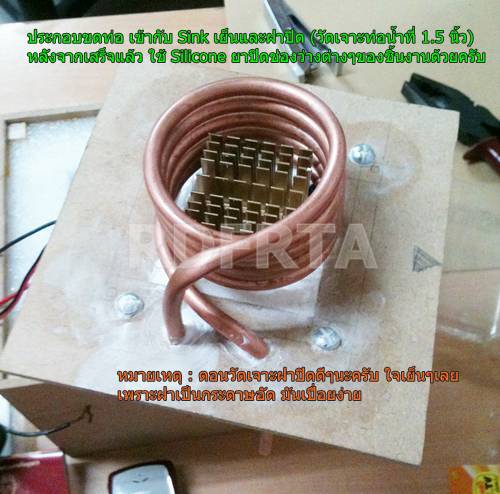

ขดท่อและ


ทำไปวัดไปใจเย็นๆ

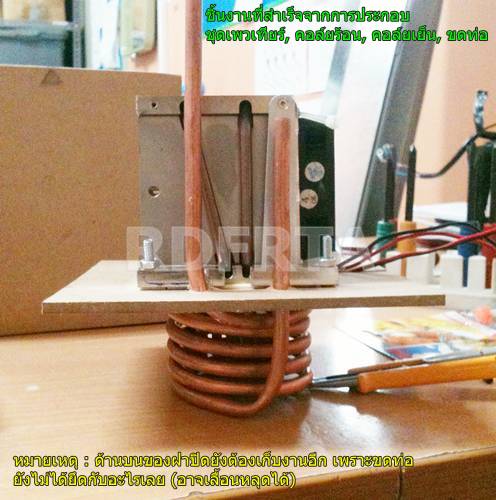

ขั้นตอนนี้สำคัญ ดูกันทุกมุม

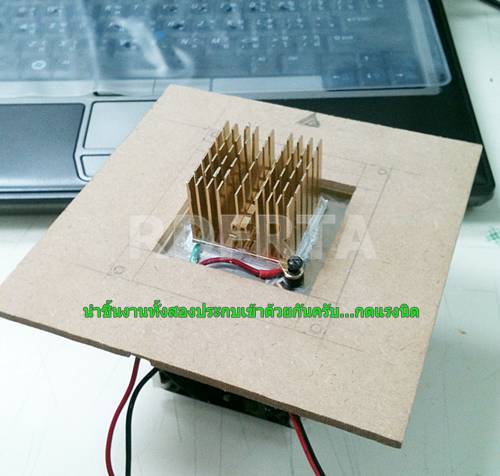

ประกอบเข้าฝาปิดบน (วัดดีๆ)


ดูชัดๆ เก็บงานอีกนิด

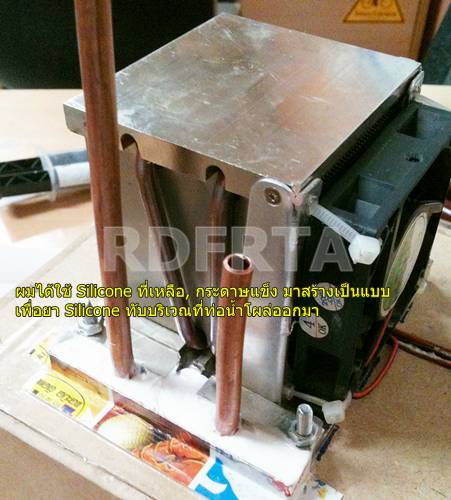

ยา Silicone เพื่อยึดท่อ..เผื่อสำหรับการ Mantenance ด้วย

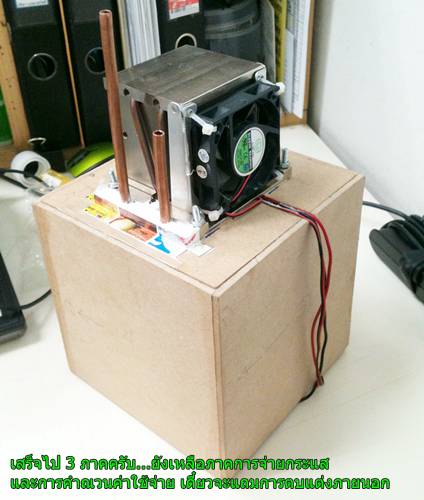

ได้มาประมาณนี้ (จบภาค 3)

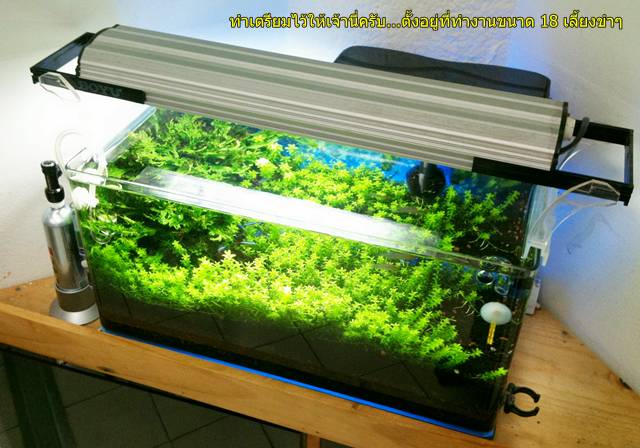

ทำมาเพื่อเจ้านี่เลยครับ (ที่ทำงาน)

[ake9842]

 [เจ๋ง] [เจ๋ง]สุดยอด

[OH]

รอดูภาคต่อไปครับ

[KIMI_F1]

จะบอกว่าไรดี  โคตรเจ๋งอ่ะ

ปล.  ใครไม่รู้จักเพลเทียร์ แนะนำให้ศึกษาจาก เทอร์โมคัปเปิล ครับ
หลักการทำงานตรงข้ามกัน แต่เทอร์โมคัปเปิลเข้าใจง่ายกว่า
student.nu.ac.th/electronic/00008.doc

[!M!]

สุดยอดมาก เก็บงานเีนียบมาก ราคา ทั่งหมดประมาณเท่าเอย  [เจ๋ง]

[Third 25.]

แบบนี้ถ้าทำขายจะตกตัวละเท่าไหร่อ่านี่ [on_003]

[rdfrta]

แบบนี้ถ้าทำขายจะตกตัวละเท่าไหร่อ่านี่ [on_003]

ไม่กล้าทำขายละครับพี่...ฝีมือไม่ถงง่ะครับ...ไฟฟ้าก็ไม่เป็น, ออกแบบก็งูๆปลาๆ [on_007]

[Coffman]

  [เจ๋ง] สุดๆ

[ผู้มาแวะชม]

ลองใช้จริงยังอะครับ

ลดอุณหภูมิได้เท่าไรอะครับ

แต่เหมือนเคยเห็นว่าระบบ พาวเทียร์ ไม่ค่อยเวิรค์ ไม่ใช่หรอครับ ใครช่วยอธิบายเพิ่มรอยหยักในสมองให้ผมหน่อยซิ อยากรู้งะ  [งง]

[rdfrta]

ลองใช้จริงยังอะครับ

ลดอุณหภูมิได้เท่าไรอะครับ

แต่เหมือนเคยเห็นว่าระบบ พาวเทียร์ ไม่ค่อยเวิรค์ ไม่ใช่หรอครับ ใครช่วยอธิบายเพิ่มรอยหยักในสมองให้ผมหน่อยซิ อยากรู้งะ  [งง]

ตอบทีละคำถาม
Q : ลองใช้จริงยังอะครับ
A : ยังครับกำลังทำอยู่ครับ...ยังไม่เรียบร้อยดี

Q : ลดอุณหภูมิได้เท่าไรอะครับ

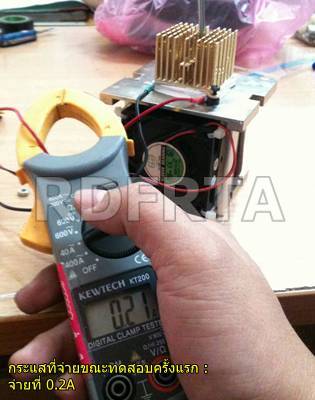

A : จากการ Test ตัวเปล่าได้ 14c (วัดหน้าคอล์ย), Test กับกล่องเก็บอุณหภูมิผ่านขดท่อ 15c โดยการจ่ายกระแสให้ที่ 0.2 A และ 1.0 A ครับ...(ยังหา Power Supply ดีๆ ไม่ได้ครับ)

Q : แต่เหมือนเคยเห็นว่าระบบ พาวเทียร์ ไม่ค่อยเวิรค์ ไม่ใช่หรอครับ ใครช่วยอธิบายเพิ่มรอยหยักในสมองให้ผมหน่อยซิ อยากรู้งะ
A : เพวเทียร์ในวงการคอม (เพื่อ Overclock แบบระห่ำแตก) ยังไม่เสถียรครับ ไม่เวิรค์ครับ...แต่ผมลองกับน้ำที่เราต้องการให้เย็นครับ...ไม่ได้ต้องการขนาดติดลบ...ลงมาจาก 30 เหลือ 23 สำหรับผมถือว่าประสบความสำเร็จได้โล่เลยล่ะ...เพราะไม่เป็นอะไรเลย..อาศัยข้อมูลที่อ่านมากับ พี่ๆ หลายๆท่าน พยามทำ ทำมาด้วยกันก็เอามา Share กัน...หากของผมล้ม รับรองได้ว่ามีคนทำต่อชัวร์ครับ

ส่วนเรื่องเพิ่มรอยหยักสมอง...ไม่กล้าฟันว่าตัวเก่งเด้อเพราะอ่านมาจากเฮียกู (Google) เหมือนกัน...ลองหาอ่านใน OverclockZone ดูครับ...เพียบ มีทั้งข้อดี ข้อเสีย ข้อควรระวัง

[ake9842]

ผมก้ออ่านมานะครับ  ผมว่าข้อเสียมันคือไม่เสถียรมากกว่าครับ  แล้วก้อคุมอุณหภูมิไม่ได้

แล้วผมสงสัยว่าแหล่งจ่ายไฟกี่ watt ตัวพาวเทียร์นี่กี่ watt
ผมว่าระบบทำออกมาดีแล้วนะครับ  [on_035] [on_035]

[บัง!]

เฉาะฝากรองแฝ๋นแล้วทิ่มซิ๊งด้านเย็นลงไปเลยไม่ง่ายกว่ารึท่าน รุ่นนี้ตรงกลางมันมีช่องอยู่นี่? เห็นฝรั่งโมแบบนี้กันเยอะ เพราะมันง่ายสุดละ

ลองดูลิ๊งนี้ครับ น่าจะช่วยได้เยอะ
http://www.ipaq.org.br/modules.php?name=Forums&file=viewtopic&t=14392&postdays=0&postorder=asc&start=0

อันนี้ตัวอย่างที่คนในบอร์ดนั้นเค้าทำ



แต่ผมว่าลงฝาเหมาะกว่า เอาออกง่าย เจาะง่าย ทำงานสะดวก



อ้อ ทองแดงจะทำให้ต้นไม้บางต้นมีอาการแปลกๆนะครับ ยอดเปื่อยมั่ง ขาวมั่ง ใบร่วงมั่ง รวมถึงกุ้งและหอยจะตายด้วยครับ

ผมก้ออ่านมานะครับ  ผมว่าข้อเสียมันคือไม่เสถียรมากกว่าครับ  แล้วก้อคุมอุณหภูมิไม่ได้

แล้วผมสงสัยว่าแหล่งจ่ายไฟกี่ watt ตัวพาวเทียร์นี่กี่ watt
ผมว่าระบบทำออกมาดีแล้วนะครับ  [on_035] [on_035]

มันเสถียรนะครับ มากด้วย คุมอุณหภมิให้นิ่งแบบไม่ต้องตัดยังได้ (แต่ตัวคุมแบบนี้ทำยาก)
คุมง่ายยิ่งกว่าชิลเลอร์แบบคอมเพรสเซอร์อีก  [on_026]

ผมเคยลองตู้ 18 ถ้าจะให้ลงไป 5 ต้องอัดไป 7A น่ะครับ เลยดับโครงการ เปลืองไฟเกินคาด  [on_abe]
ตะกี้นี้ยังรื้อๆชุดอุปกรณ์อยู่พอดีเลย ว่าจะเอามาติดตู้ 8 นิ้วเลี้ยงเรดบีเล่นฮาๆ น่าจะไม่เปลืองเท่าไร

[Third 25.]

ไม่กล้าทำขายละครับพี่...ฝีมือไม่ถงง่ะครับ...ไฟฟ้าก็ไม่เป็น, ออกแบบก็งูๆปลาๆ [on_007]

ถ้าทำออกมาแล้วมันดีจิงๆ ผมเชื่อว่ามีคนอุตหนุนครับ  [เจ๋ง]

[ผู้มาแวะชม]

ตอบทีละคำถาม
Q : ลองใช้จริงยังอะครับ
A : ยังครับกำลังทำอยู่ครับ...ยังไม่เรียบร้อยดี

Q : ลดอุณหภูมิได้เท่าไรอะครับ
A : จากการ Test ตัวเปล่าได้ 14c (วัดหน้าคอล์ย), Test กับกล่องเก็บอุณหภูมิผ่านขดท่อ 15c โดยการจ่ายกระแสให้ที่ 0.2 A และ 1.0 A ครับ...(ยังหา Power Supply ดีๆ ไม่ได้ครับ)

Q : แต่เหมือนเคยเห็นว่าระบบ พาวเทียร์ ไม่ค่อยเวิรค์ ไม่ใช่หรอครับ ใครช่วยอธิบายเพิ่มรอยหยักในสมองให้ผมหน่อยซิ อยากรู้งะ
A : เพวเทียร์ในวงการคอม (เพื่อ Overclock แบบระห่ำแตก) ยังไม่เสถียรครับ ไม่เวิรค์ครับ...แต่ผมลองกับน้ำที่เราต้องการให้เย็นครับ...ไม่ได้ต้องการขนาดติดลบ...ลงมาจาก 30 เหลือ 23 สำหรับผมถือว่าประสบความสำเร็จได้โล่เลยล่ะ...เพราะไม่เป็นอะไรเลย..อาศัยข้อมูลที่อ่านมากับ พี่ๆ หลายๆท่าน พยามทำ ทำมาด้วยกันก็เอามา Share กัน...หากของผมล้ม รับรองได้ว่ามีคนทำต่อชัวร์ครับ

ส่วนเรื่องเพิ่มรอยหยักสมอง...ไม่กล้าฟันว่าตัวเก่งเด้อเพราะอ่านมาจากเฮียกู (Google) เหมือนกัน...ลองหาอ่านใน OverclockZone ดูครับ...เพียบ มีทั้งข้อดี ข้อเสีย ข้อควรระวัง

แค่นี้ก็เก่งกว่าผมมวากกกกกกกก แล้วละครับ  [เจ๋ง]

ผมไม่มีความรู้ด้านนี้ด้วยซ้ำอะ  [on_066]

อ้อ ทองแดงจะทำให้ต้นไม้บางต้นมีอาการแปลกๆนะครับ ยอดเปื่อยมั่ง ขาวมั่ง ใบร่วงมั่ง รวมถึงกุ้งและหอยจะตายด้วยครับ

แล้วถ้าเปลี่ยนเป็นอลูละครับพี่บัง มันจะใช้ได้นานเท่าไร ถึงจะเริ่มมีผลกับตู้อะครับ (จำได้ว่ามันมีผลแต่ไม่รู้ว่ามากน้อยแค่ไหน) เพราะถ้าจะเปลี่ยนไปไทเทเนียม ต้นทุนคงพุ่งปรี๊ด (หรือเปล่า)   [on_008]

[Near]

ลองดูลิ๊งนี้ครับ น่าจะช่วยได้เยอะ
http://www.ipaq.org.br/modules.php?name=Forums&file=viewtopic&t=14392&postdays=0&postorder=asc&start=0

ใครก็ได้ แปลให้ที อยากรู้ [on_024]

[ake9842]

แล้วถ้าเปลี่ยนเป็นอลูละครับพี่บัง มันจะใช้ได้นานเท่าไร ถึงจะเริ่มมีผลกับตู้อะครับ (จำได้ว่ามันมีผลแต่ไม่รู้ว่ามากน้อยแค่ไหน) เพราะถ้าจะเปลี่ยนไปไทเทเนียม ต้นทุนคงพุ่งปรี๊ด (หรือเปล่า)

ขออนุญาติตอบหน่อย
ผมเคยดูรายการทีวี เกี่ยวกับการทดลองอะไรซักอย่างนี้แหละ  ยกตัวอย่าง 2จาก 5  ตัวอย่าง เค้าใช้เหรียญทองแดง ใส่ในแจกันดอกไม้  กับยาชูกำลัง  เพื่อดูว่าดอกไม้แจกันไหนจะเฉาเร็วกว่ากัน   ปรากฏว่า  ยาชูกำลังได้ที่หนึ่ง  และทองแดงได้ที่สองอะ  แล้วก้อท่เหลือตามลำดับ

สรุปว่าทองแดงช่วยให้มันคงสภาพอยู่ได้นานขึ้น  ไม่รู้ว่าจะมีประโยชน์ อะไรกับตู้ไม้น้ำป่าวนะ  แชร์  ความรู้อะ  ผิดผลาดประการใด ต้องขอโทษด้วยนะครับ

ผมเคยลองตู้ 18 ถ้าจะให้ลงไป 5 ต้องอัดไป 7A น่ะครับ เลยดับโครงการ เปลืองไฟเกินคาด

แล้วแบบในรูปใช้ไฟกี่ watt  กันไฟกี่ amp  อะ งง [งง] [งง]

มันเสถียรนะครับ มากด้วย คุมอุณหภมิให้นิ่งแบบไม่ต้องตัดยังได้ (แต่ตัวคุมแบบนี้ทำยาก)
คุมง่ายยิ่งกว่าชิลเลอร์แบบคอมเพรสเซอร์อีก

ไม่ทราบว่าคุอุณหภูมิ โดยอะไรอะครับ  กระแสที่จ่ายเข้าไปรึป่าว [งง] [งง]
