ถามช่างแอร์บอกไม่รู้ทำไง เลยมึน

[rambo farm]

ผมก็ไม่เคยใช้นะครับ แต่น่าจะต่อประมาณนี้

7 กับ 8 ต่อไฟเลี้ยง 220 V.

4 ต่อไฟเข้า Line

5 ต่อไฟออกไปใช้งาน ต่อไปที่อุปกรณ์ ( พัดลม , แอร์ ) ช่อง Line  ส่วนอีกช่องที่ตัวอุปกรณ์ ต่อนิวตรอน ( N )

9 , 11 ,  12 ต่อกับเซนเซอร์ วัดอุณหภูมิ ( RTD  )

โดย ต่อ 9 กับ B  ,  11 กับ  b  , 12 กับ A

( RTD แต่ละยี่ห้อสัญลักษณ์ ไม่เหมือนกัน แต่จะมี 3 ขา ให้ดูที่ขา ที่ต่อร่วมกัน แล้วเอาไปต่อ 9 , 11 ส่วนขาที่เหลือ ต่อ 12

น่าจะประมาณนี้ครับ รอ ท่านอื่นที่เคยใช้งาน

ps. ต้องตั้งโหมดการทำงานด้วยมั้งครับ [on_055]

[mai2610]

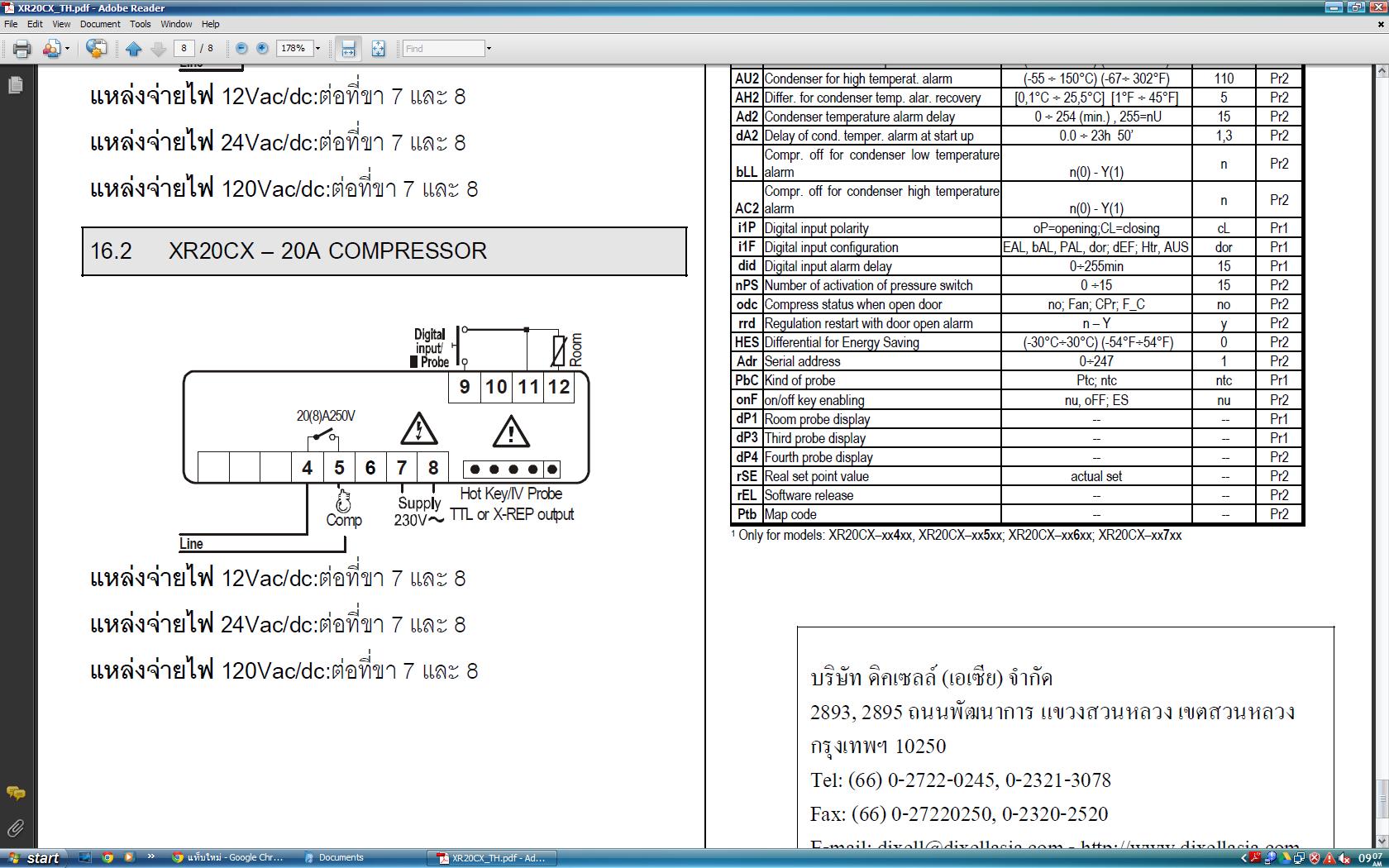

ผมโหลด คู่มือมาแล้วครับ
1.ผมไม่ใช่ช่างแอร์ [on_024]
2.ช่างแอร์แถวนี้ต่อไม่เป็น ไม่รู้จัก  n032
3.ผมก็พยายาม แปลไทยเป็นไทย  [on_026]
รบกวนหน่อยนะครับ


เท่าที่อธิบายมา
7,8   เอาไฟ 220 ต่อ
4,5  ต่อเข้าอุปกรณ์ ( คอยล์ร้อน) *** หมายถึง ต่อ L เข้า 4 ,ต่อ N เข้า 5 หรือ ต่อ L เข้า 4 แล้วเอา L ออก 5 ไปเข้าคอยล์
9,11,12  เข้าใจว่าต่อ เซ็นเซอร์ (โพรบ ) แต่มันมีแค่ 2 สาย

รบกวนมากๆครับ

[rambo farm]

ผมโหลด คู่มือมาแล้วครับ
1.ผมไม่ใช่ช่างแอร์ [on_024]
2.ช่างแอร์แถวนี้ต่อไม่เป็น ไม่รู้จัก  n032
3.ผมก็พยายาม แปลไทยเป็นไทย  [on_026]
รบกวนหน่อยนะครับ


เท่าที่อธิบายมา
7,8   เอาไฟ 220 ต่อ
4,5  ต่อเข้าอุปกรณ์ ( คอยล์ร้อน) *** หมายถึง ต่อ L เข้า 4 ,ต่อ N เข้า 5 หรือ ต่อ L เข้า 4 แล้วเอา L ออก 5 ไปเข้าคอยล์
9,11,12  เข้าใจว่าต่อ เซ็นเซอร์ (โพรบ ) แต่มันมีแค่ 2 สาย

รบกวนมากๆครับ

ต่อ L เข้า 4 แล้วเอา L ออก 5 ไปเข้าคอยล์  ครับผม
ถ้าเซนเซอร์ มี 2 สาย น่าจะต่อ แค่ 11 , 12 ครับ

ลองดูก่อนก็ได้ครับ
เอา 7,8 ต่อ ไฟเลี้ยง 220 V
แล้วต่อ เซนเซอร์ เข้า 11,12 แค่นี้ก่อน ดูว่า อุณหภูมิ แสดงไหม ถ้าแสดง ลองเอาไฟแช็ค ล้นที่ปลายเซนเซอร์ดูการเปลี่ยนแปลง

ลองตั้งค่า setpoint อุณหภูมิ ที่ต้องการ แล้วใช้ไฟแช็คล้นอีกครั้ง สังเกตุ ฟังเสียงรีเลย์ ( ขา 4,5 ) ทำงานตัดต่อ รึป่าว
( ถ้าตั้ง โหมด ได้ถูกต้อง นะครับ )

ถ้า ok ถูกต้องแล้ว ก็ ต่อ L เข้า 4 และ ออกจาก 5 ไป ที่อุปกรณ์ ครับ

[mai2610]

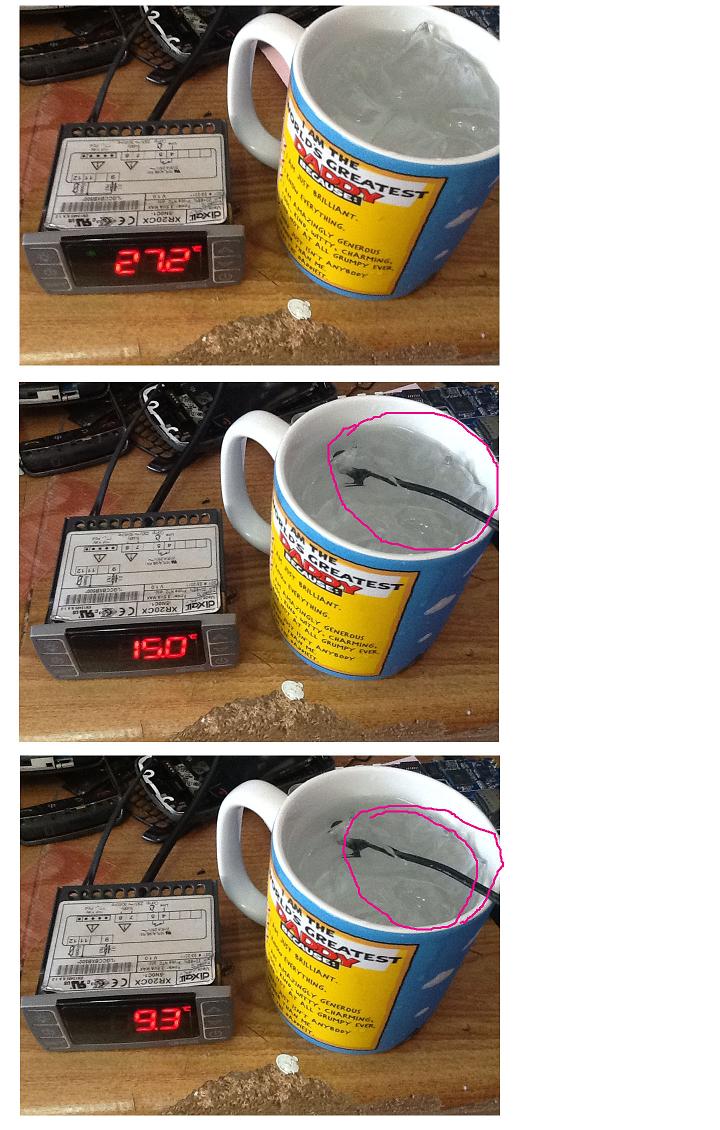

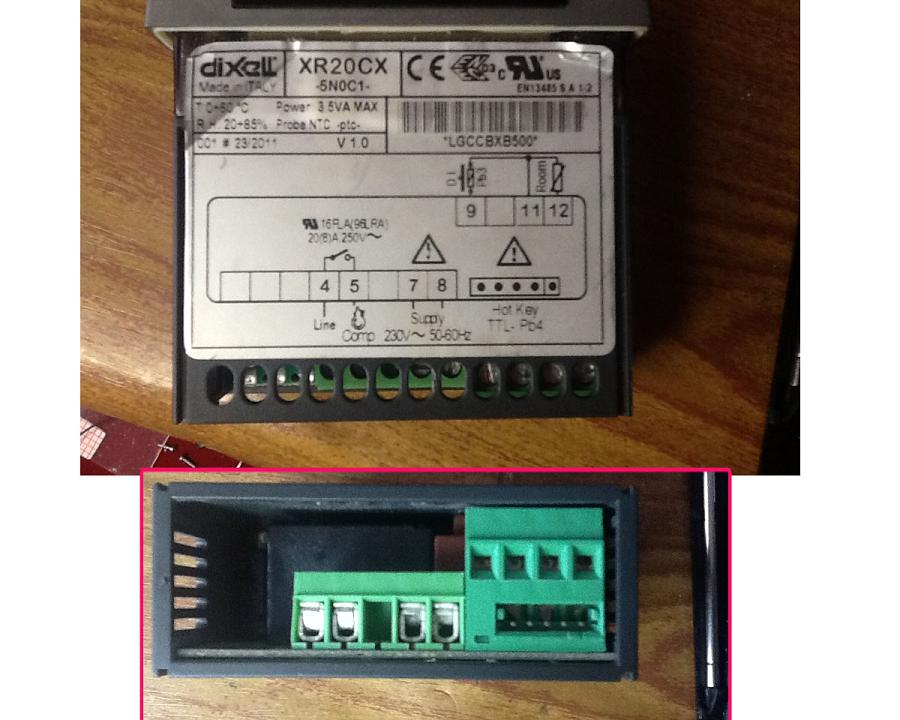

ผลที่ได้ครับ
7/8 ต่อ 220
11/12 ต่อโพรบ (9 คืออะไรครับ)
เหลือ 4/5 จะลองต่อพัดลมดูครับ ได้ยินเสียง ติ๊กๆเหมือนกัน

เดวมางลงไว้เผื่อคนข้างหลังด้วย
ขอบคุณมากมายครับ

[Lapath]

เอาใจช่วยครับผมก้ออยากรู้ด้วยครับ...แหะๆๆ lau01

[rambo farm]

ผลที่ได้ครับ
7/8 ต่อ 220
11/12 ต่อโพรบ (9 คืออะไรครับ)
เหลือ 4/5 จะลองต่อพัดลมดูครับ ได้ยินเสียง ติ๊กๆเหมือนกัน

เดวมางลงไว้เผื่อคนข้างหลังด้วย
ขอบคุณมากมายครับ

ผมเดาว่า 9 น่าจะเอาไว้ต่อกับ อินพุต อย่างอื่นเพิ่มเติม
( เช่น การเอาไปใช้งานอื่นๆ อาจจะต้องเช็คว่า ฝาตู้ หรือ ปะตู ปิดแล้วหรือยัง หรือเช็คสัญญาณอื่นๆ )
เพื่อให้ตัว Controller ตัวนี้ด้วย เริ่มการทำงาน หรือ หยุดการทำงาน

มั้งครับ
ผมก็ไม่เคยใช้งานครับ Temperature Controller ตัวนี้ครับ ( เคยใช้ ยี่ห้ออื่นๆ )
รอท่่านอื่นมาตอบครับ
ผมเดา

 [on_026]

ปล. ดูโหมดการทำงานด้วยนะครับ เพราะมี Heat  ,  cool  จะทำงานสลับกัน และมีค่าเผื่อด้วยครับ
มันจะได้ไม่ทำงานแบบ ทำ หยุด ๆ ๆ ๆ ๆ ๆ
