[porann17]

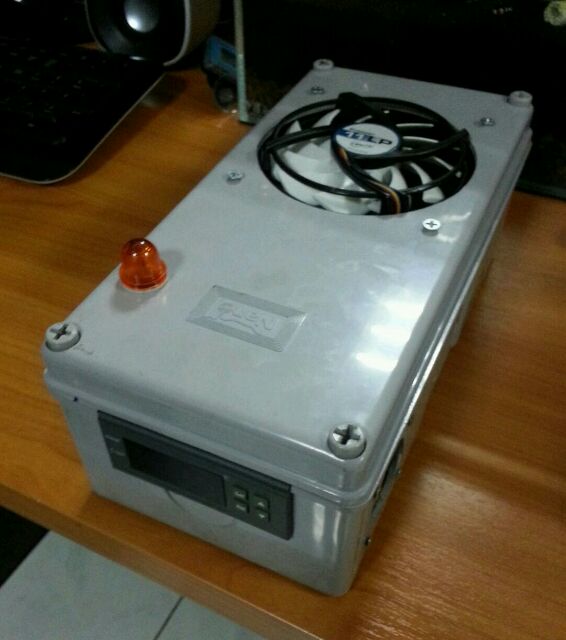

หน้าตาโดยรวมครับ


ด้านหน้า Temp controller

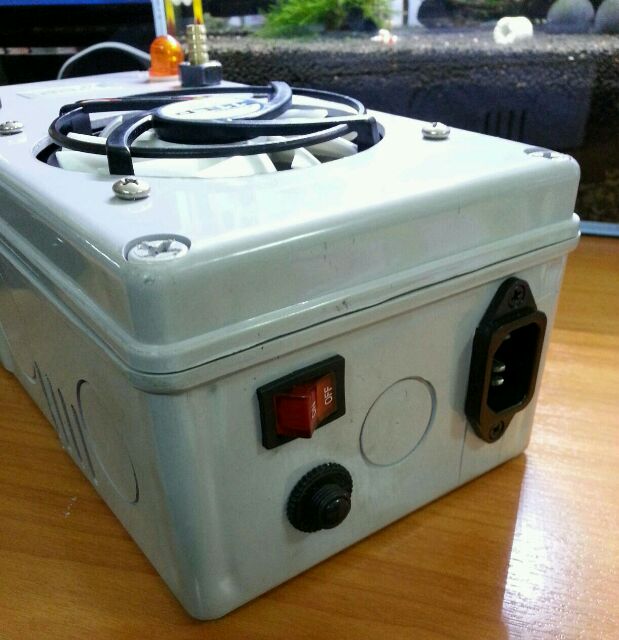

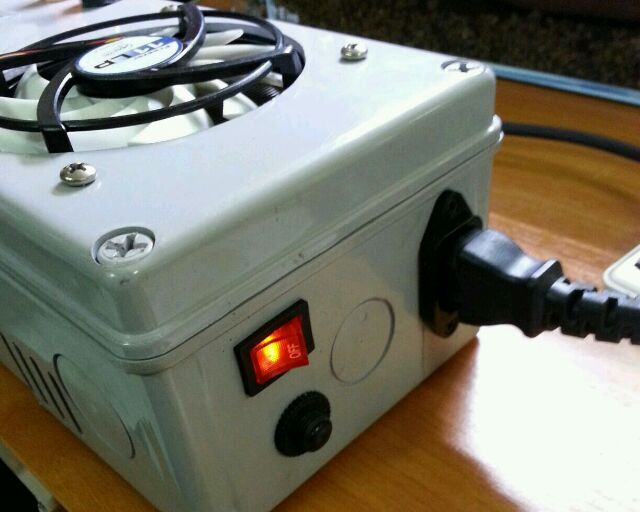

ด้านหลังรูเสียบสายไฟ, สวิตซ์เปิดปิด และเบรคเกอร์สวิตซ์ (ป้องกันไฟเกิน)

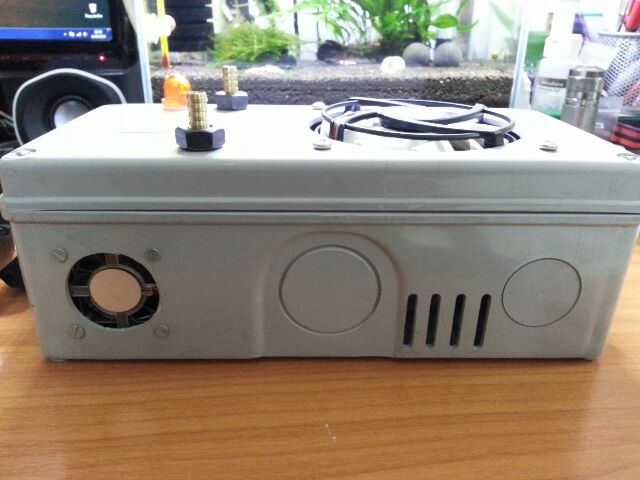

ด้านข้างพัดลมระบายอากาศ และช่องระบายอากาศ ส่วนอีกด้านนึงมีแต่ช่องระบายอากาศ

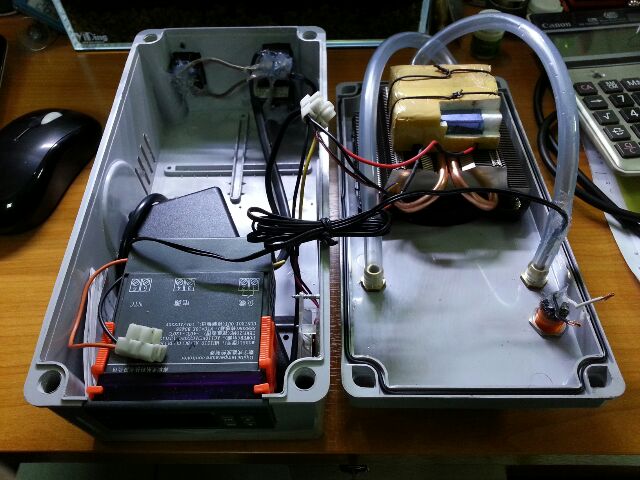

ด้านในครับ แหล่งจ่ายไฟผมใช้ Adapter 12V 6A ครับ

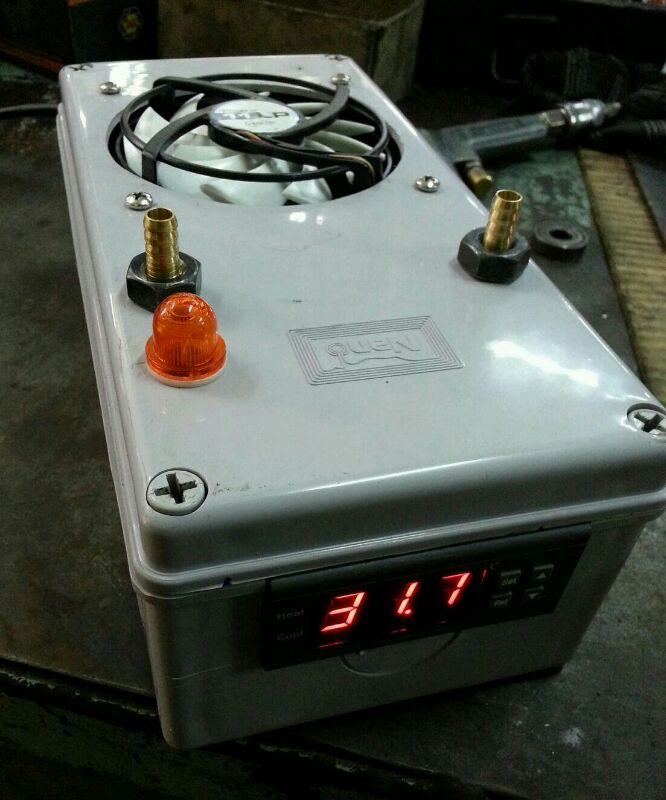

การใช้งานครับ เสียบปลั๊กแล้วเปิดสวิตซ์

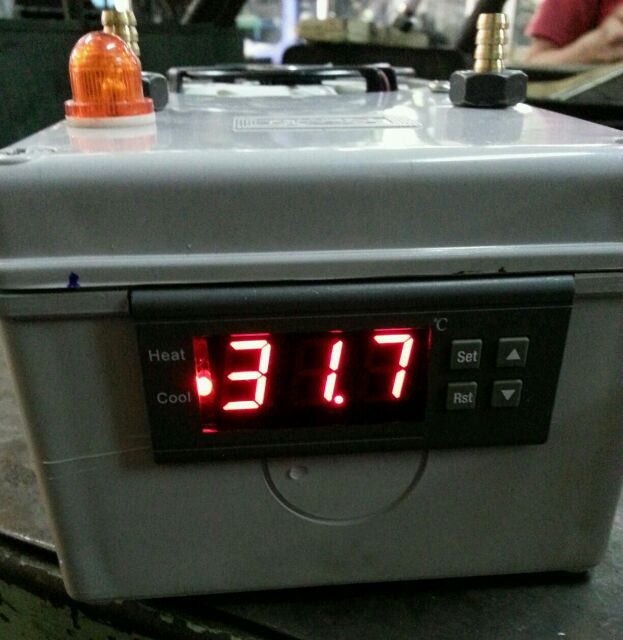

Temp Controller ทำงาน ทดสอบตั้งอุณภูมิที่ 23 องศา ดีเลย์ไว้ 2 องศา คือพาวเทียร์เริ่มทำงานตอน 25 องศา


สังเกตุพัดลม Heatsink และพาวเทียร์ยังไม่ทำงาน เพราะดีเลย์เวลาทำงานอีก 1 นาที

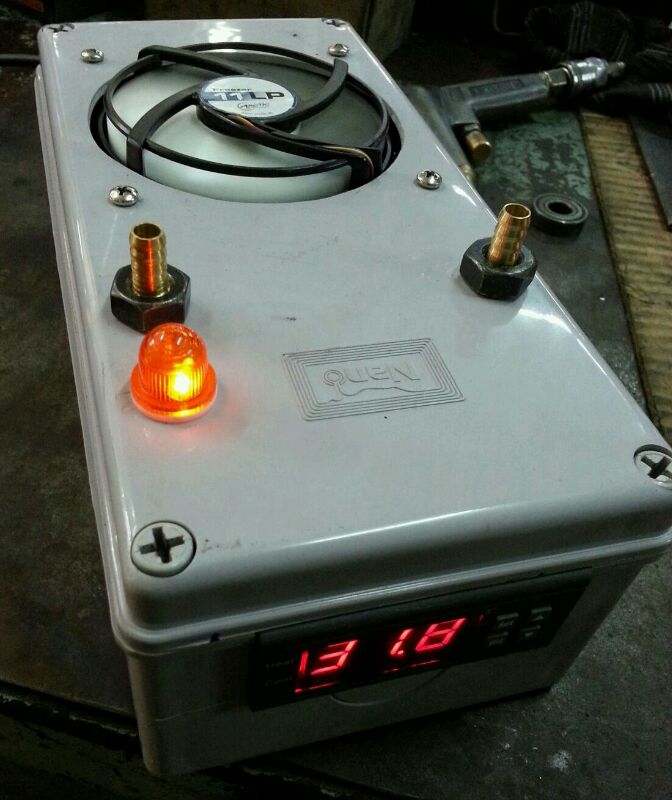

พัดลมหมุน พาวเทียร์ทำงาน พร้อมไฟแสดงสถานะการทำงานครับ


ขนาดเมื่อวางเทียบกับตู้ 12" ครับ


จากการทดสอบก่อนหน้านี้ ซึ่งตอนแรกผมทำแบบมีปั๊มน้ำในตัวด้วย (ตามรูปด้านล่าง) กะว่าจะไม่ง้อกรองนอก แต่พอมามี CY-20 เลยถอดปั๊มออก จะได้ประหยัดไฟหน่อย

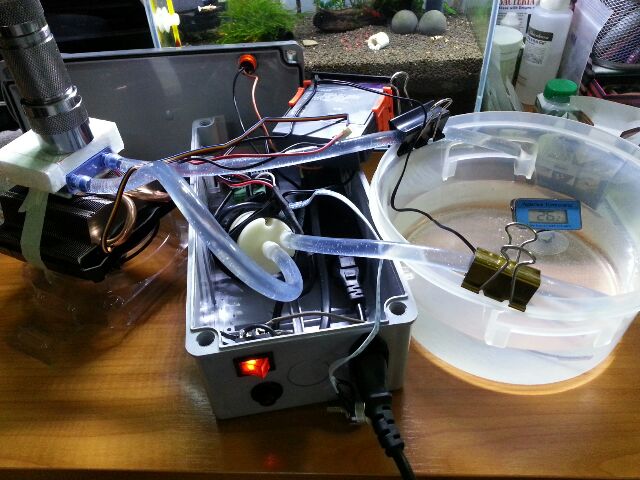

รูปตอนที่ทำการทดสอบ

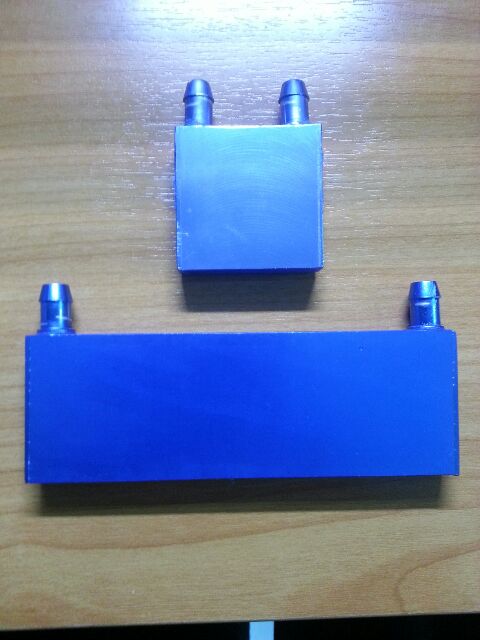

รูปกล่องน้ำที่ผมใช้ครับ

อันบนเป็นอันเก่าจะขนาดเล็กเท่าพาวเทียร์ ทำให้น้ำเย็นไม่ทัน อันล่างนี่ของใหม่ใหญ่กว่าเดิมครับ  [on_026]

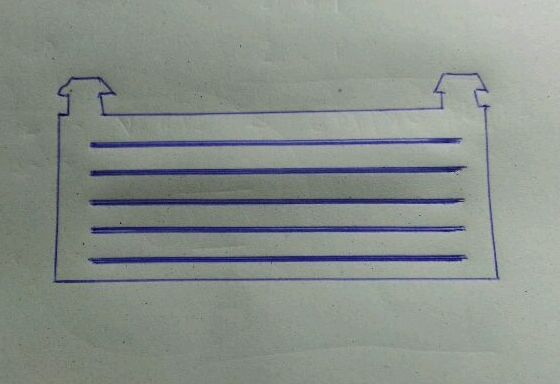

จากที่ผมส่องดูรูมัน หน้าตาข้างในกล่องน่าจะเป็นแบบนี้ครับ แบ่งเป็นแถว ๆ ให้น้ำไหลผ่านสัมผัสความเย็นได้เต็มที่

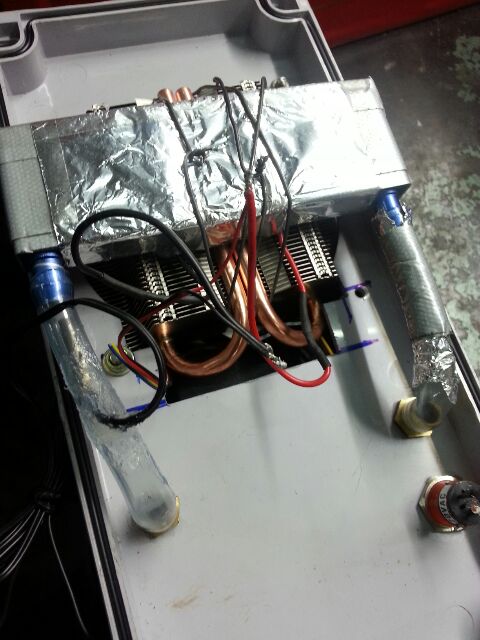

กล่องน้ำผมพันด้วยเทปผ้าก่อนเพื่อกันไม่ให้ความเย็นรอดออกมา และพันด้วยฟลอยด์เพื่อสะท้อนความร้อนภายนอกออกไป

ท่อน้ำออกก็พันด้วยฟลอยด์และเทปผ้าเหมือนกัน อ่อ..ต่อกันพาวเทียร์แผ่นเดียวน๊ะครับ

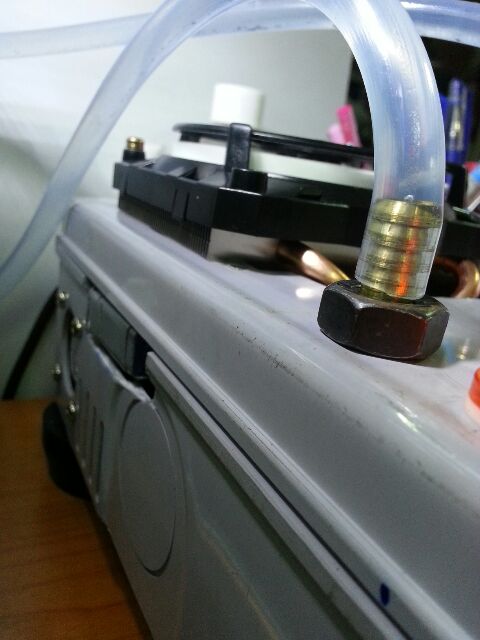

เนื่องจากกล่องน้ำใหญ่ขึ้น เลยต้องย้ายพัดลมฮีทซิ้งค์ขึ้นมาไว้บนกล่อง ด้านข้างก็ต้องเจาะเปิดช่องไว้

เพราะไม่อยากเสียคอนเซปต์ Mini Chiller (จริง ๆ ขี้เกียจซื้อกล่องใหญ่ขึ้นแล้วต้องมาเจาะใหม่หมดอ่ะ  [on_026])

สายยางที่ออกจากกรองนอกก่อนเข้าชิลเล่อร์ ผมใส่วาล์วปรับไว้ให้น้ำไหลช้า ๆ จะได้สัมผัสความเย็นได้เต็มที่

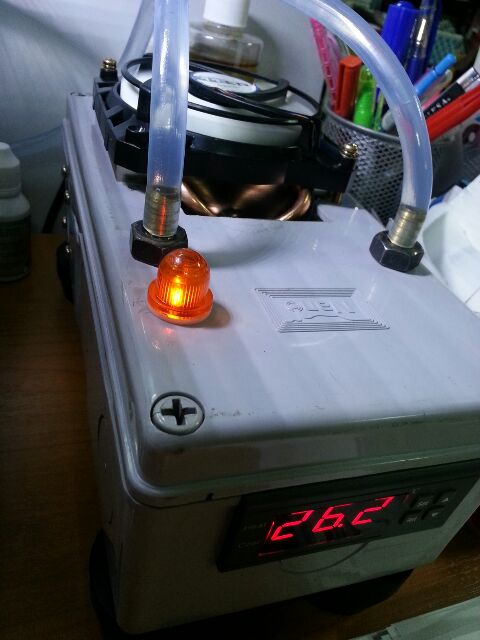

เสียบสายยางและเปิดใช้งานครับ (กับตู้ 12" นะครับ)

ที่ด้านล่างกล่องติดขายางยกสูงไว้ เพื่อให้ระบายความร้อนด้านใต้กล่องด้วย เพราะมีเจาะรูระบายเอาไว้

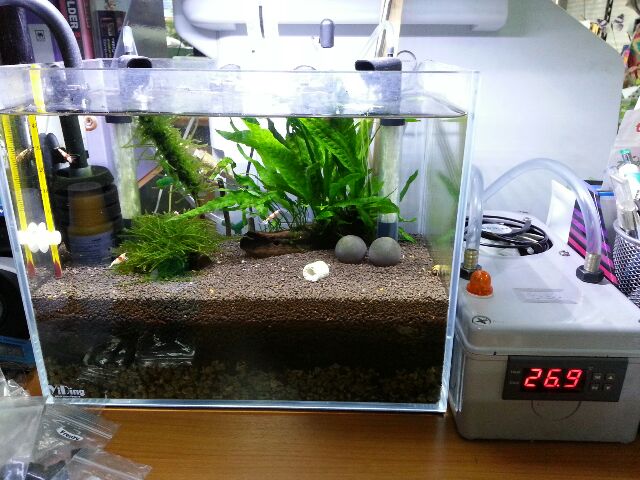

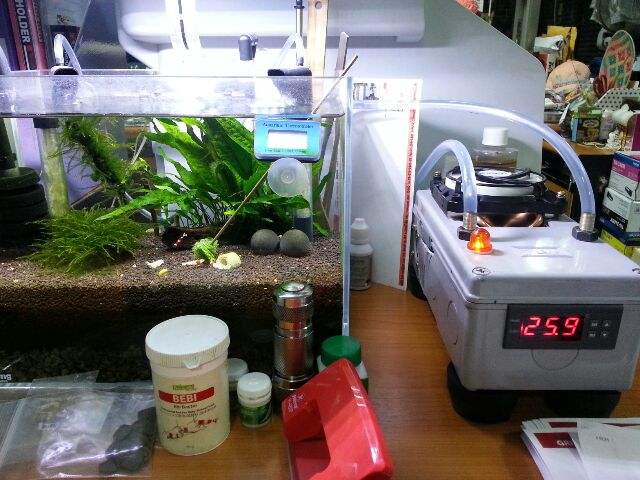

ภาพโดยรวมเมื่อต่อกับตู้ 12" ครับ

เอ๊ะ!!!...ระหว่างโพสรูปอุณหภูมิลดไปได้ 0.3 แล้วหนิ  [on_026]

ตัวกล่องอาจมีรอยถลอกปอกเปิกมั่งก็เพราะว่าตอนทำคิดว่าทำใช้เอง เลยไม่สนใจที่จะระวังตรงนี้หน่ะครับ
เบื้องต้นจากที่ทดสอบ สามารถลดอุณหภูมิได้ แต่กำลังจับเวลาอยู่ ได้ผลอย่างไรเดี๋ยวจะมาอัพเดทอีกทีครับ
 [on_066] [on_066] [on_066]

[ton ann]

ขายเครื่องละเท่าไรครับสนใจ pm

[•“double2tenor”•]

ทำออกมาสวยเลย
รอทำเสร็จเรียบร้อยสงสัยต้องซื้อมาโดนมั่งละ [เจ๋ง] [เจ๋ง]

[porann17]

ตอนนี้ยังทดสอบอยู่ครับ กล่องน้ำเย็นเล็กไป เจออากาศร้อน ๆ แล้วลดไม่ค่อยลง รอกล่องน้ำตัวใหม่อยู่ครับ ไม่ได้คิดว่าจะขายนะครับเนี่ย กะทำใช้เอง หาเวลาทำวันละนิดวันละหน่อย ถ้าสำเร็จแล้วจะลงให้ดูอีกทีครับ

[function_wor]

หมดงบไปเท่าไรครับ เผื่อจะจ้างทำบ้าง  [on_026]

[porann17]

หมดงบไปเท่าไรครับ เผื่อจะจ้างทำบ้าง  [on_026]

เอาเฉพาะที่ใช้ตอนนี้ ไม่รวมที่ใส่ไปแล้วถอดออกก็เกือบ 2 พันอ่ะครับ

[Destruc]

ตู้24 สามารถใช้ได้ไหมอ่ะครับบ

แล้วราคาเท่าไหร่อ่ะครับ PM มาทีห่ะ

[porann17]

ตู้24 สามารถใช้ได้ไหมอ่ะครับบ

แล้วราคาเท่าไหร่อ่ะครับ PM มาทีห่ะ

ตอนนี้ยังไม่สมบูรณ์ครับ มันเป็นตัวแรก เลยต้องมีการปรับปรุงอยู่
ส่วนถ้าจะใช้กับตู้ 24" ต้นทุนในการทำ ผมว่าเพิ่มอีกหน่อยซื้อชิลเล่อร์ได้เลยอ่ะ

[Chaba]

แอบส่องดูเพาเวอร์ซัพพลายไม่ยักกะเห็น ใช้อะแดปเตอร์นี่เอง

[porann17]

แอบส่องดูเพาเวอร์ซัพพลายไม่ยักกะเห็น ใช้อะแดปเตอร์นี่เอง

ใช่ครับ ตอนแรกว่าจะใช้ Switching แต่มันใหญ่ เลยเปลี่ยนเป็นอแดปเตอร์ 6A แทน

[Bankcaramel]

สวยดี กระทัดรัดครับ

[Chaba]

เวลาเครื่องทำงานไปนานๆ อะแดปเตอร์ร้อนไหมครับ หรือว่าแค่อุ่นๆครับ

[porann17]

ไม่ร้อนครับ เพราะมีพัดลมดูดลมเย็นเข้าไปเป่าอแดปเตอร์พอดี และพัดลมอีกตัวก็ดูดลมร้อนออก

ตอนนี้กล่องน้ำเย็นใหม่ยังมาไม่ถึงเลย  [on_007]

[function_wor]

เยี่ยมครบ ถ้าสนใจทำขาย กระซิบราคามานะครับ  [เจ๋ง]

[porann17]

เยี่ยมครบ ถ้าสนใจทำขาย กระซิบราคามานะครับ  [เจ๋ง]

อยากเหมือนกันครับ แต่ไม่ค่อยมีเวลาอ่ะ อันนี้หาเวลาทำวันละนิดวันละหน่อย ประกอบกับเป็นตัวแรก เลยใช้เวลานานหน่อย ถ้าทำจริง ๆ คงประมาณ 2 วันอ่ะครับ และอีกอย่าง ถ้าราคาประมาณเกือบเท่าชิลเล่อร์มือสองอ่ะ  จะซื้อกันไหมหล่ะครับ มันแพงเพราะผมใช้ของใหม่ทั้งหมดเลย

[Chaba]

โอ้วกล่องน้ำใหม่มาแล้วผลเป็นที่น่าพอใจไหมครับกดอุณหภูมิได้ไวไหมครับ

[porann17]

ลดได้แต่ยังไม่ทันใจเท่าไหร่อ่ะครับ เดี๋ยวรอเวอร์ชั่นแก้ไขอีกที ตอนนี้อุปกรณ์ก่อน  [on_019]

[LittleBoice]

กล่องน้ำ หาจากไหนอะครับ  [on_051] [on_051]

[Chaba]

เบิ้ล peltier อีกตัวดูครับ แต่ซัพพลายคงต้องเป็นของคอมพิวเตอร์ละครับ ตัวเดิมนี้มีหวังควันขึ้น

[Destruc]

กระซิบราคามาบอกทีห้ะ สเตปที่สามารถใช้ได้ด้วย

[SUPERTEE]

สุดยอดเลยครับ สวยด้วย [เจ๋ง]

[ledmixer]

แจ่มเลยพี่ ผมไปโดน ตู้มาแล้ว เดี๋ยว จะมาทำซิลเลอร์แข่งนะ อิอิอิ ขอลองรันน้ำลงกุ้งเชอร์รี่ก่อน

[porann17]

แจ่มเลยพี่ ผมไปโดน ตู้มาแล้ว เดี๋ยว จะมาทำซิลเลอร์แข่งนะ อิอิอิ ขอลองรันน้ำลงกุ้งเชอร์รี่ก่อน

ไม่เอา เรดบีแล้วเหรอ

[su_pea]

ลดได้แต่ยังไม่ทันใจเท่าไหร่อ่ะครับ เดี๋ยวรอเวอร์ชั่นแก้ไขอีกที ตอนนี้อุปกรณ์ก่อน  [on_019]

ผมว่าถ้าลดได้ถึง 25 ก้อโอเเล้วนะพี่ ช้าหน่อยก้อไม่เปงไร ปลาจะได้ปรับตัวสบายๆ เพราะตอนนี้ผมกำลังจะไปซื้อเพลเทียร์เเล้ว ว่าจะลองทำหน่อย ตู้ 18 เอง น้ำเเค่ 50 ลิตร ปกติ ก้อ 29 องศาเอง น่าจะไหวมั้ง 55 รึป่าว  [on_026] [on_026] [on_026] [on_026] [on_026]

[porann17]

ผมว่าถ้าลดได้ถึง 25 ก้อโอเเล้วนะพี่ ช้าหน่อยก้อไม่เปงไร ปลาจะได้ปรับตัวสบายๆ เพราะตอนนี้ผมกำลังจะไปซื้อเพลเทียร์เเล้ว ว่าจะลองทำหน่อย ตู้ 18 เอง น้ำเเค่ 50 ลิตร ปกติ ก้อ 29 องศาเอง น่าจะไหวมั้ง 55 รึป่าว  [on_026] [on_026] [on_026] [on_026] [on_026]

ผมมีเพลเทียร์ขายนะครับ หรือถ้าทำไม่สำเร็จ ผมมีเวอร์ชั่น 2 ขายต่อถูก ๆ ครับ ใช้ได้จริงครับ

[su_pea]

ผมมีเพลเทียร์ขายนะครับ หรือถ้าทำไม่สำเร็จ ผมมีเวอร์ชั่น 2 ขายต่อถูก ๆ ครับ ใช้ได้จริงครับ

ราคาอะพี่ แจ้งด่วนๆ เลยนะ เย็นนี้จะออกไปหาซื้อ เพลเทียร์เเล้วเนี่ยย

[porann17]

ราคาอะพี่ แจ้งด่วนๆ เลยนะ เย็นนี้จะออกไปหาซื้อ เพลเทียร์เเล้วเนี่ยย

PM ครับ

[mashimoroza]

กล่องน้ำ นี้ พี่ ซื้อจากไหน หรอครับ ขอทราบ ตำแหน่ง กับ ราคา หน่อยครับ (ขอบคุณครับ)

[porann17]

กล่องน้ำ นี้ พี่ ซื้อจากไหน หรอครับ ขอทราบ ตำแหน่ง กับ ราคา หน่อยครับ (ขอบคุณครับ)

ของผมสั่งมาจากนอกอ่ะครับ หรือลองไปหาร้านที่ขายพวกคอมพิวเตอร์อ่ะครับ มันเป็นกล่องน้ำระบายความร้อน ที่เขาใช้แต่งเครื่องคอมกันหน่ะครับ แต่ไม่แน่ใจว่ามีหรือเปล่า

[mashimoroza]

ของผมสั่งมาจากนอกอ่ะครับ หรือลองไปหาร้านที่ขายพวกคอมพิวเตอร์อ่ะครับ มันเป็นกล่องน้ำระบายความร้อน ที่เขาใช้แต่งเครื่องคอมกันหน่ะครับ แต่ไม่แน่ใจว่ามีหรือเปล่า

ขอบคุณครับ [เจ๋ง]
