อันดับแรกบรรดาของต่างๆ
พาวเทียร์2 ตัว 600บาท ดันมีตัวเดียว เอาตัวเดียวก็ได้
แหล่งจ่ายไฟ คอมมือ2 100บาท
กล่องอลูมิเนียม (หาได้ตามร้านอลูมิเนียมตัดมาจากอลูมิเนียมเหลี่ยม)20บาท
ท่ออลูมิเนียม1หุนที่ใช้ทำเสาอากาศ3เมตร45บาท
สายยางวัดน้ำ2 เมตร10บาท
พัดลม12V ตัวใหญ่สุดเท่าที่มี 80บาท
กล่องอเนกประสงค์มีขายร้านอิเล็กทรอนิก กล่องใหญ่สุด3กล่องกล่องละ 49บาท
มีดคัตเตอร์
ตะไบ
กรรไกร
กาวอีพอคซี่ สำหรับติดเหล็ก 100บาท
กล่อง ที่มีซีนยาง ที่เค้าเอามาทำกรองกันนะ 49บาท
ปั้มโซนิด600 100บาท
อลูมิเนียมแผ่น ที่ใส้ทำรีเพค หลอดไฟนั่นแระ อันนี้มีอยู่แล้ว
ซิ้งค์ระบายความร้อนตัวเล็ก ตัวละ15บาท 2ตัว
ซิลลิโคลนซิ้ง ซื้อที่อมรน๊ะ40บาทได้เยอะมากๆ

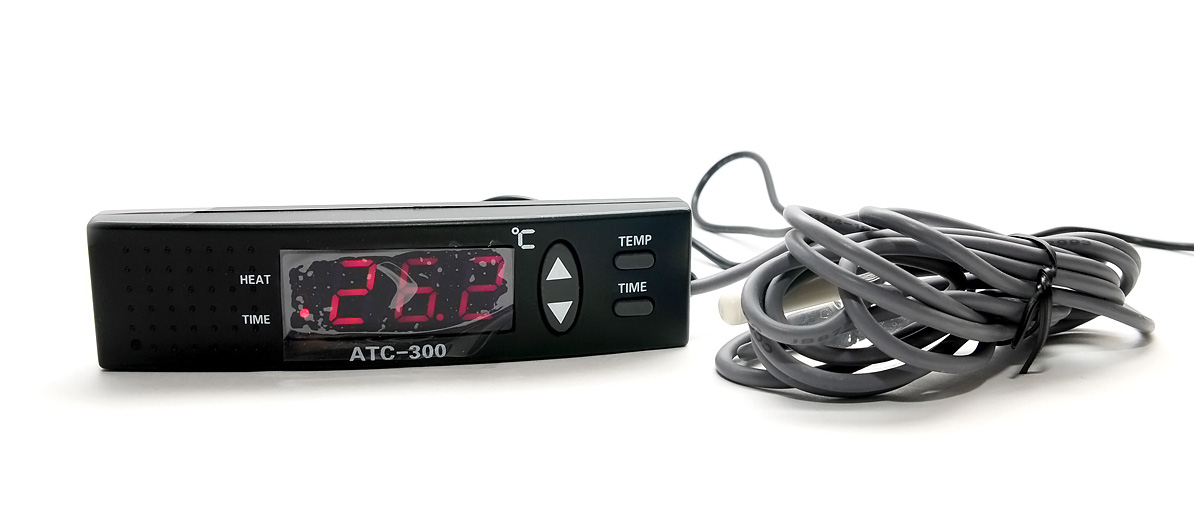

เทม คอนโทรน จำไม่ได้ลัว่าเท่าไหร่ แกะมาเหลือแต่วงจร
เริ่มเลยละกันครับ

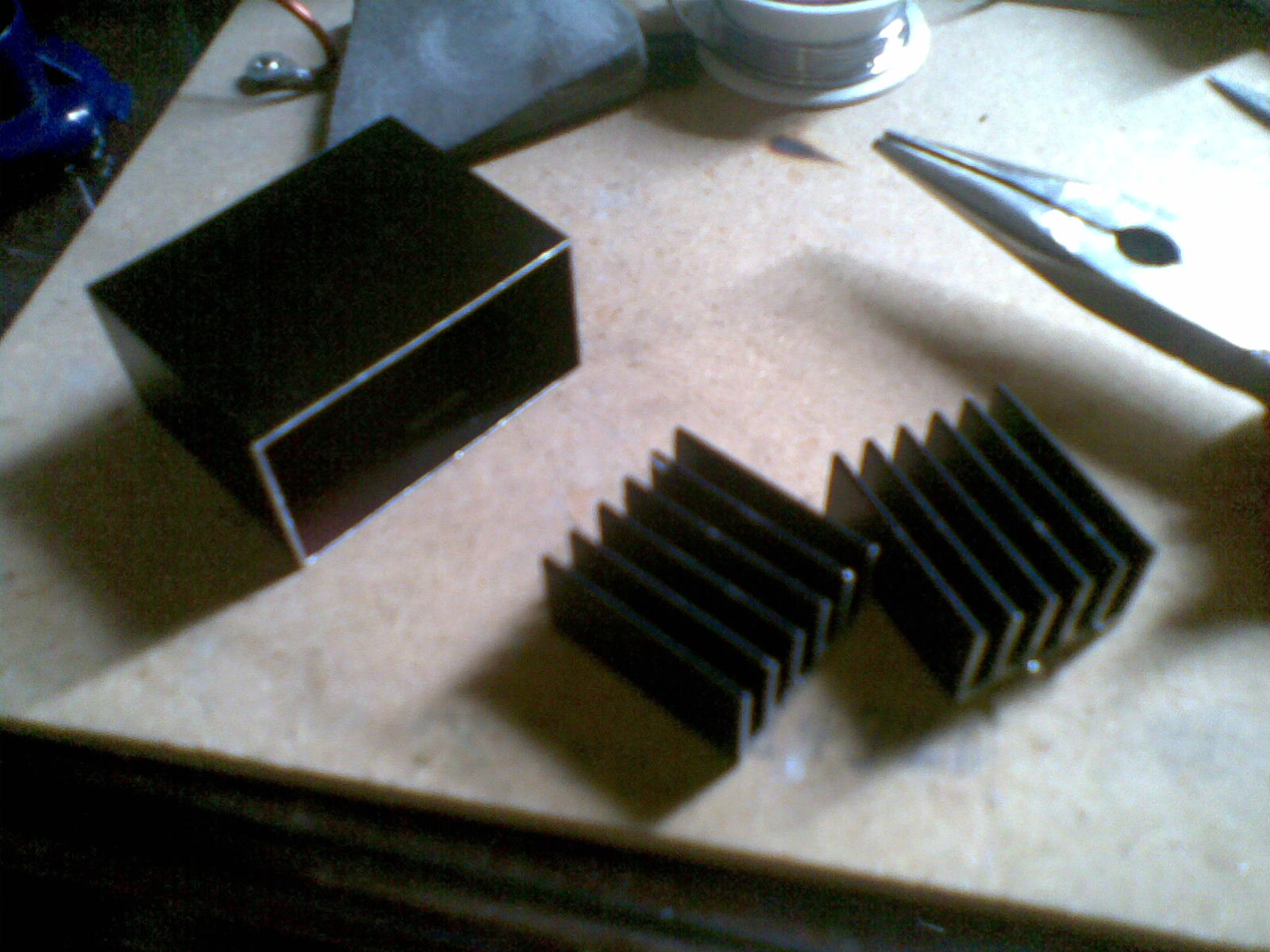

มาทำกล่องเย็นกันก่อน อันดับแรก กล่องที่ได้จากท่อเหลี่ยมให้ร้านเค้าตัดมา ให้กว้างยาง 1.5_2นิ้ว ท่อมานจะกว้าง2นิ้วให้ตัดมา1.5

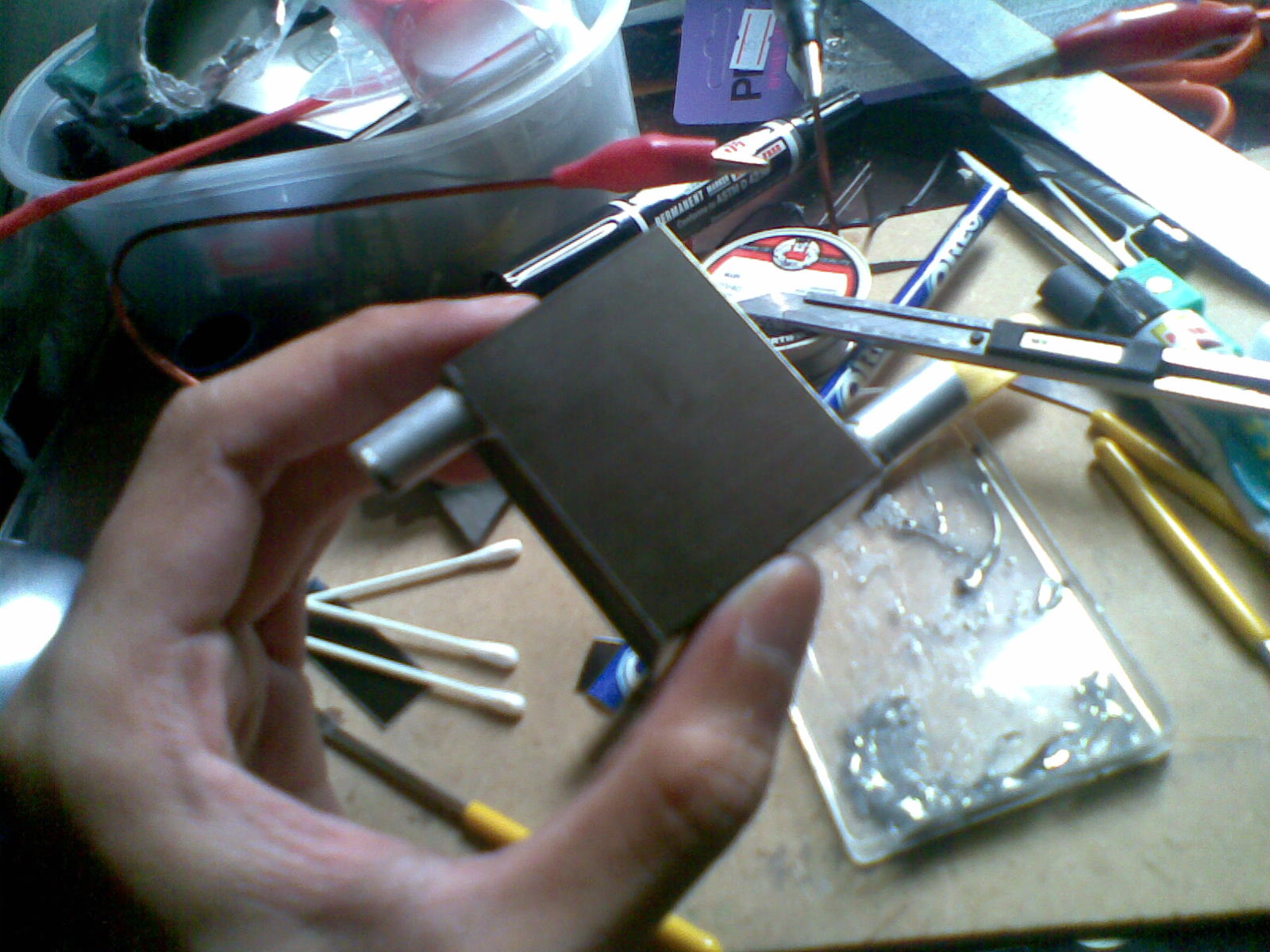

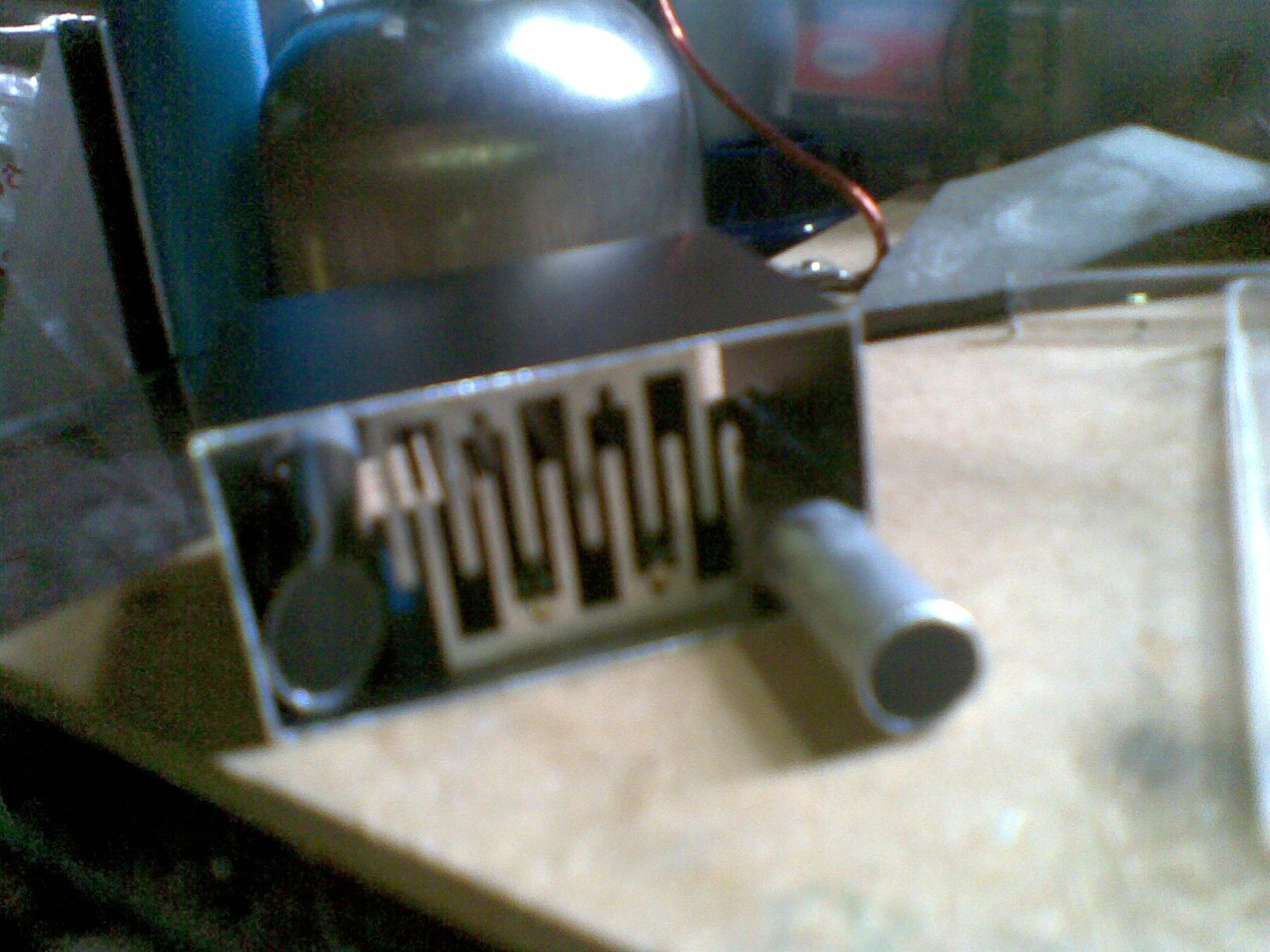

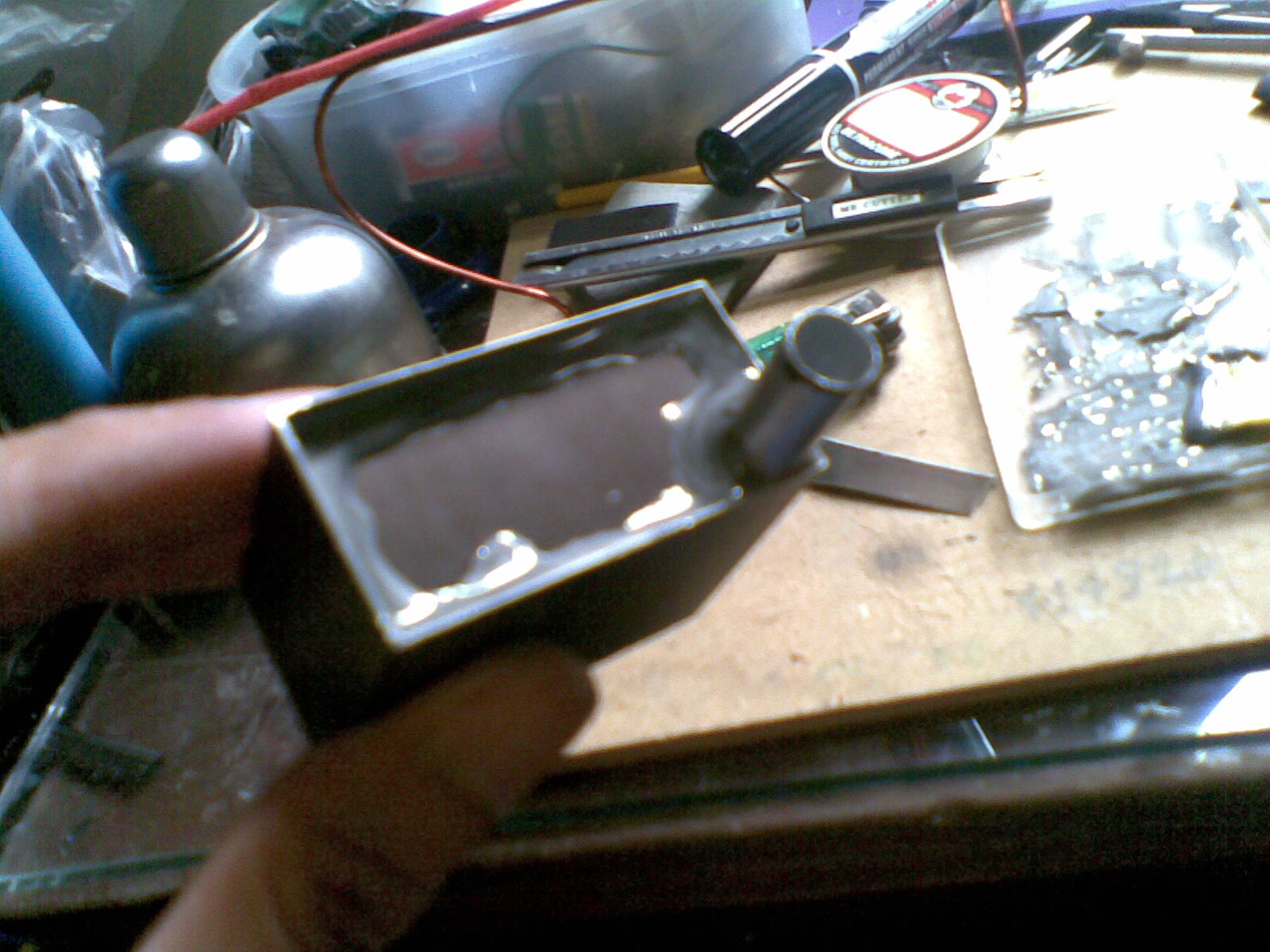

จากนั้นก็ประกอบกล่องด้วยใช้อีพอกซี่ ผสมกัน1ต่อ1ครับตัดท่ออลูยาว2นิ้วทากาววางในตำแหน่งดังรุปแล้วให้ ติดตัวระบายความร้อนให้เป็นรูปฟันปลา ตัดแผ่นอลุมิเลียมปิดหัวท้ายลงกาวเยอะๆก็เสร็จละ (จะเอาไปใช้กับคอมก็ได้น๊ะของคอมมานราคาสูง)

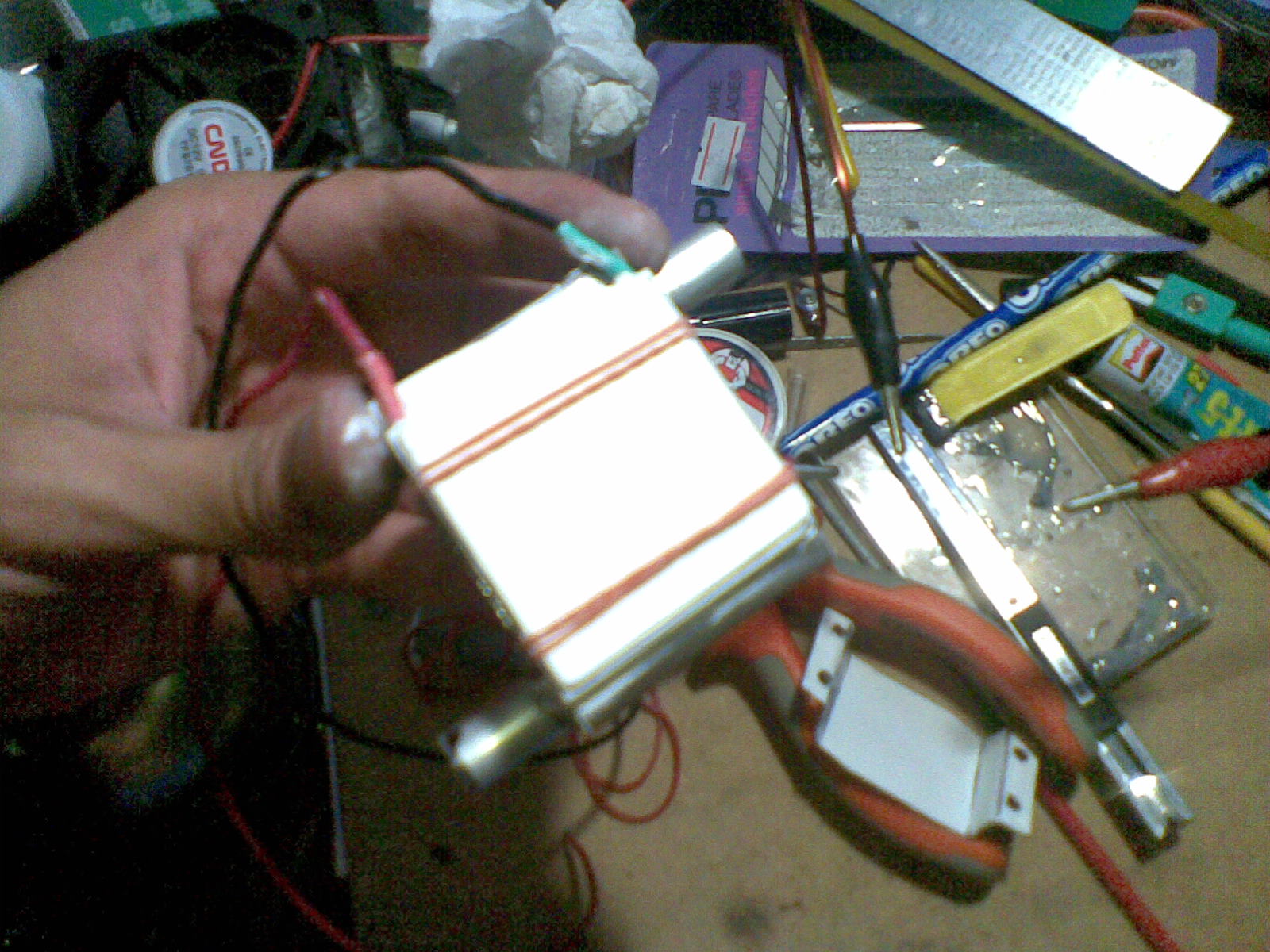

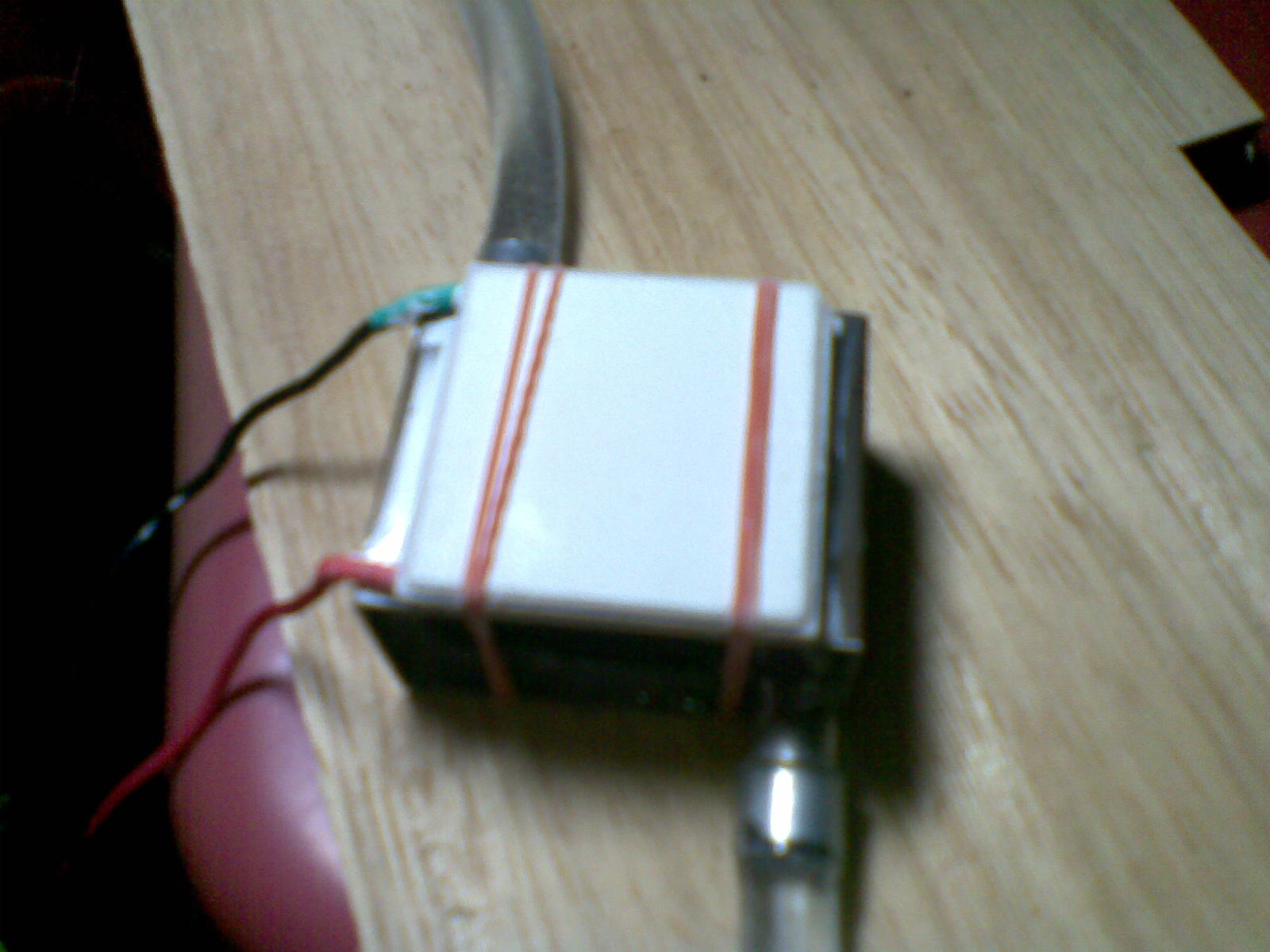

เสร็จแล้วเชครั่วด้วยน้ำครับ ถ้าไม่รั่ว ให้เอาพาวเทียร์มาทาซิลิโคลนซิ้งแล้วเอาด้านร้อนทาบลงกล่องเย็นครับจับพาวเทียร์ หมุดๆๆแล้วออกแรงกดนิดๆมานจะสนิดดี อ่อลืมบอก เอาตะไบลบคมอลูมิเนียมด้วยเน้อ แล้วอลูมิเนียนสามารถใช้กรรไกรตัดได้ พอออกมาหน้าตาจะเป็นแบบนี้
ต่อมาคือวิธียุ่งยาก คือการสร้างตัว อิเตอรืคูเลอร์ครับ

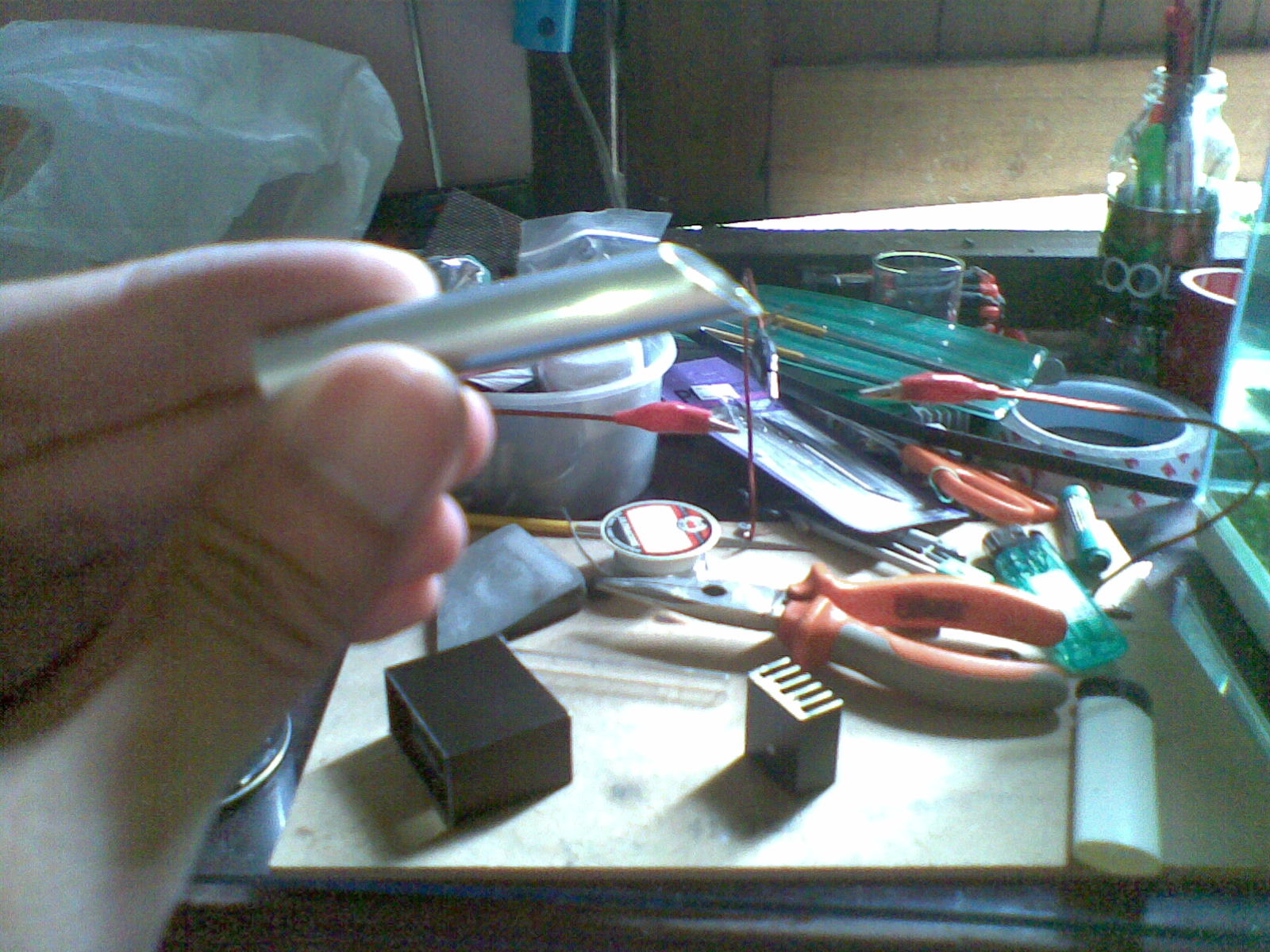

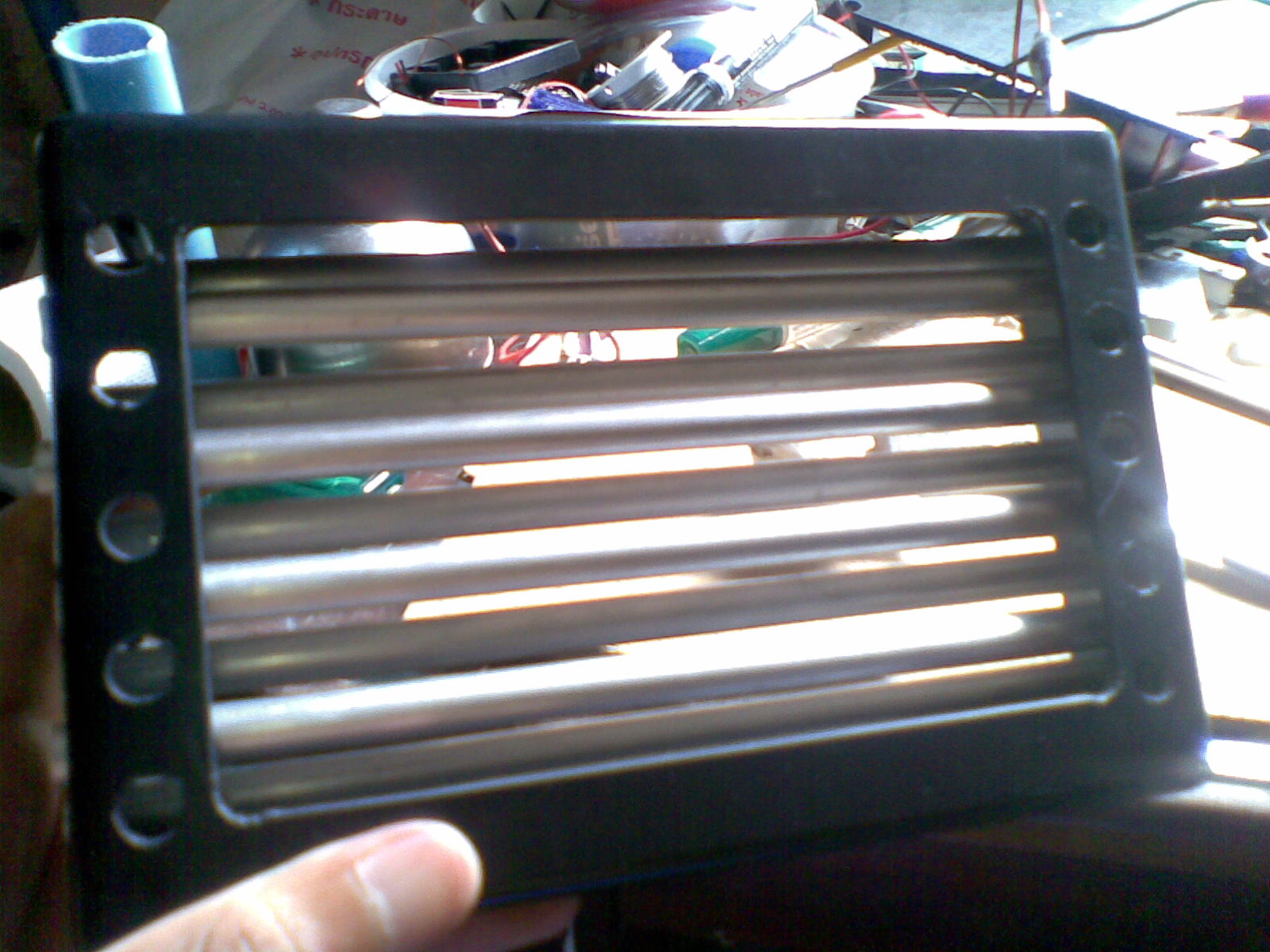

เอาท่ออลูมิเนียมมาตัดให้ได้ความยาว19.5เซนติเมตร อีก2ท่อนยาว22เซนติเมตรเป็นท่อต่อสายยางแล้วเจาะกล่องอเนกประสงค์ใส่ตามรูปคับ พยายามทำให้ฟิตๆไว้น๊ะมานจะได้ยึดท่อได้ อย่าลืมเจาะด้านหน้ากล่องให้เป็นช่องด้วยเน้อเด่วลมไม่ออกน๊ะ
ต่อมาก็เอาพีพอกซีปิดรอบต่อทั้งหมด ขอย้ำ ทั้งหมดจิงๆถ้ารั่ว มาจะแก้ยาก

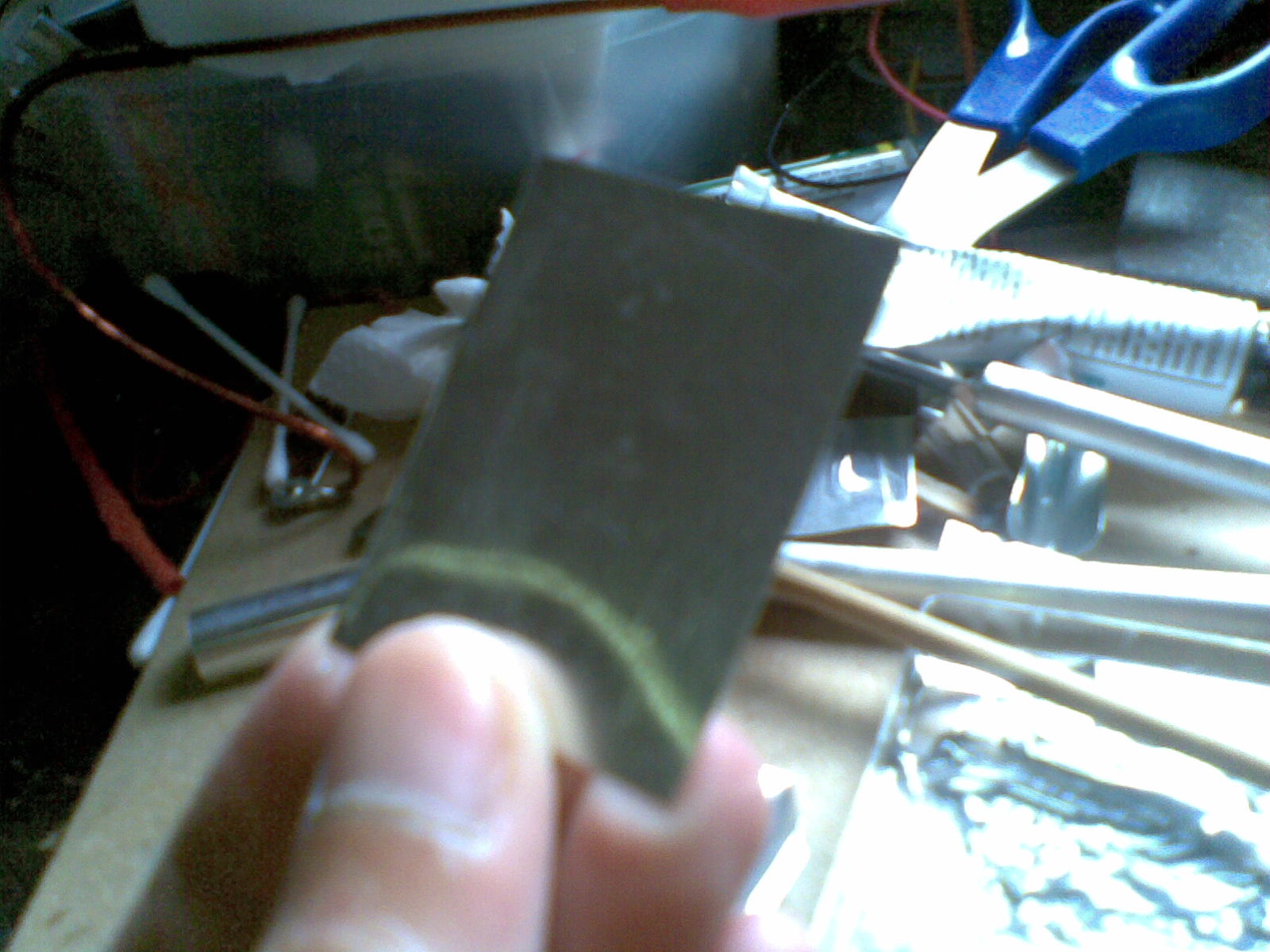

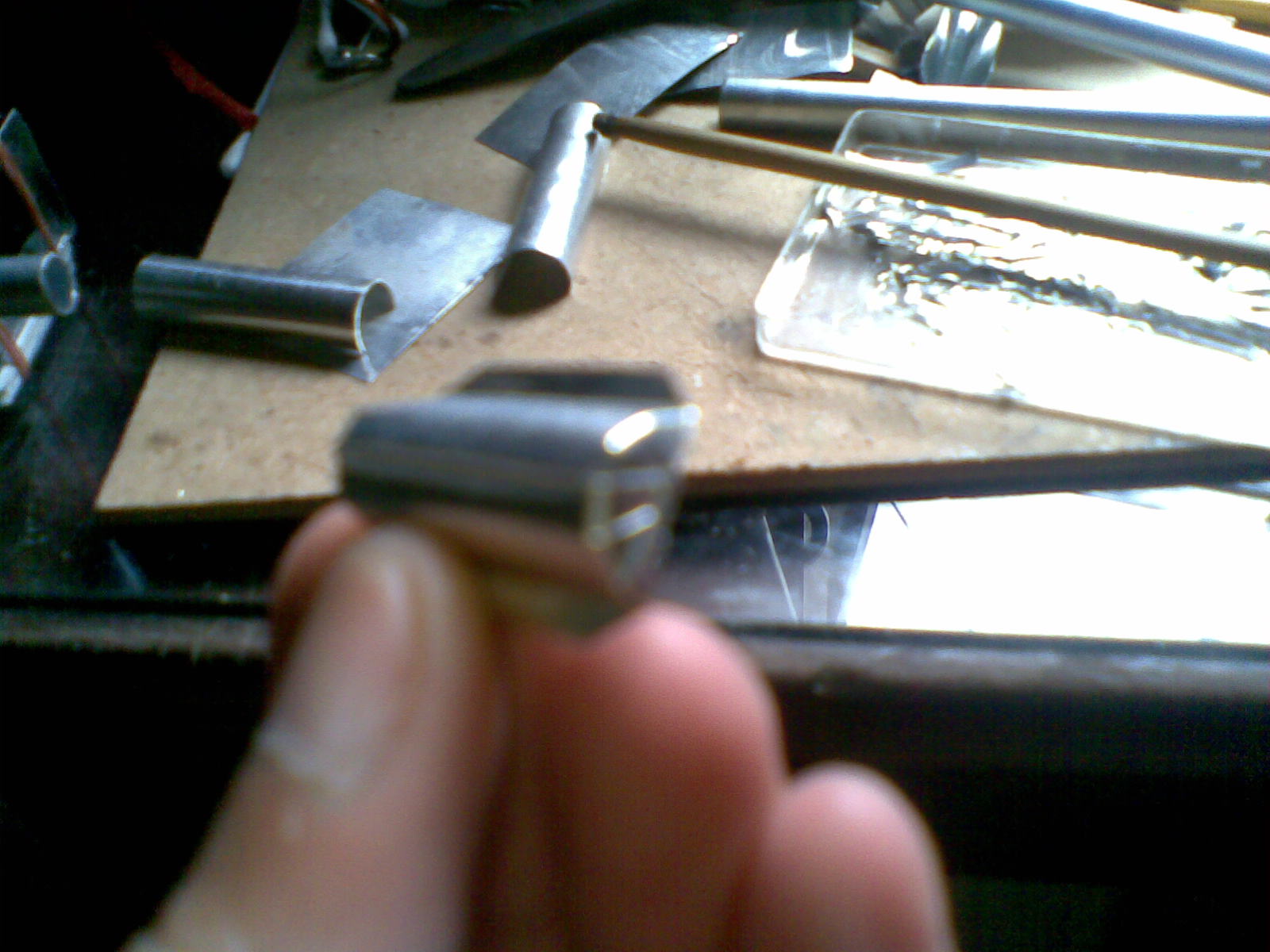

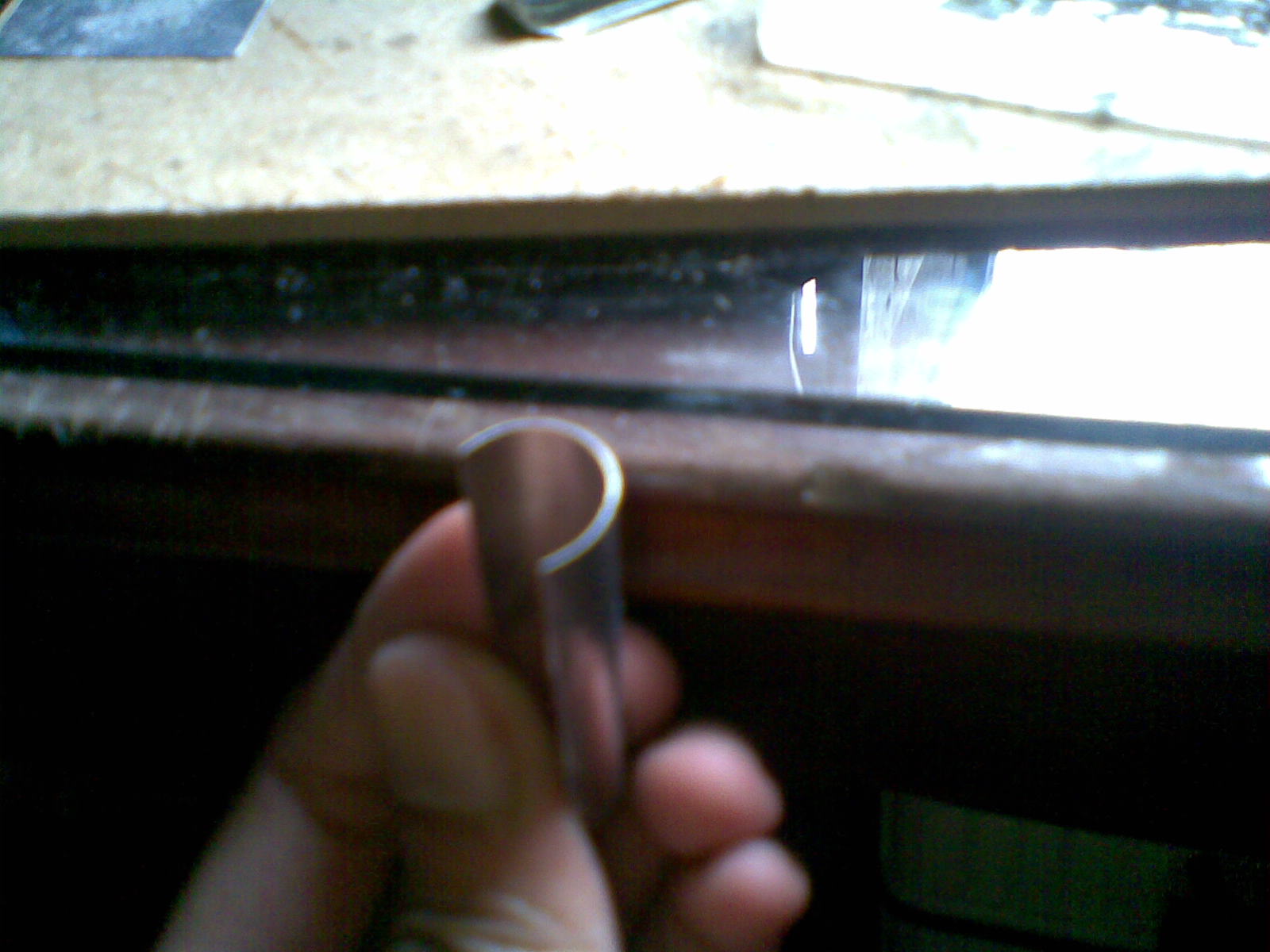

ตัดแผ่นอลุมิเนียมแผ่น แล้วโค้งทำเป้นท่อครึ่งซีกตามรูป
ตรงหัวท้ายแผ่นอลูให้เอากรรไกรตัดๆๆแล้วกดพับๆไป ให้เป็นรูปถ้วย

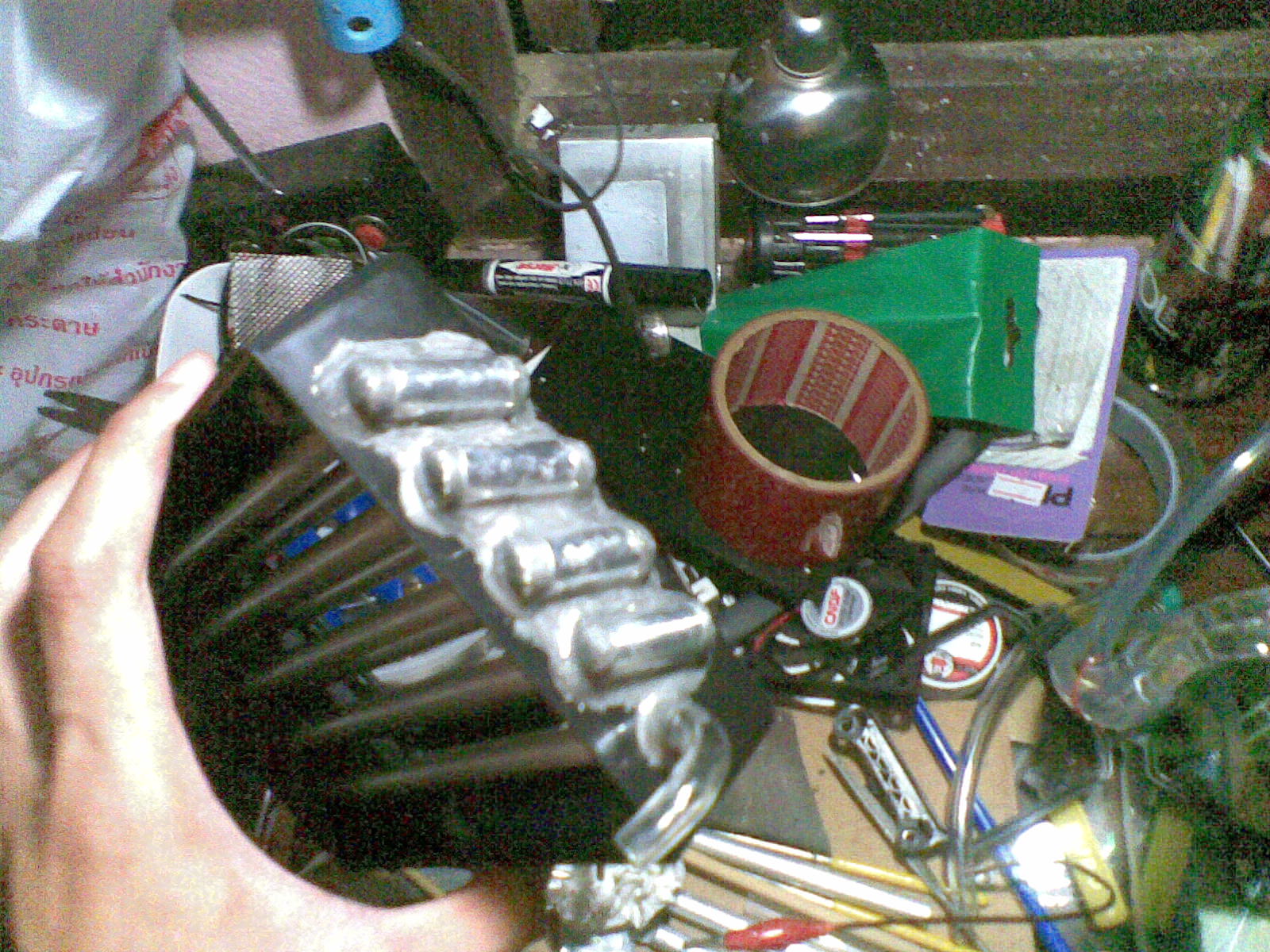

แล้วทาอีพ๊อกซี่ด้านในให้ปิดรอบตัดพับให้หมดครับต้องทำดีดีไม่งั้นมีรั่ว จากนั้นนำมาปิดเชื่อมท่อด้านข้างแบบซิกแซกครับ ลงกาวเยอะๆไม่ต้องกัวเปลือง ยังไงก็หมด [on_026]

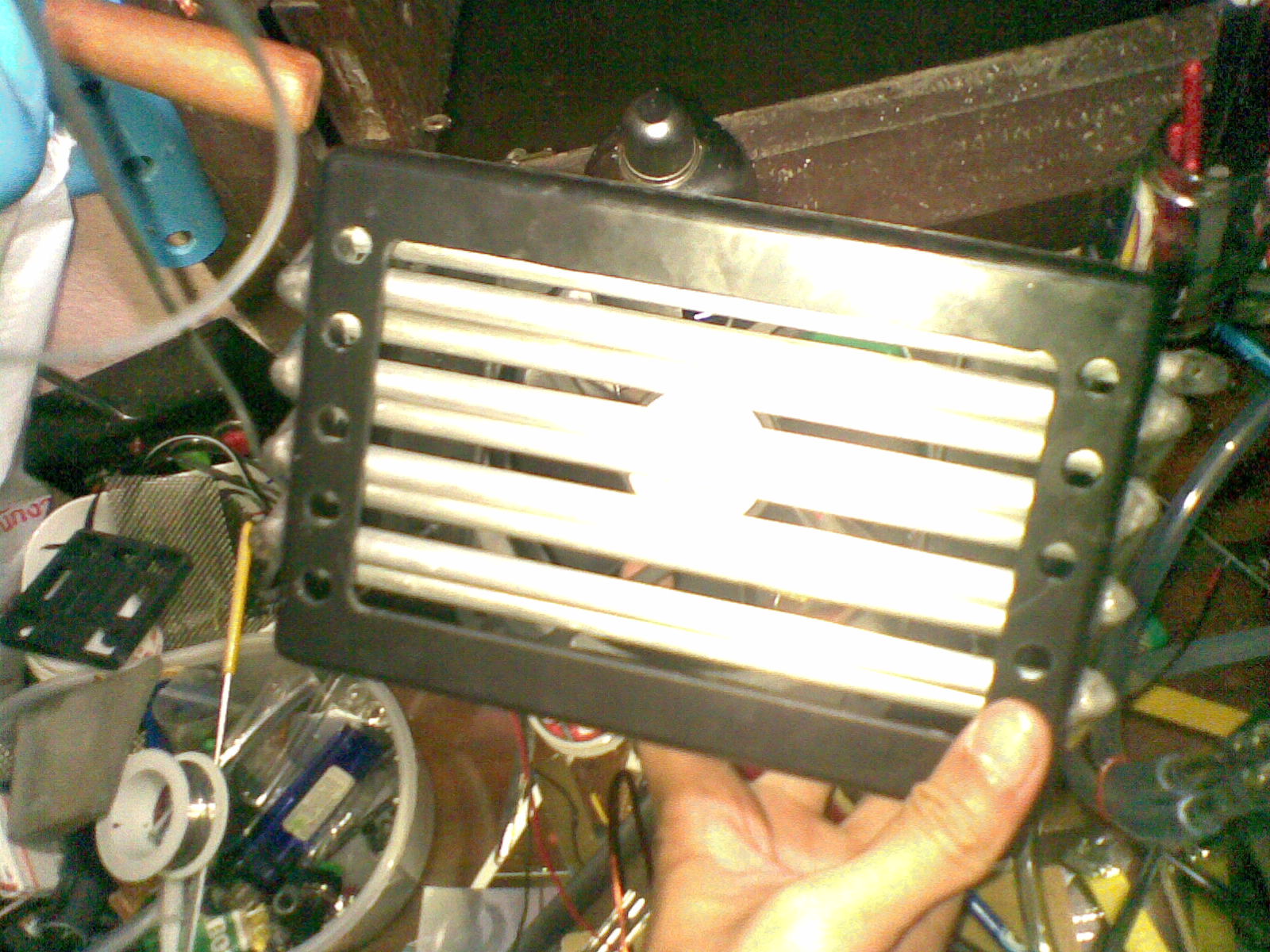

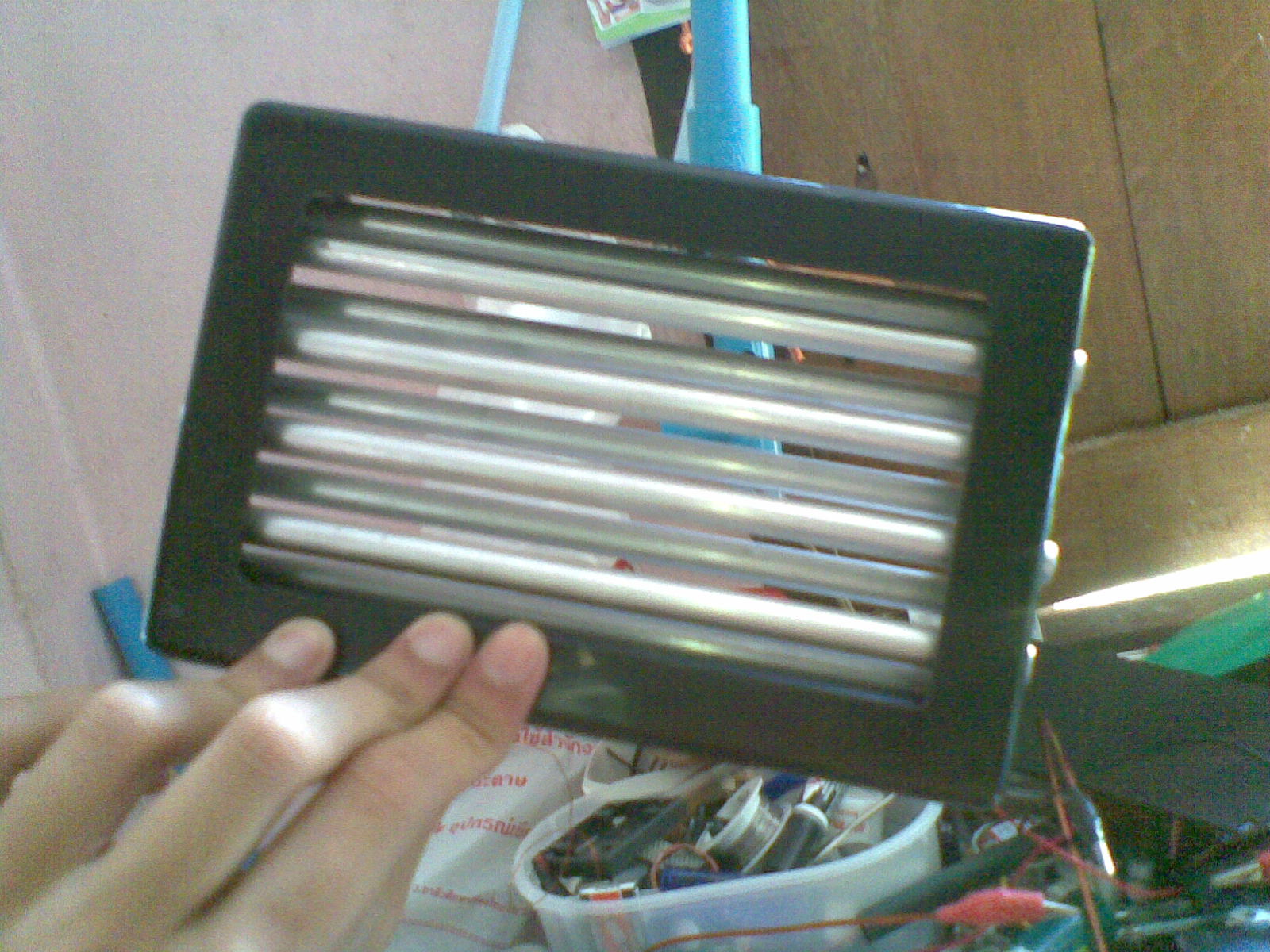

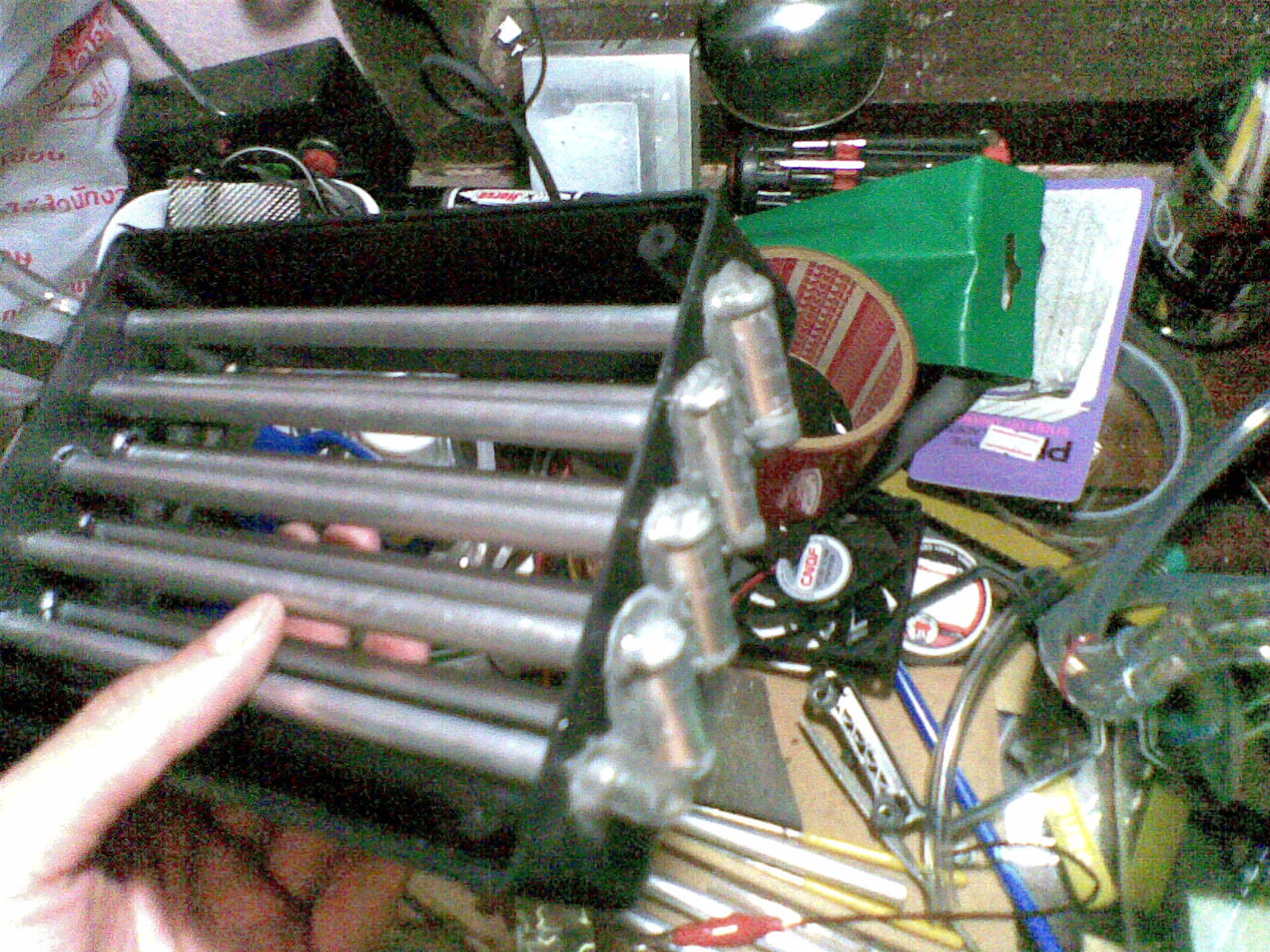

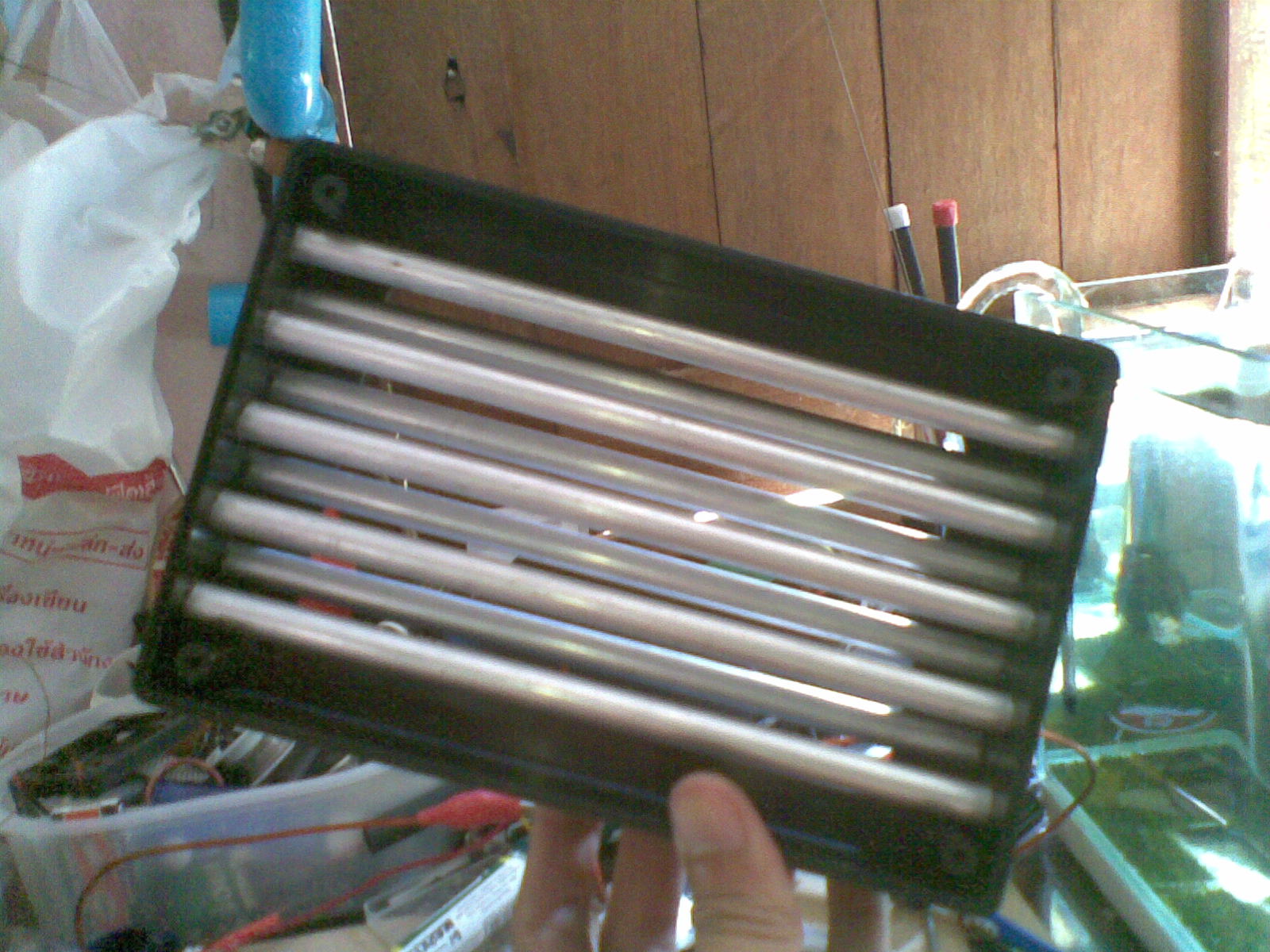

จะได้ตามรุปมีท่อน้ำเข้าออกอยู่2รูตรงข้ามกัน ครับแล้วแต่จำนวนท่อด้วยยิ่งเยอะยิ่งเย็นแต่ต้องขยันนิดหน่อย [on_007]

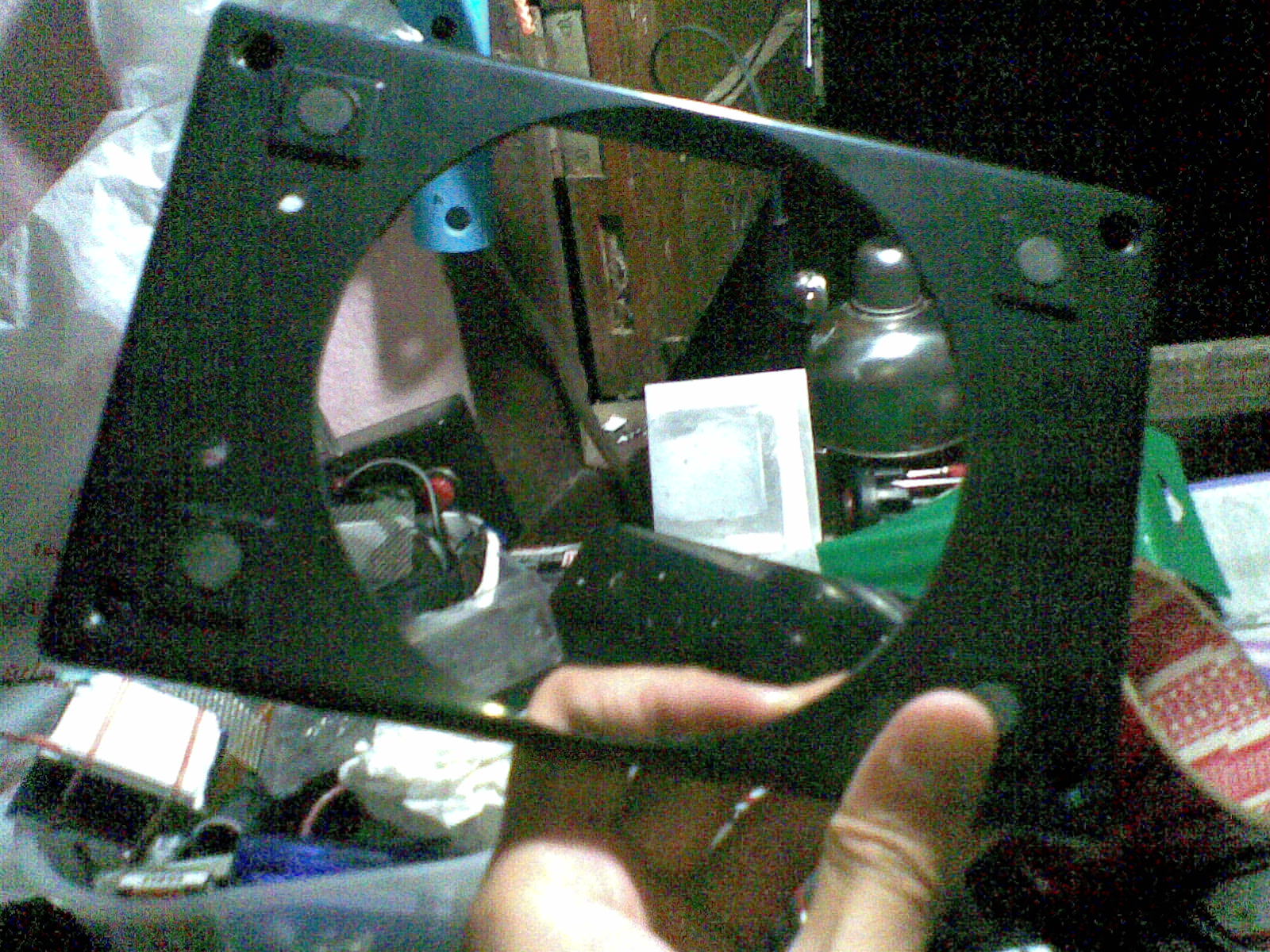

ต่อมาเจาะกล่องส่วนล่างวัดจากเส้นผ่านศุลน์กลางพัดลมแล้วเอาเลื่อยฉลุ เชาะๆๆๆ จะได้ตามรูป

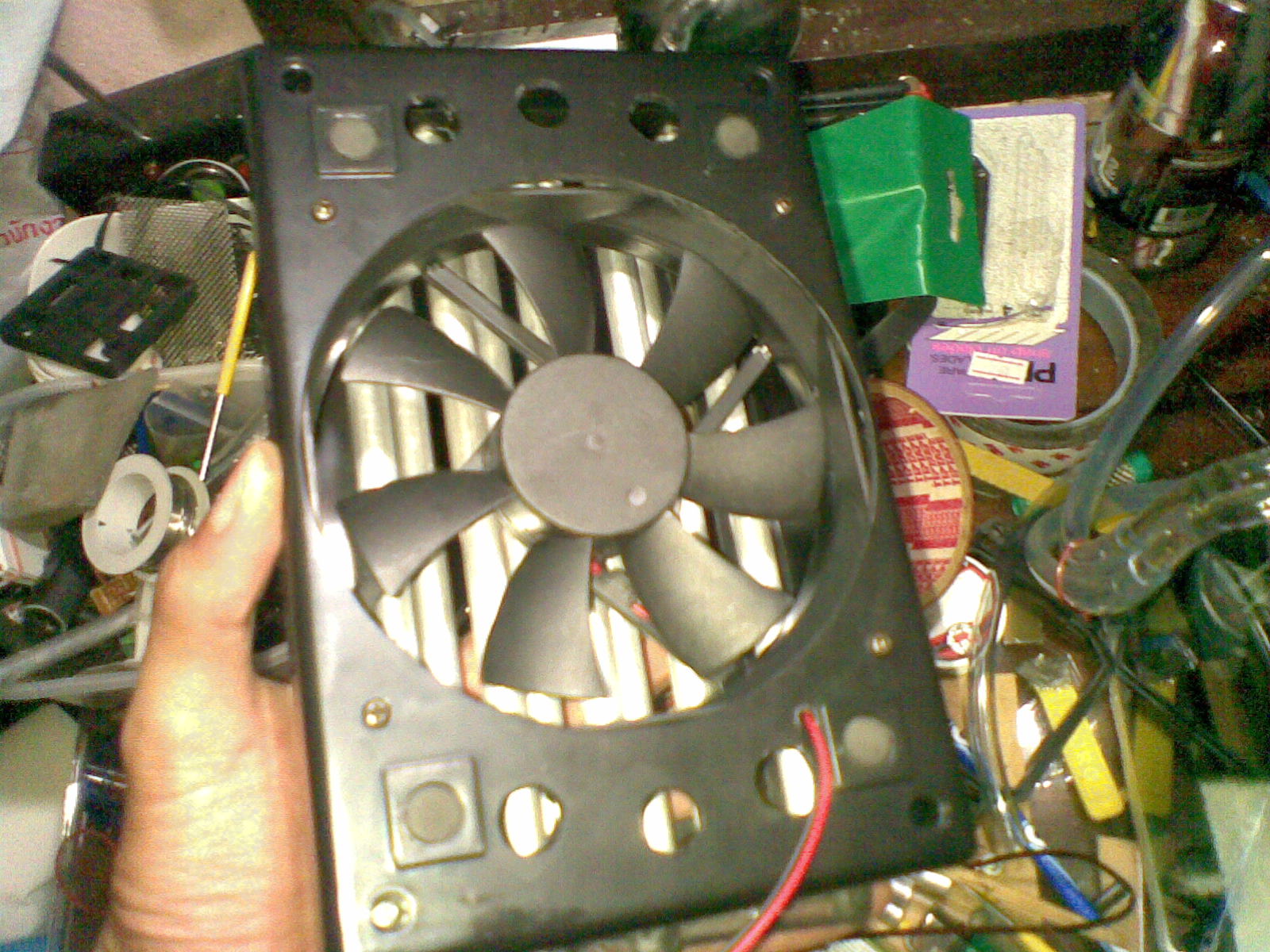

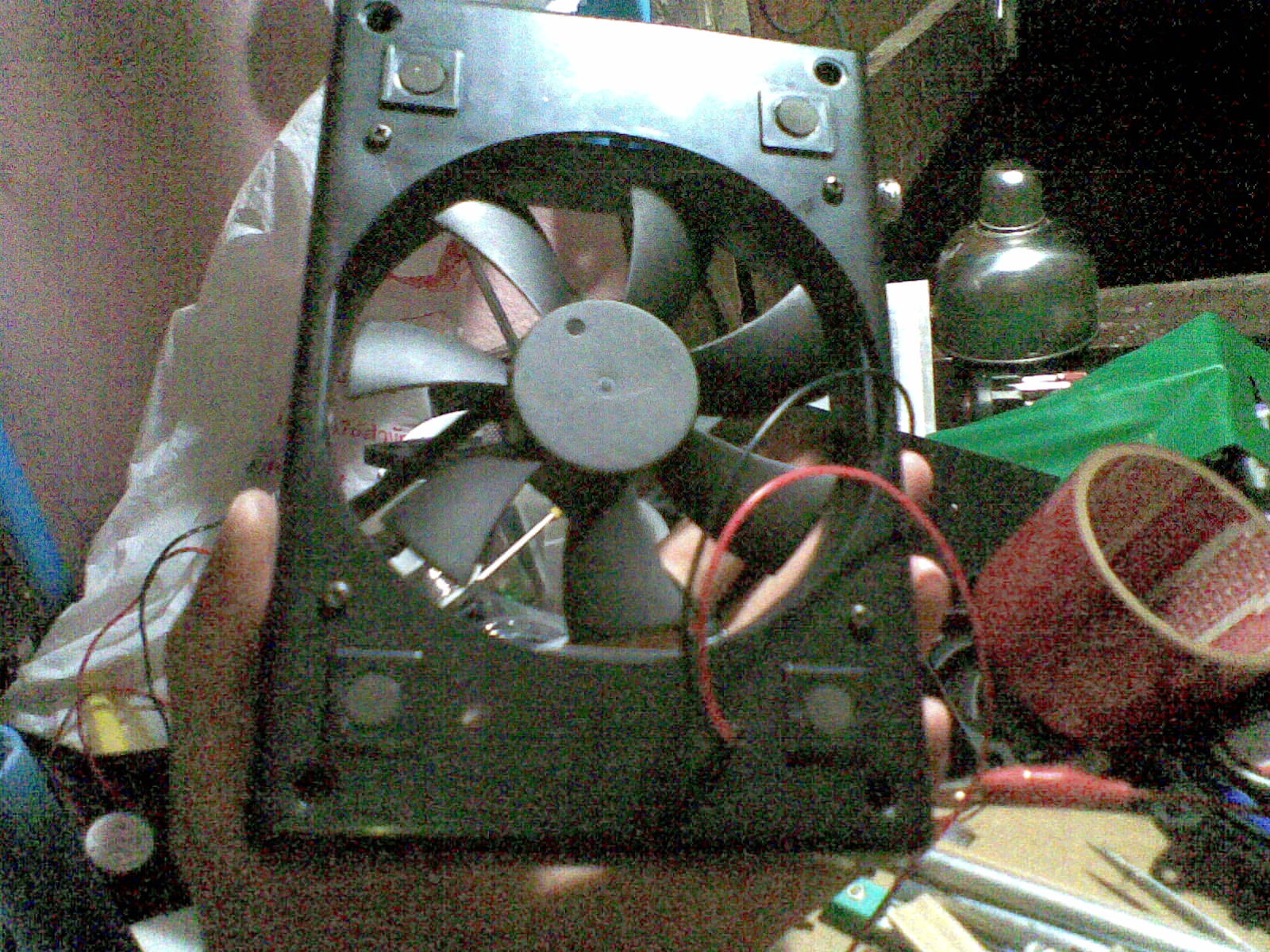

แล้วเจาะรุสวมน๊อตใส่พัดลมเข้ากับด้านในเลย
พอเอามาประกอบจะได้ตามรูปครับ เริ่มไฮโซละ เล่นเอาเหนื่อยเลย

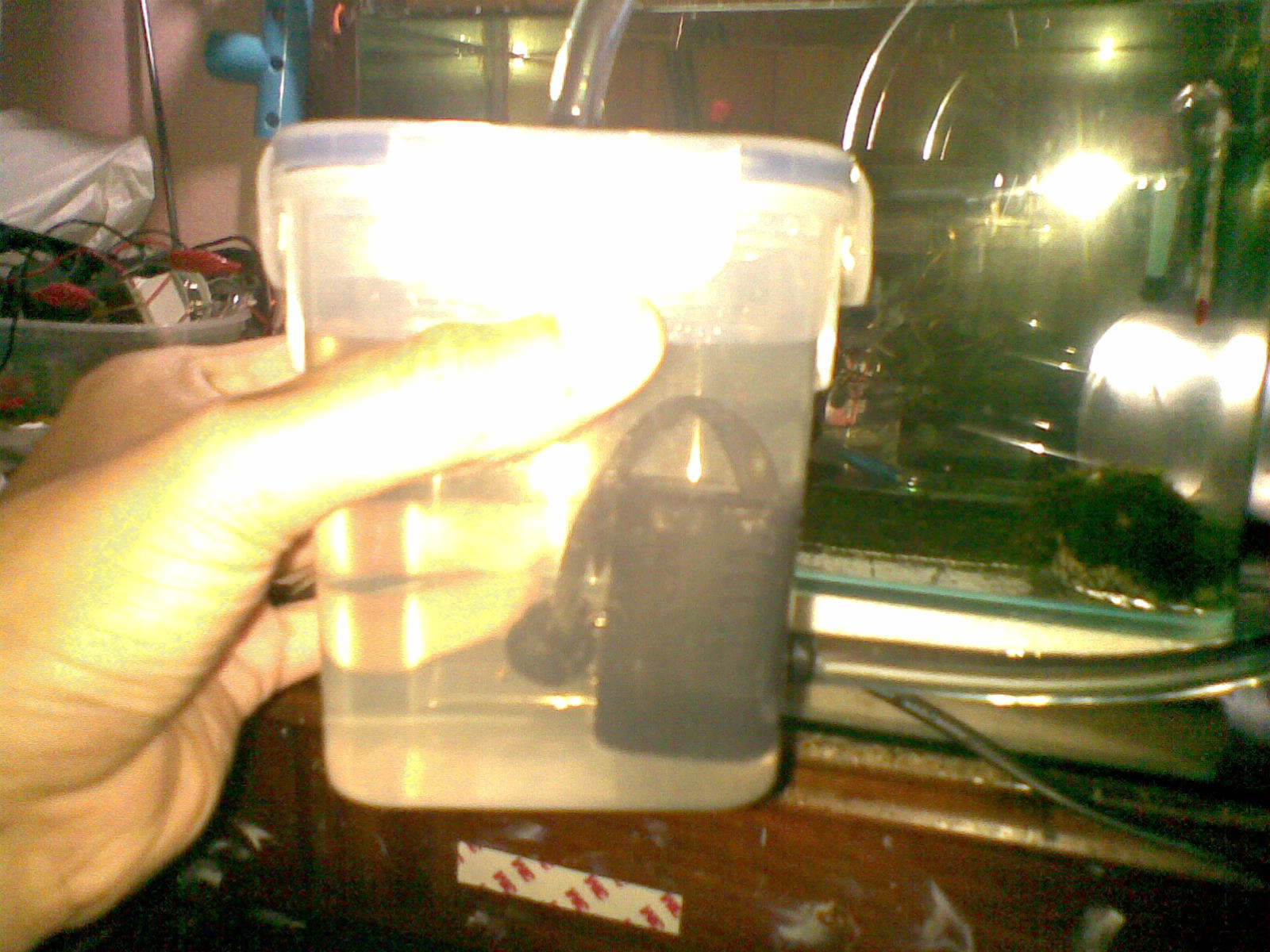

อันนี้ปั้มทดสอบครับ แต่ตัวปั้มอยู่ด้านล่าง

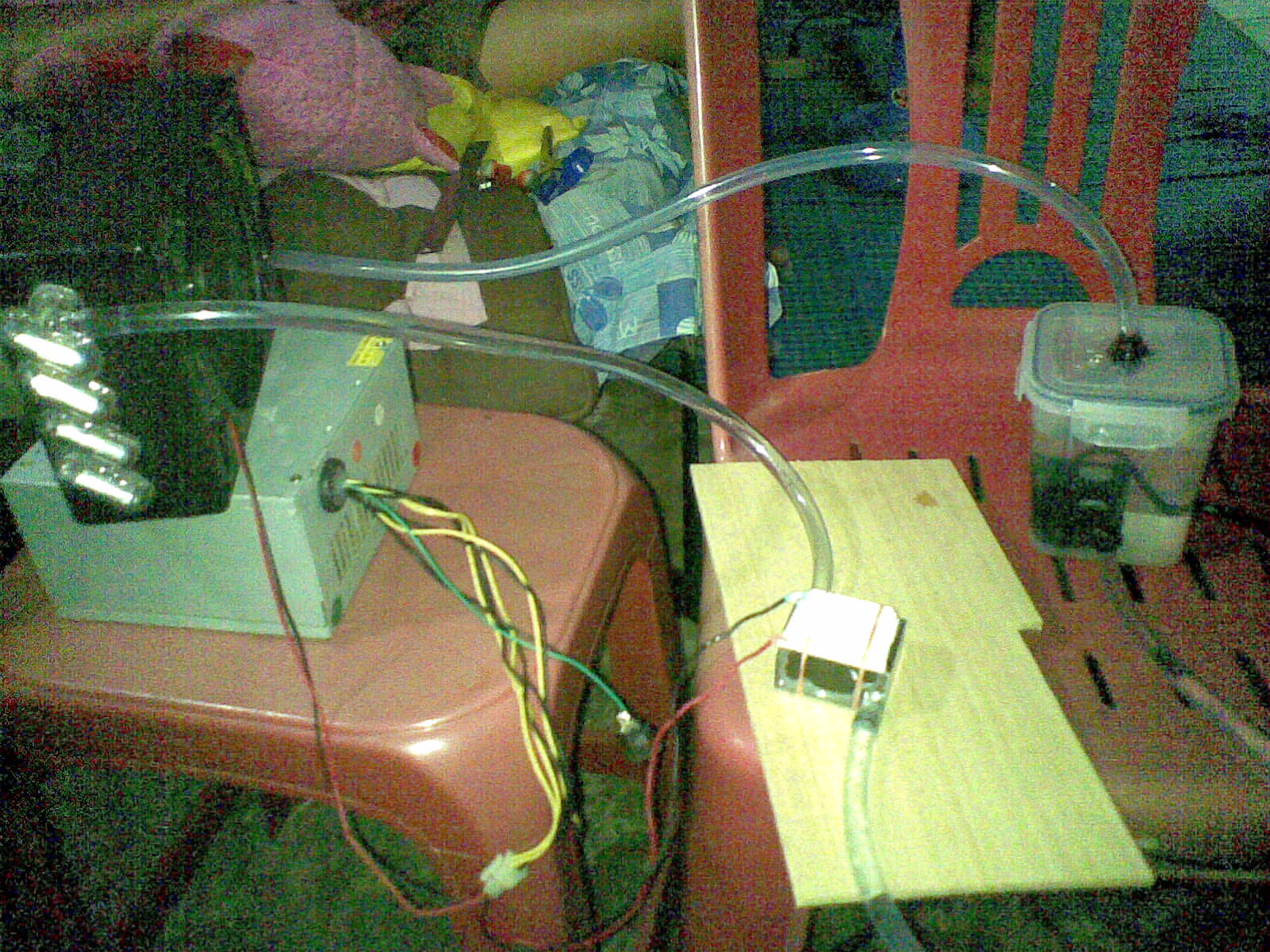

พอเอามาต่อ คร่าวๆจะได้ประมาณนี้แล้วก็ทดสอบเดินไฟ เดินปั้มครับ

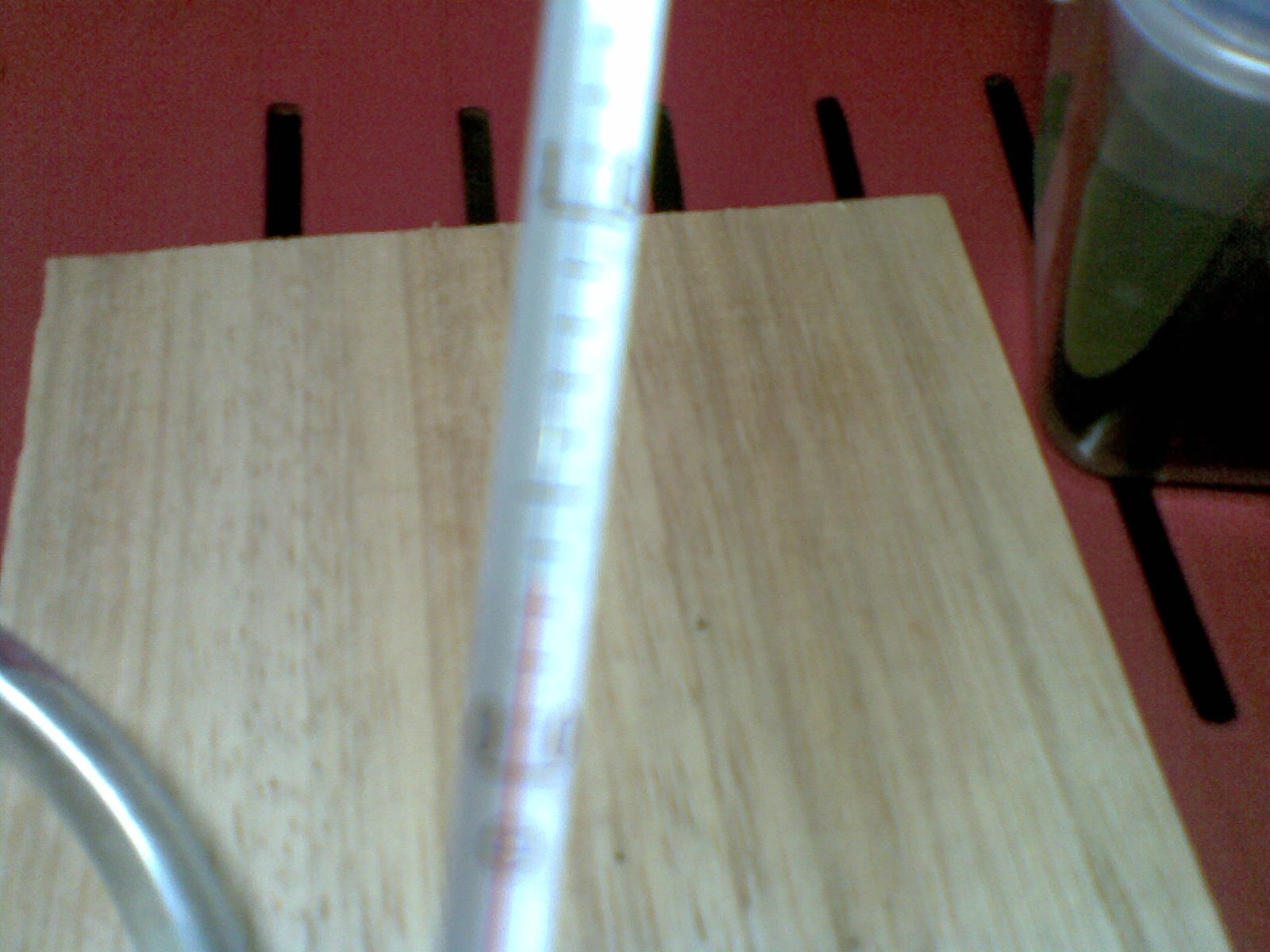

ผลที่ได้คือ เป็นที่น่าพอใจในระดับนึงเพราะเิดินเครื่อง5นาที น้ำแข้งเกาะเต็มเลยครับอย่างไว
ภาค2 คือ แหล่งจ่ายไฟพาวเทียร์ แหล่งจ่ายไฟ เทมคอนโทรน และเทมคอนโทรนครับ

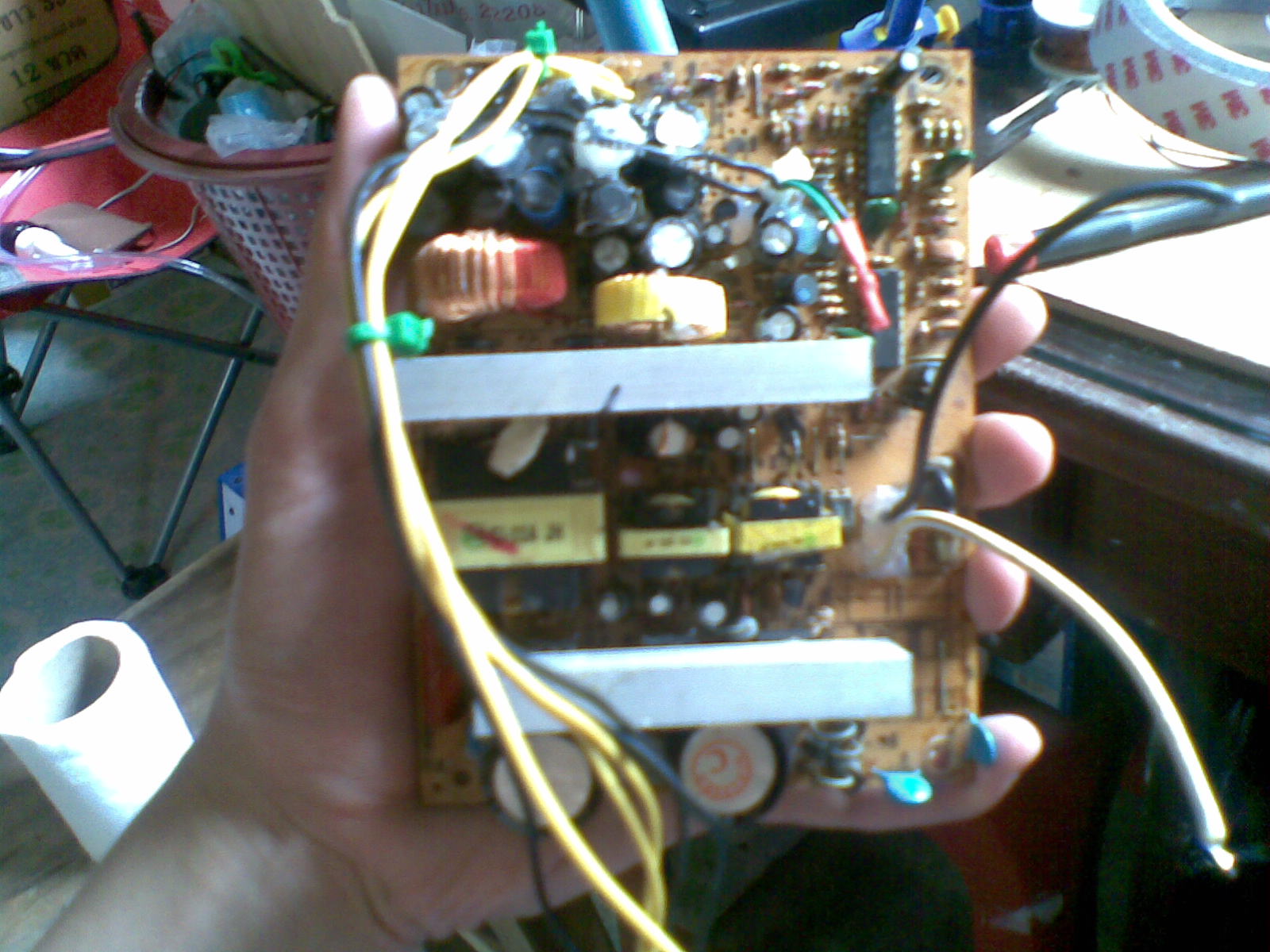

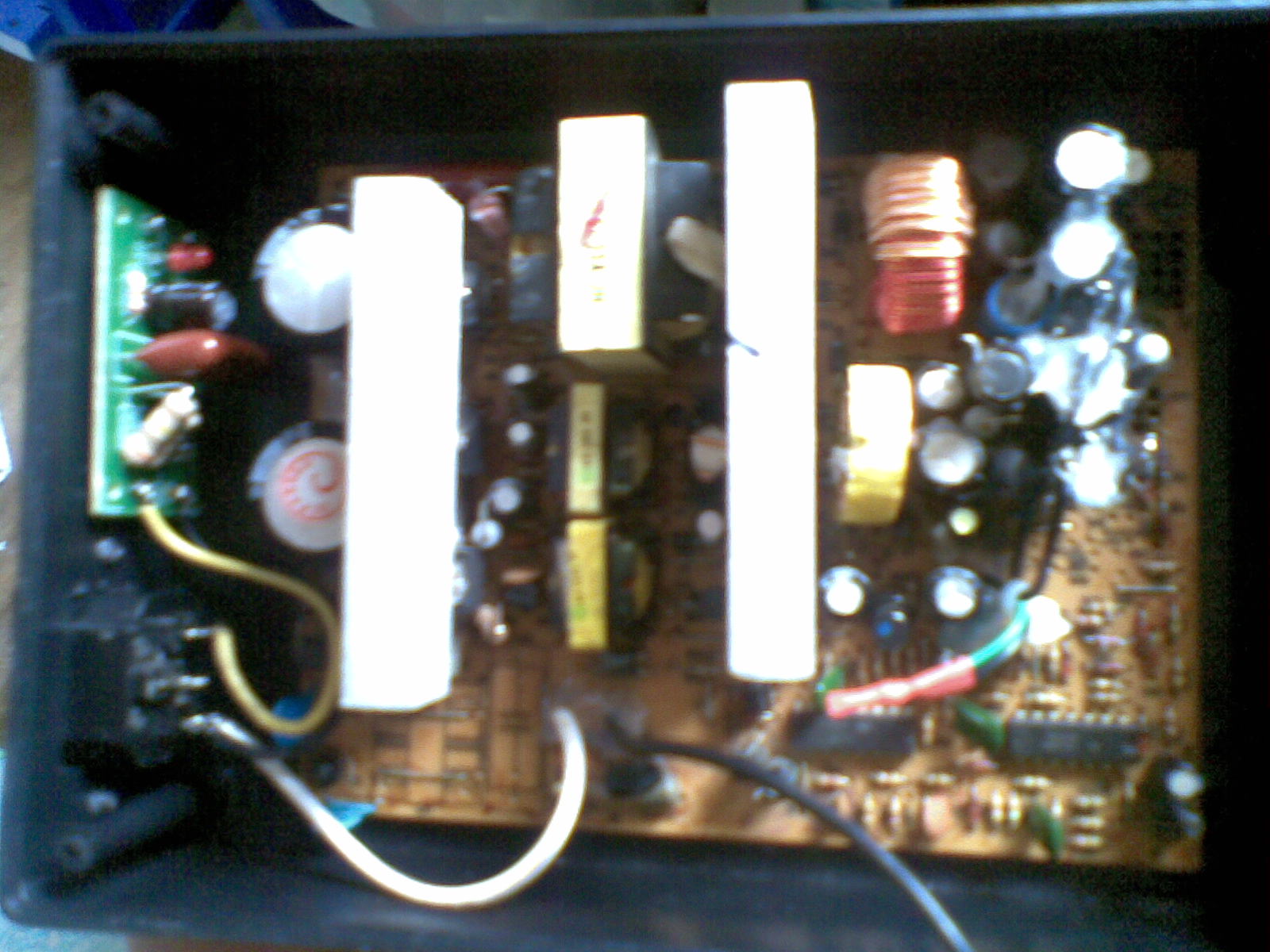

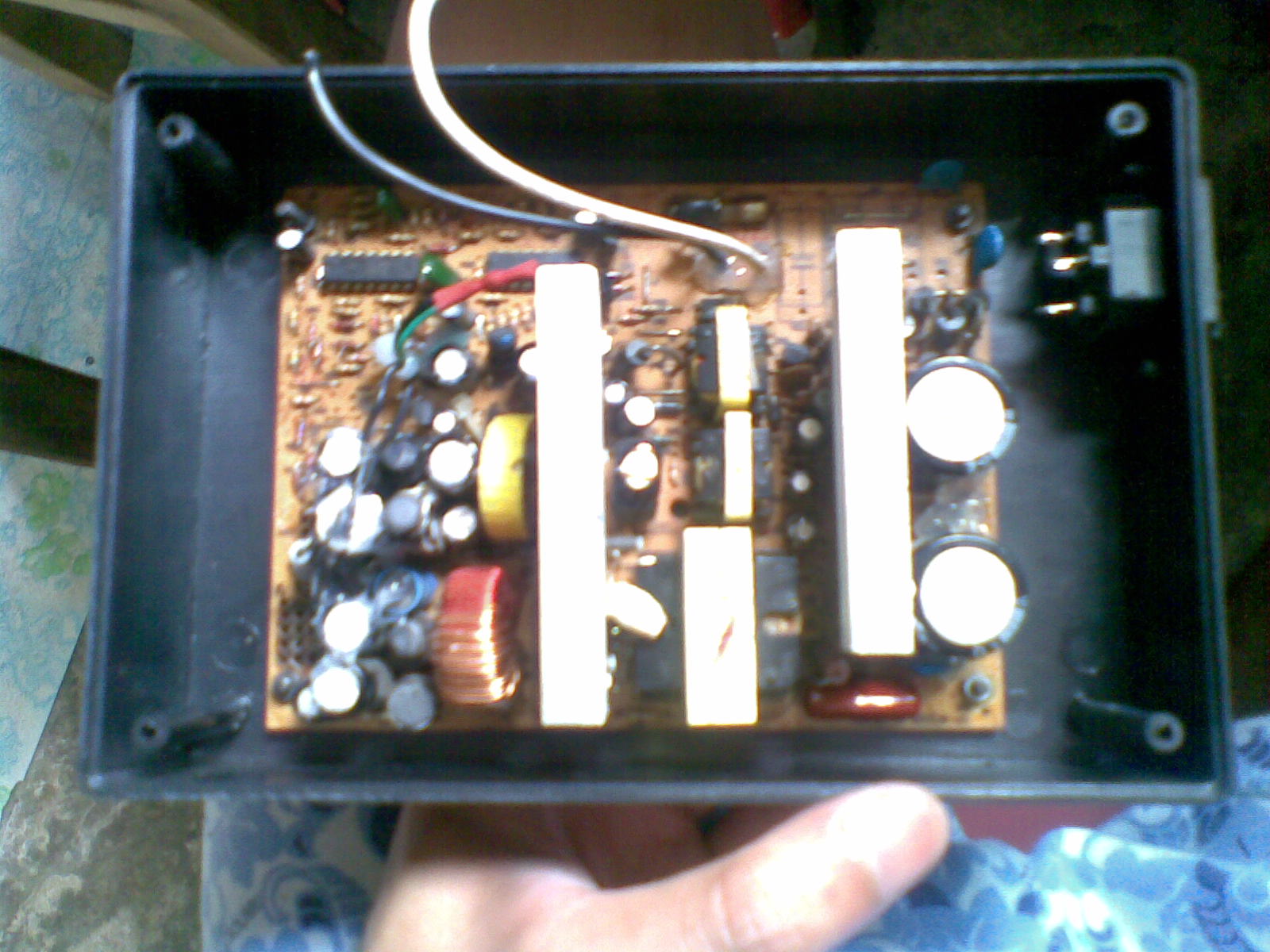

อันดับแรกคือการชำแหละ แหล่งจ่ายพาวเทียร์คับ รื้อสายที่ไม่เกี่ยวออกให้หมด จนเหลือแค่สี เขียว เหลือง และ ดำ ครับ

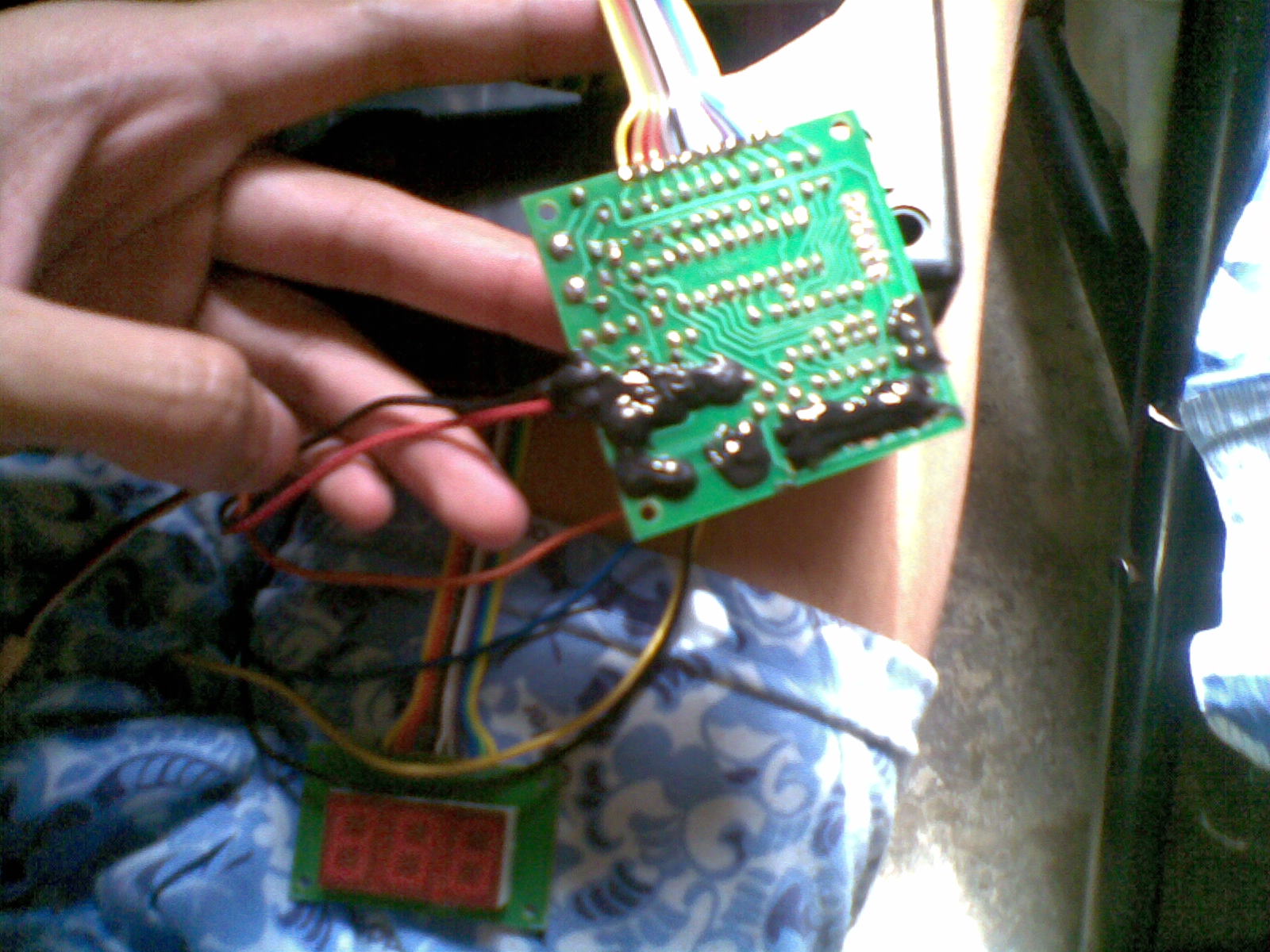

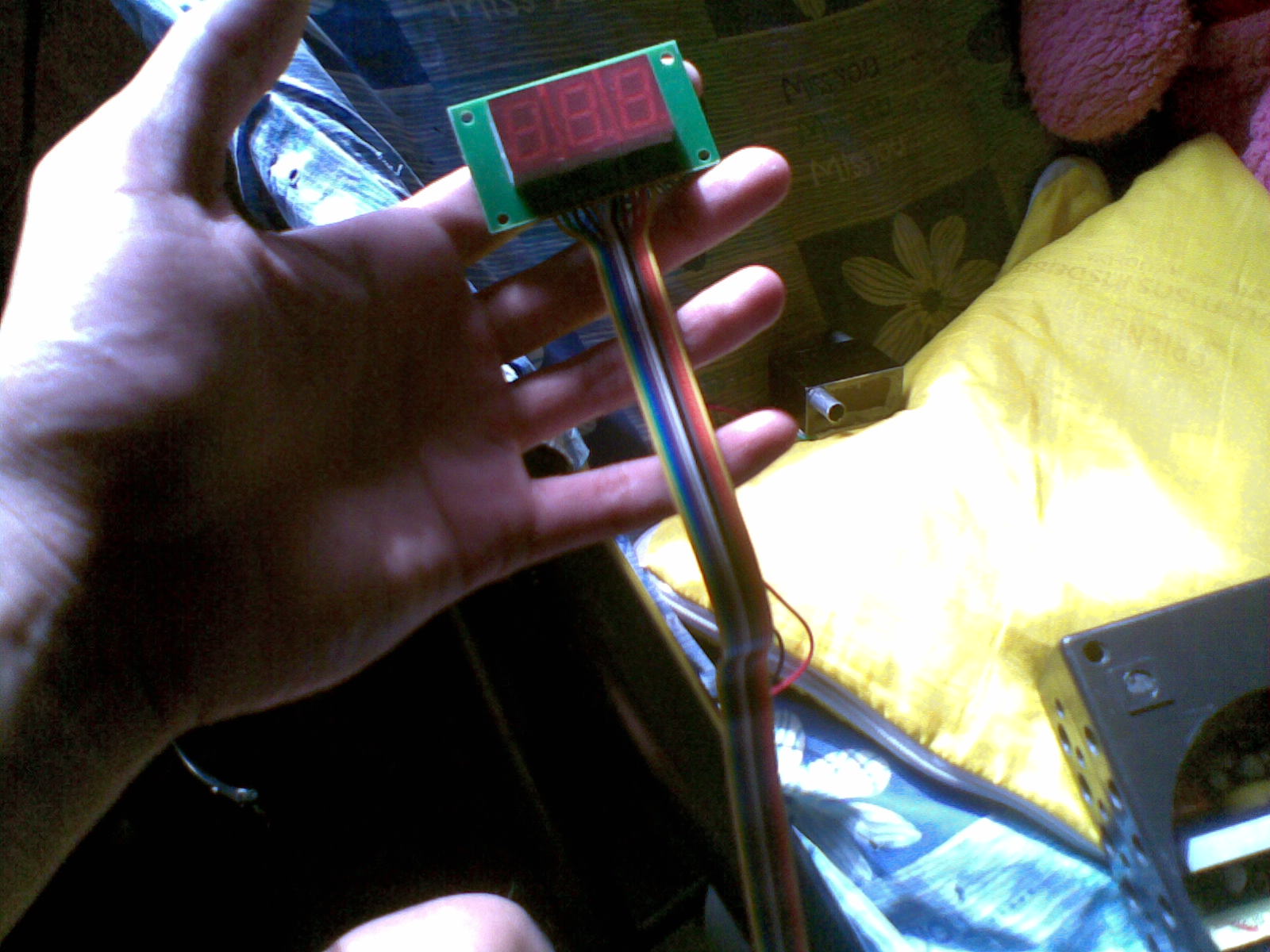

พัดลมไม่ต้องเอามา ไม่ได้ใช้เราจะใช้พัดลมตัวเดียวกับ อิเตอร์คูลเลอร์ครับ ต่อมาคือการทำเทมคอนโทรนเทมคอนโทรนจะไม่มีอะไรมากนอกจากเพิ่ม ความยาวของสายหน้าจอแสดงผล ตัววัดอุนหภูมิ และ ปุ่มอีก3ปุ่มครับ
จะได้ตามนี้ เริ่งงงละ พิมเองทำเอง งงเอง [งง]

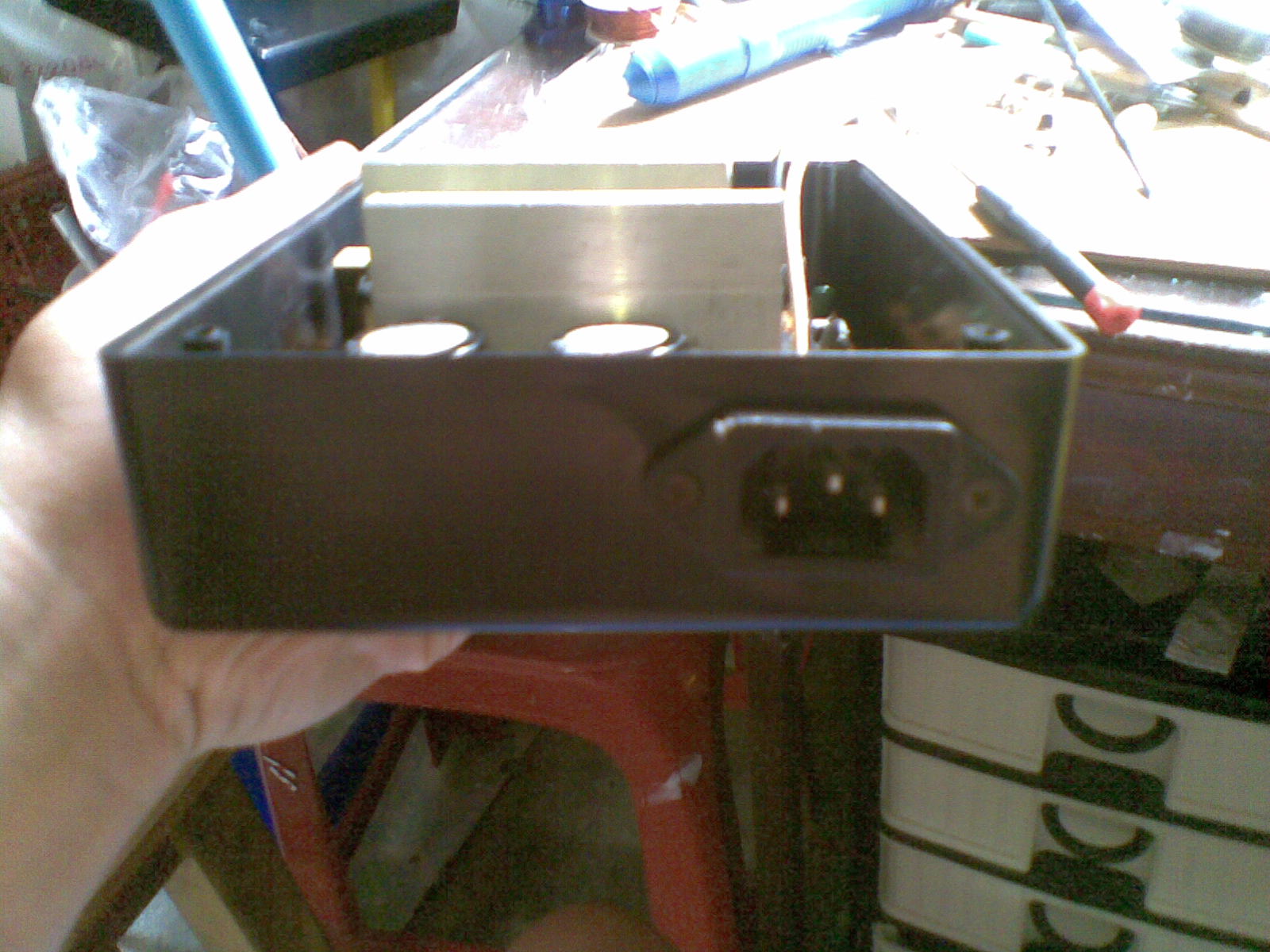

แหล่งจ่ายไฟ เทมคอนโทรนผมเลือกใช้วงจรไม่มีหม้อแปลงที่ทำเองครับ เหมือนที่ใช้ต่อ led แล้วทำการต่อวงจรเทมเข้ากับ แหล่งจ่ายครับ ตามขั้วน๊ะ แดงคือ + ดำคือ- ครับ แล้วเอาตัวแหล่งจ่ายไปต่อตรงแข้ากับ ปลั๊กคอมตัวเมีย ที่ถอดจากกล่องเก่าแล้วเจาะติดกล่อง นำสายเส้น220V เส้นใดก็ได้ ของแหล่งจ่ายพาวเทียร์ต่อเข้ากับ รีเลย์เทมคอนโทรนแล้วโยงจากอีกขั้วของตัว เทม ไปหาขั้วปัล๊กตัวเมียคอม ครับ นำสาย220V อีกเส้นต่อเข้ากับขั้วของปลั๊กที่เหลือด้วยคับ แล้วเอาทุกอย่างลงกล่องโดยให้วงจรแหล่งจ่ายพาวเทียรือยู่กลางกล่อง เทม อยู่ซ้าย แหล่งจ่ายเทม อยู่ขวา วงจรก็เสร็จละ แล้วลองเสียบปลั๊ดกูครับ (เช็คให้ดีก่อนเสียเด๋วไฟทั้งบ้ายจะดับเอาง่ายๆ) ลองเอามือจับที่เซนเซอร์ เทมครับ ถ้าวงจรสมบูรณ์ อุหภูมิสุงกว่าที่ตั้งไว้ จะมีเสียงดัง แต็ก จงจรแหล่งจายพาวเทียร์จะทำงานครับ

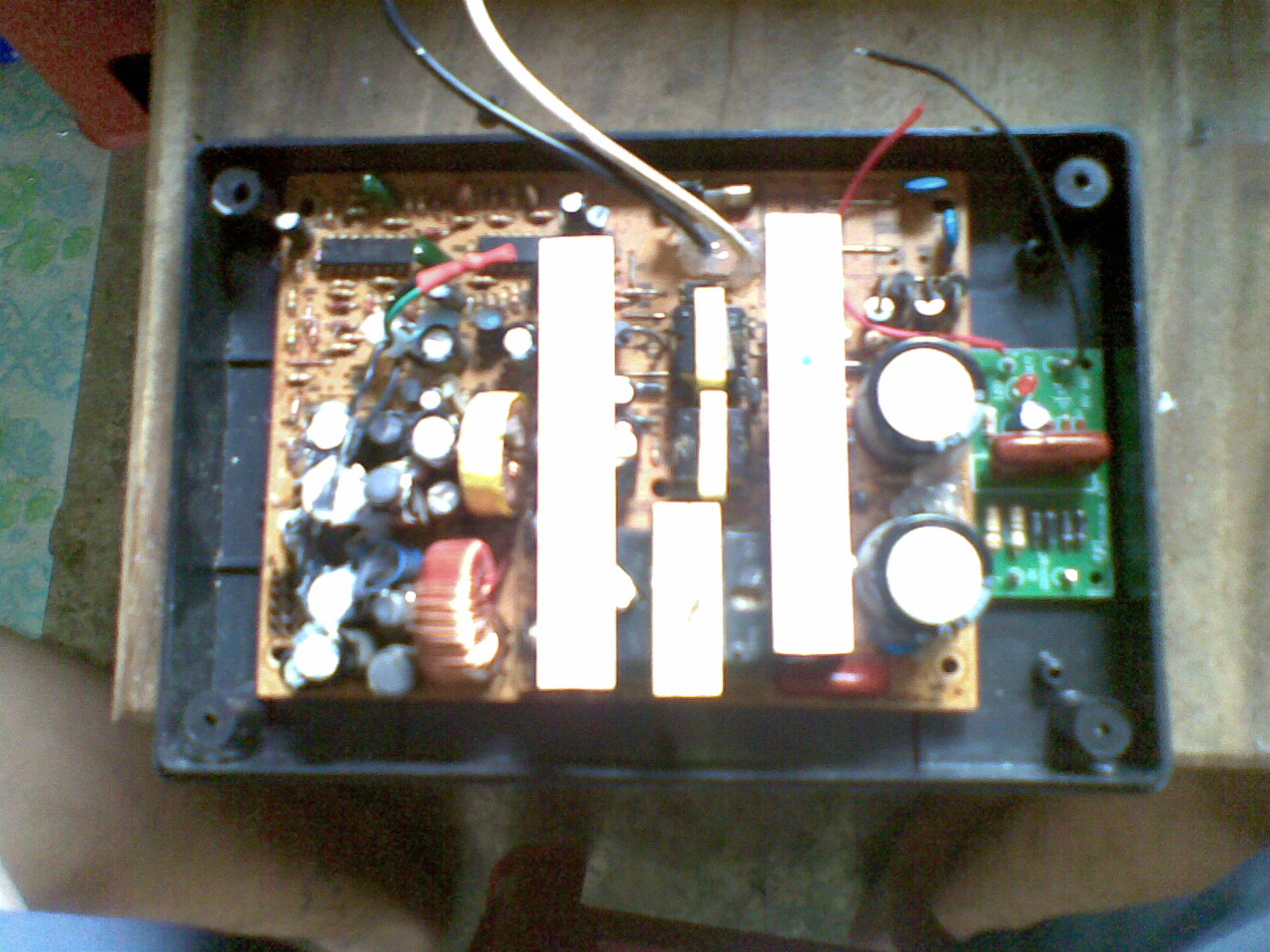

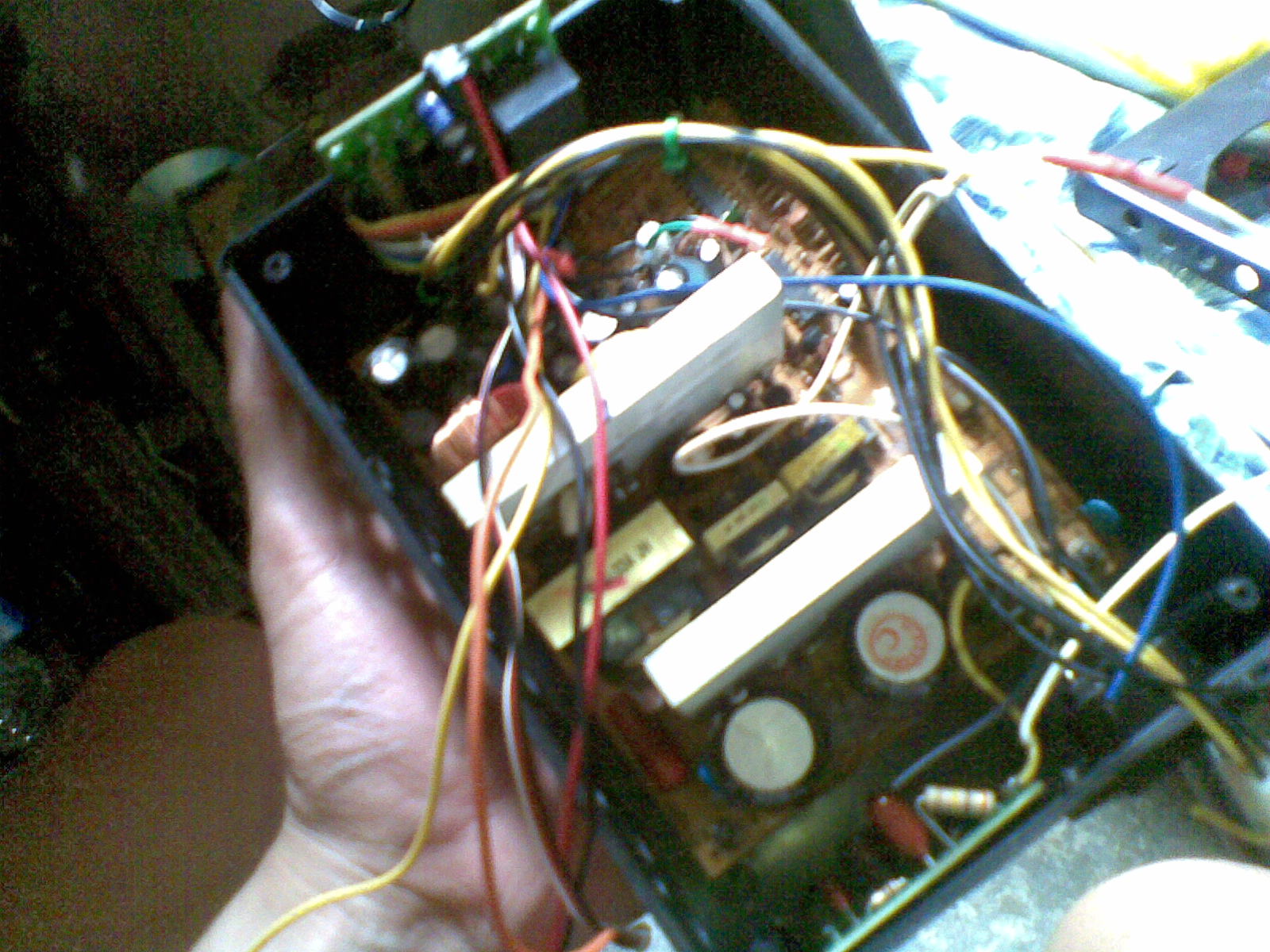

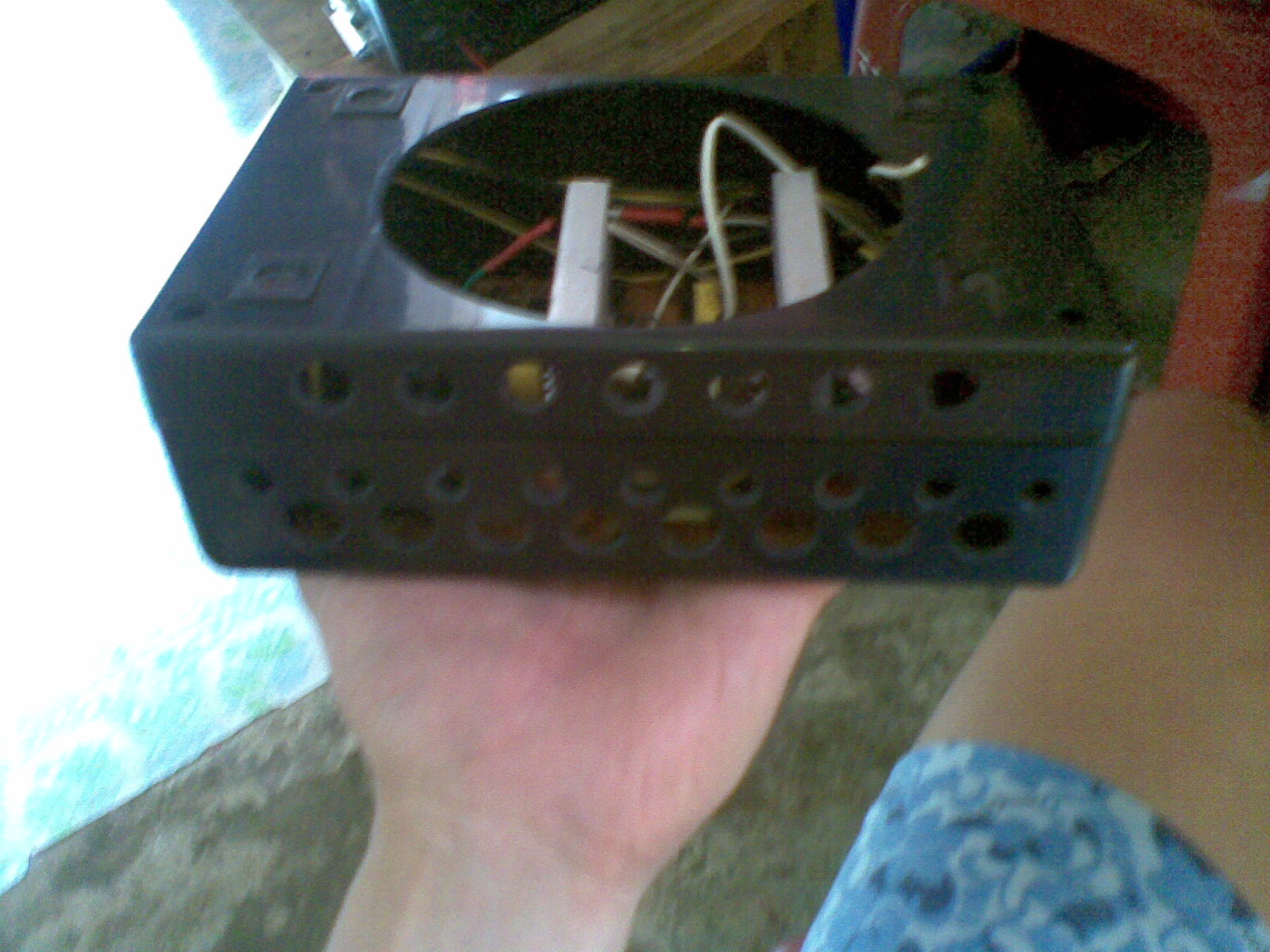

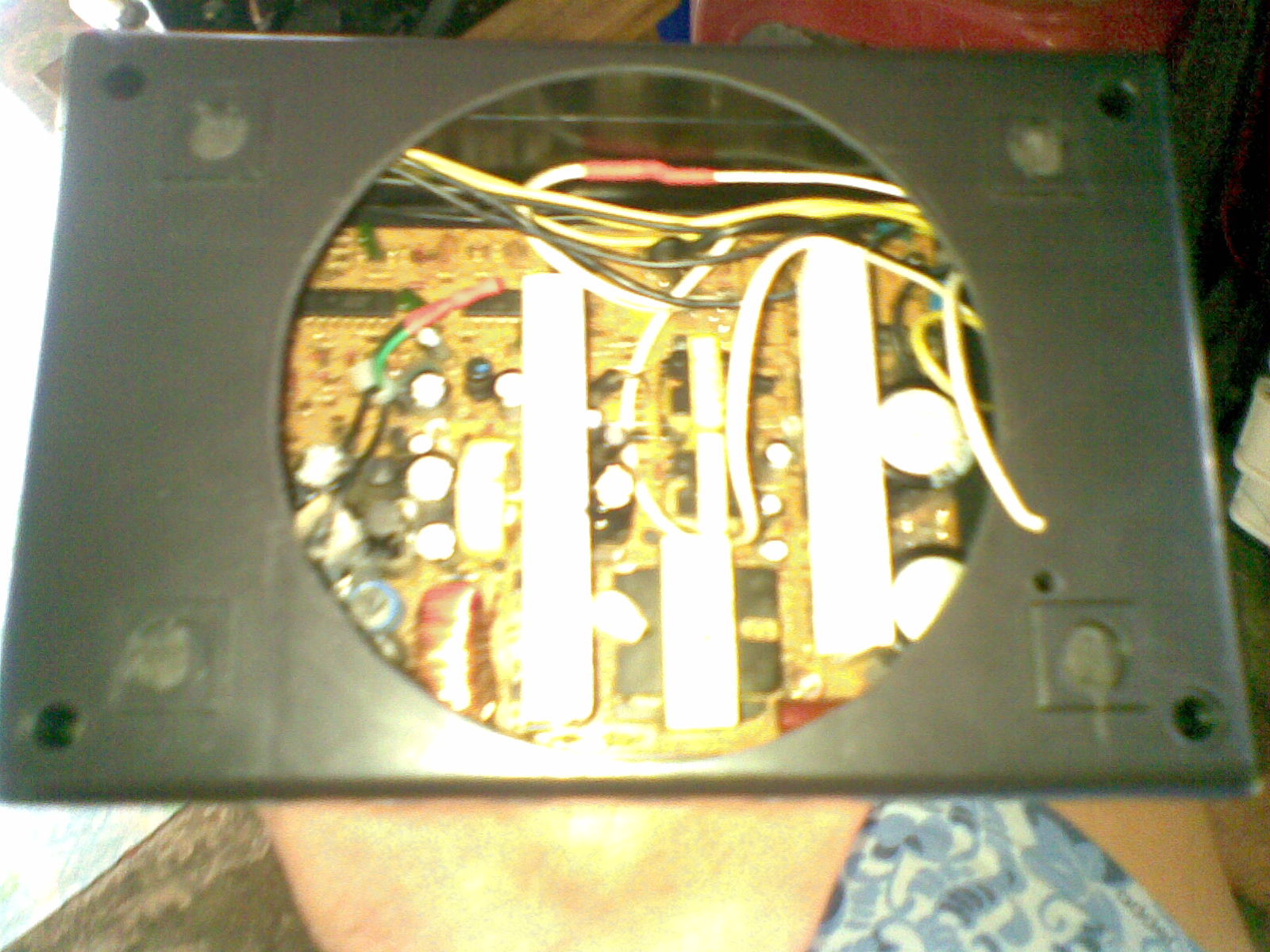

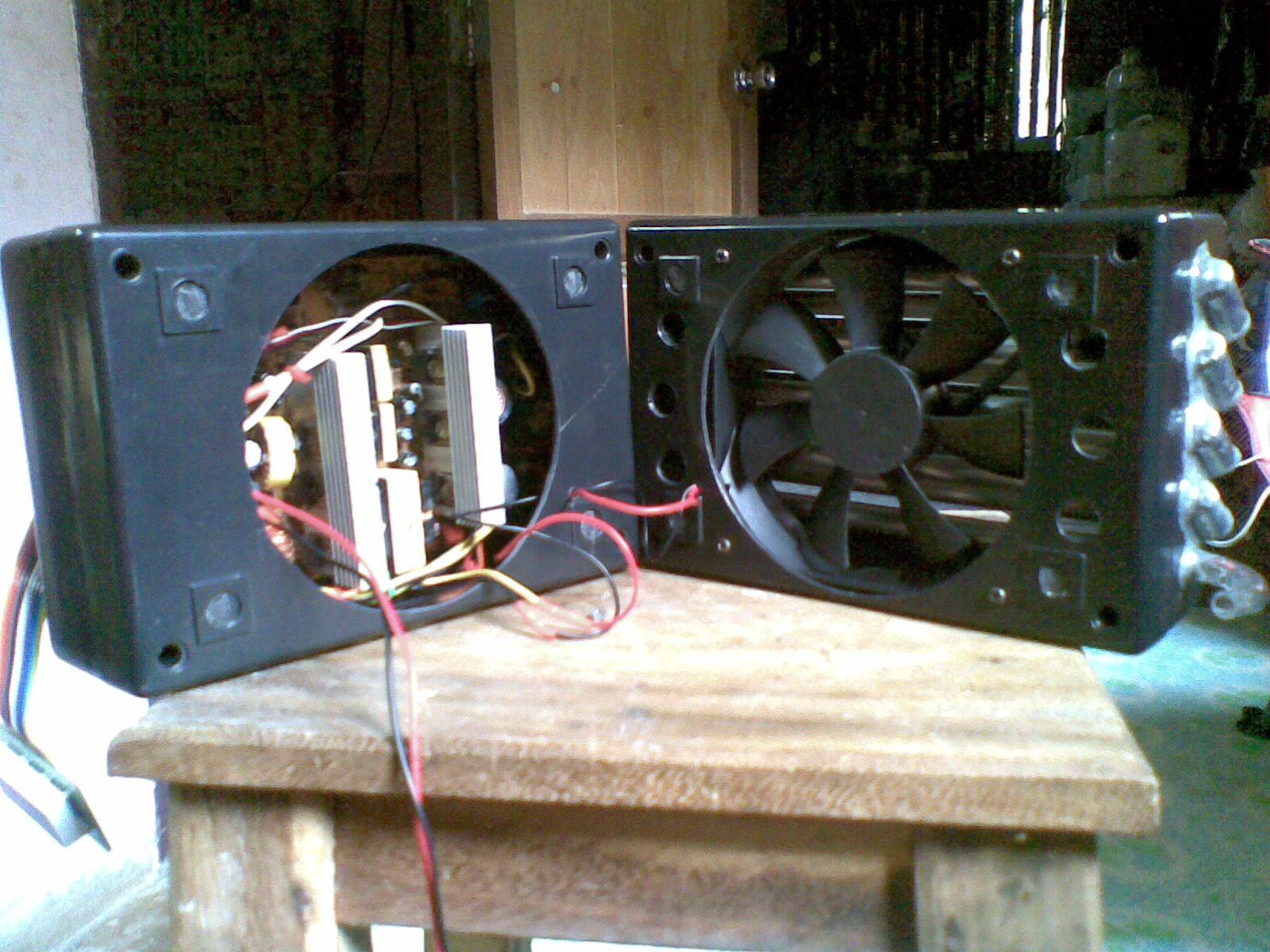

กล่องอเนกประสงค์จเมื่อแกะมา จะมี อันใหญ่กับอันเล็กครับ ให้เจาะรูฝาเล็กให้เท่ากับหน้าพัดลมเหมือนอิเตอร์คูเลอร์ ส่วนฝาใหญ่ที่ีใช้ใส่วงจร ให้เจาะเป้นรูพรุนในด้านยาวของฝากล่องใหญ่ ส่วนด้านหน้ากล่องครงใกล้ๆของให้เจาะเป็นรูใหญ่ๆหน่อยเพื่อจะได้ร่อนสายไฟที่เป้นวงจรผ่านมาได้แล้วยืดทุกอย่างลงกล่องตามรูปครับ

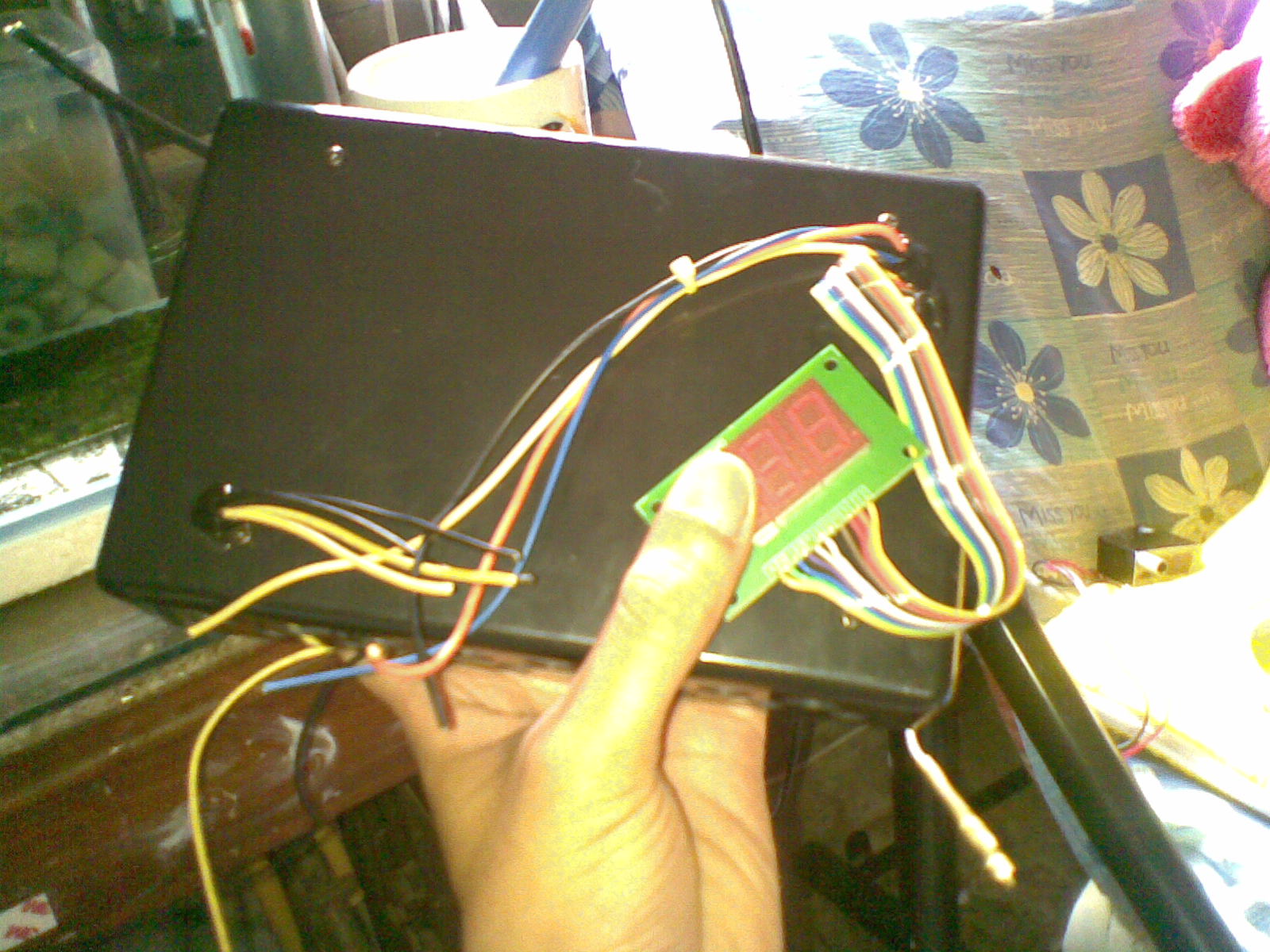

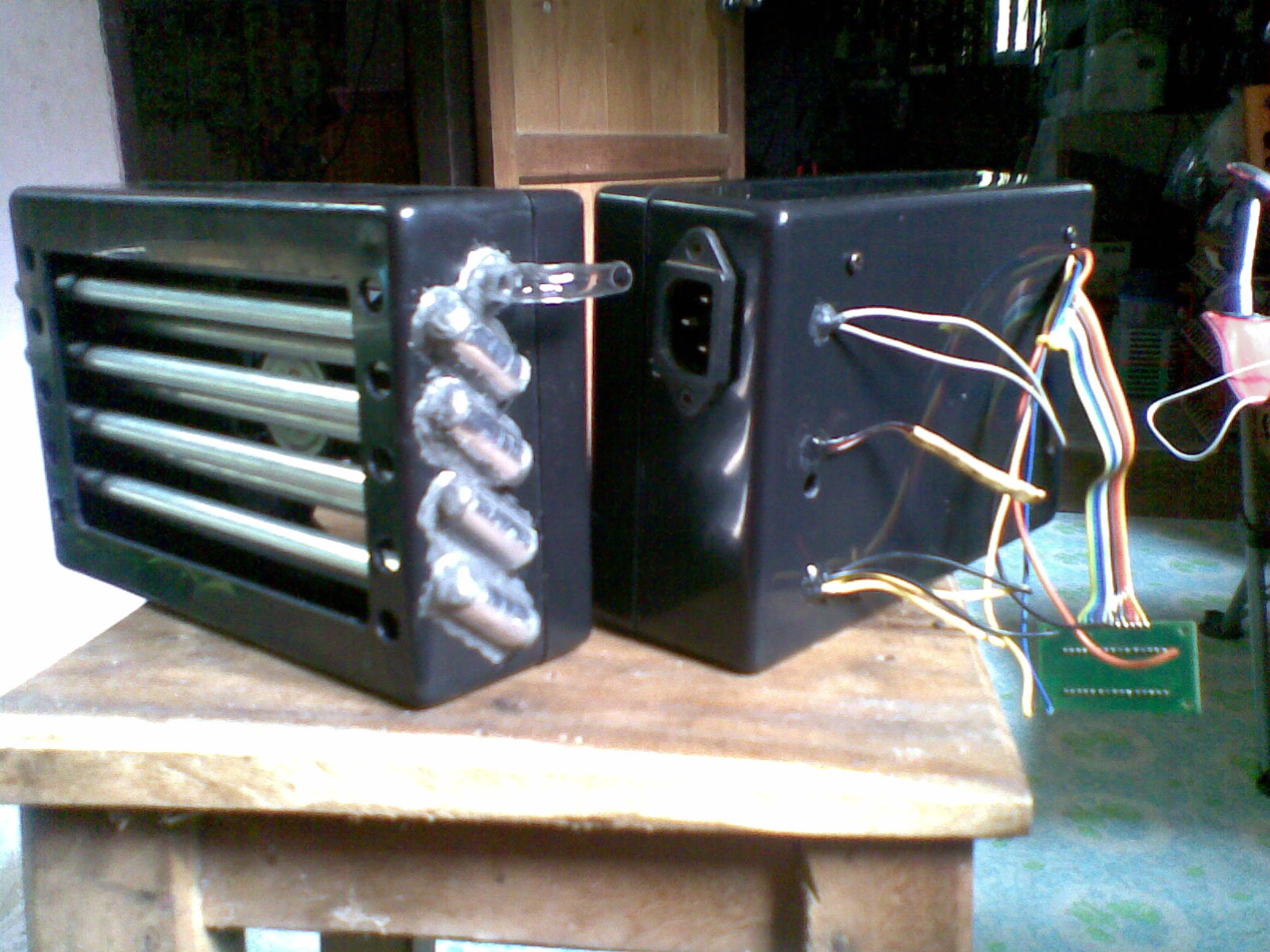

สายไฟที่ผ่านออกมาทางด้านหน้ากล่องมีดังนี้ สายไฟสีเหลือง2 ดำ 2 หน้าปัด เทมคอนโทรน สายปุ่มเทม4สี มีเหลือง ส้ม น้ำเงิน ดำ สายเซนเซอร์วัดอุณหภูมิ สายไฟ220V 1คู่ จะเหลือสายที่ไม่ได้ร่อนมาอยู่2เส้นคือ เหลือง 1 ดำ 1 ให้เอาไปต่อกับพัดลมอิเตอร์คูลเลอร์ครับ เหลืองคู่กับแดง ดำคู่กับดำ ครับ ออกมาคร่าวก็จะได้ตามนี้เน้อ
ถ้าต่อจงจรถูกหน้าปัดของเทมจะแสดงตัวเลข อุณหภูมิ ออกมา แต่พัดลมจะไม่หมุนครับ เมื่อเอามือไปจับเซนเซอร์เมื่อความร้อนสุงกว่าจะดับที่ตั้งไว้ พัดลมก็จะหมุน ไฟแสดงการทำงานรีเลย์จะสว่างครับ (วงจรเทมบางอันก็ไม่มีไฟเน้อถ้าอยากให้มีไฟก้ต่อจากแหล่งจ่ายพาวเทียร์ได้เลยโดยใส่ตัวต้านทาง2K ต่อ1ดวง)
จบการรายงาน ภาค2แต่เทียงเท่านี้นะครับ ชอบกด+นะครับ ภาคต่อไปตอนอวสาร ทำห้องเย็น ต่อปั้ม และจับทุกอย่างลงกล่อง เชคผลการทำงานครับ [on_061] [on_061] [on_061]
