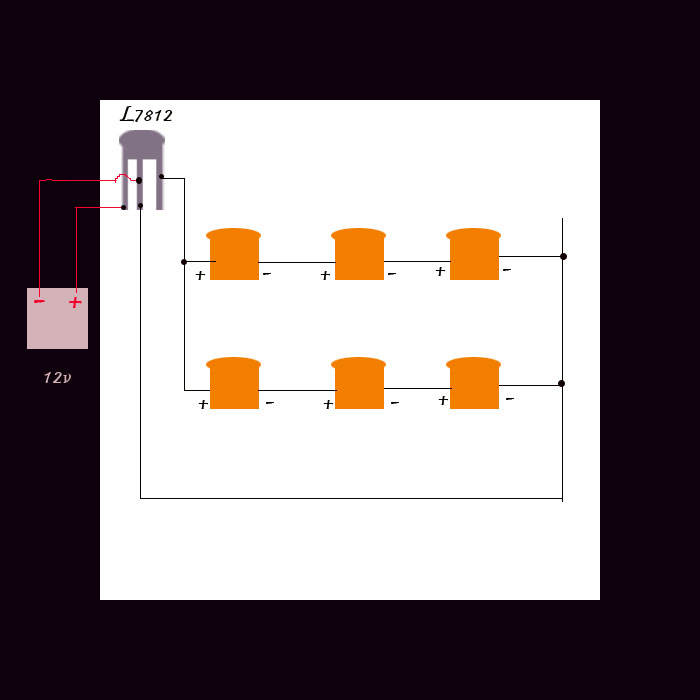

จากรูป ให้หันตัวไอซี เข้าหาตัวนะครับ
การต่อแบบอนุกรม LED 6 ตัว ตัวโคมควรใช้อลูมิเนียม
- ใช้ ซิลิโคน ใส่ CPU + กาวตราช้าง
   1. กาวซิลิโคนหยอดตรงกลาง หลอด
   2. ใช้กาวตราช้าง หยอดด้านข้างๆ หลอด เป็นวงกลม แล้วปะที่ตัวโคมอลูมิเนียม กดแน่นๆ ให้ซิลิโคนปี้ออกมาด้านข้างเลยครับ

ใช้ไอซีใช้ ตัว L7812   1 ตัวสามารถต่อได้ 6 หลอด จะพอดีเลยนะครับ
สายไฟอย่าเล็กเกินไปนะครับ ให้พอดีๆ

เอาแค่นี้ก่อน ไม่ค่อยว่างเลย ^^" มีอะไรสอบถามได้ครับ

ใครวาดภาพสวยก็วาด มาวางได้ครับ ผมรีบอิอิ

[kingarcher]

เหอะๆ โพสไว้ผิดห้องตั้งนาน  [on_007]

[kingarcher]

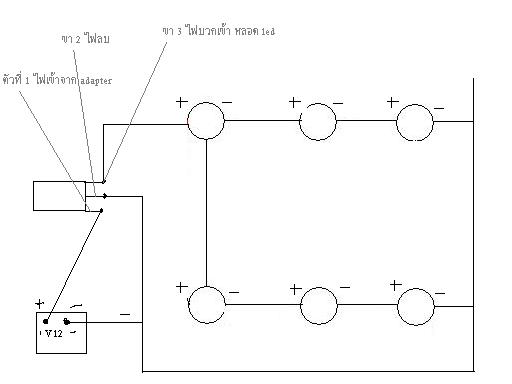

ทำรูปการต่อวงจร led3W ให้อีกทีอันนี้ อาจเข้าใจกว่าข้างบนครับ

[kingarcher]

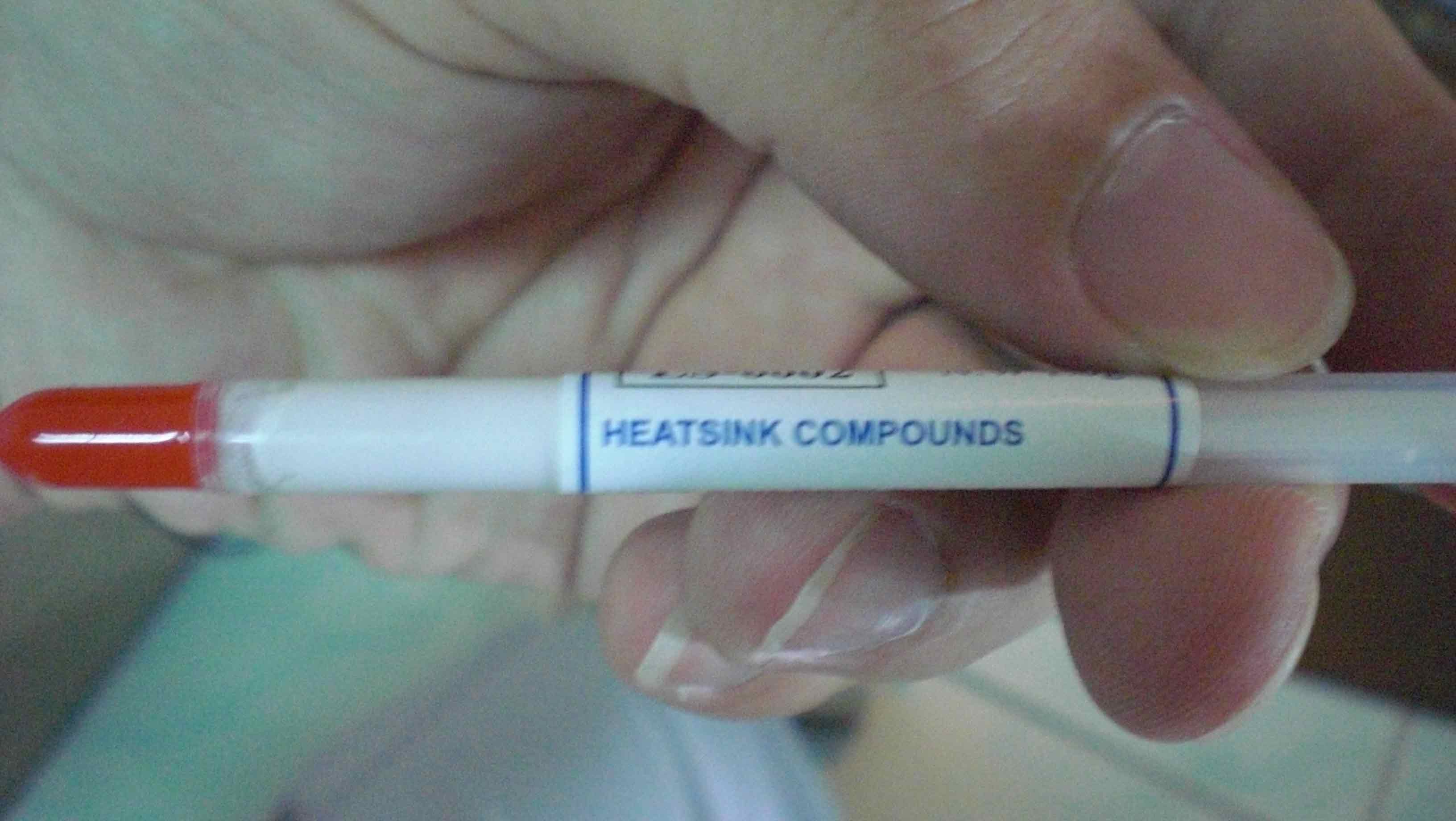

ซิลิโคน ใช้ระบายความร้อน cpu เราก็เอามาใช้งานนี้ซะเลย  n032

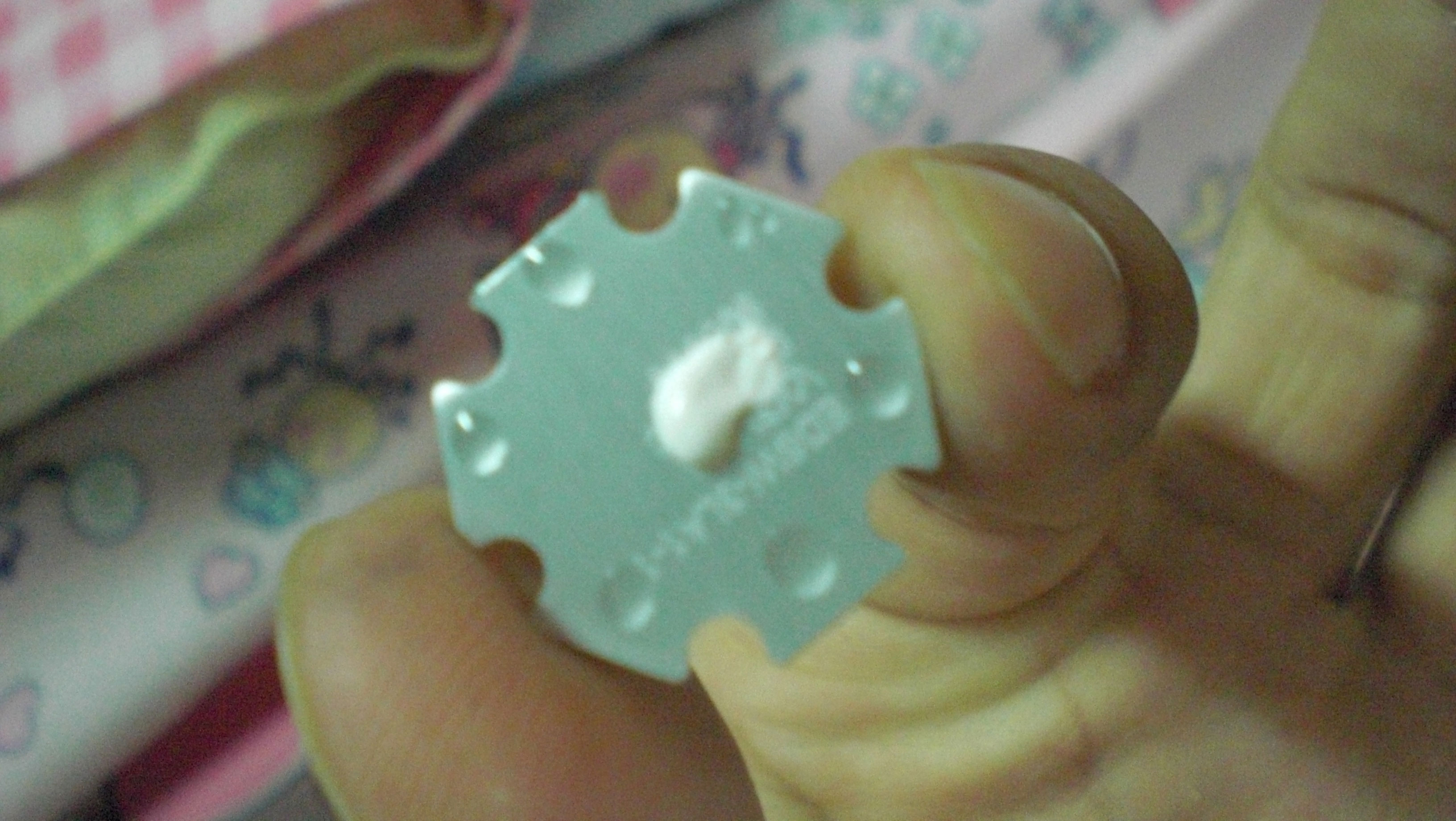

วิธีการหยอดซิลิโคน หยอดตรงกลางเลยครับ
ข้างๆ ใช้กาวตราช้าง จิ้มๆ ให้รอบ ตามรูปเลย


ใส่ซิลิโคน และกาวตราช้างเสร็จ ก็นำมาปะกับอลูมิเนียม  ของเรากันเลยครับ

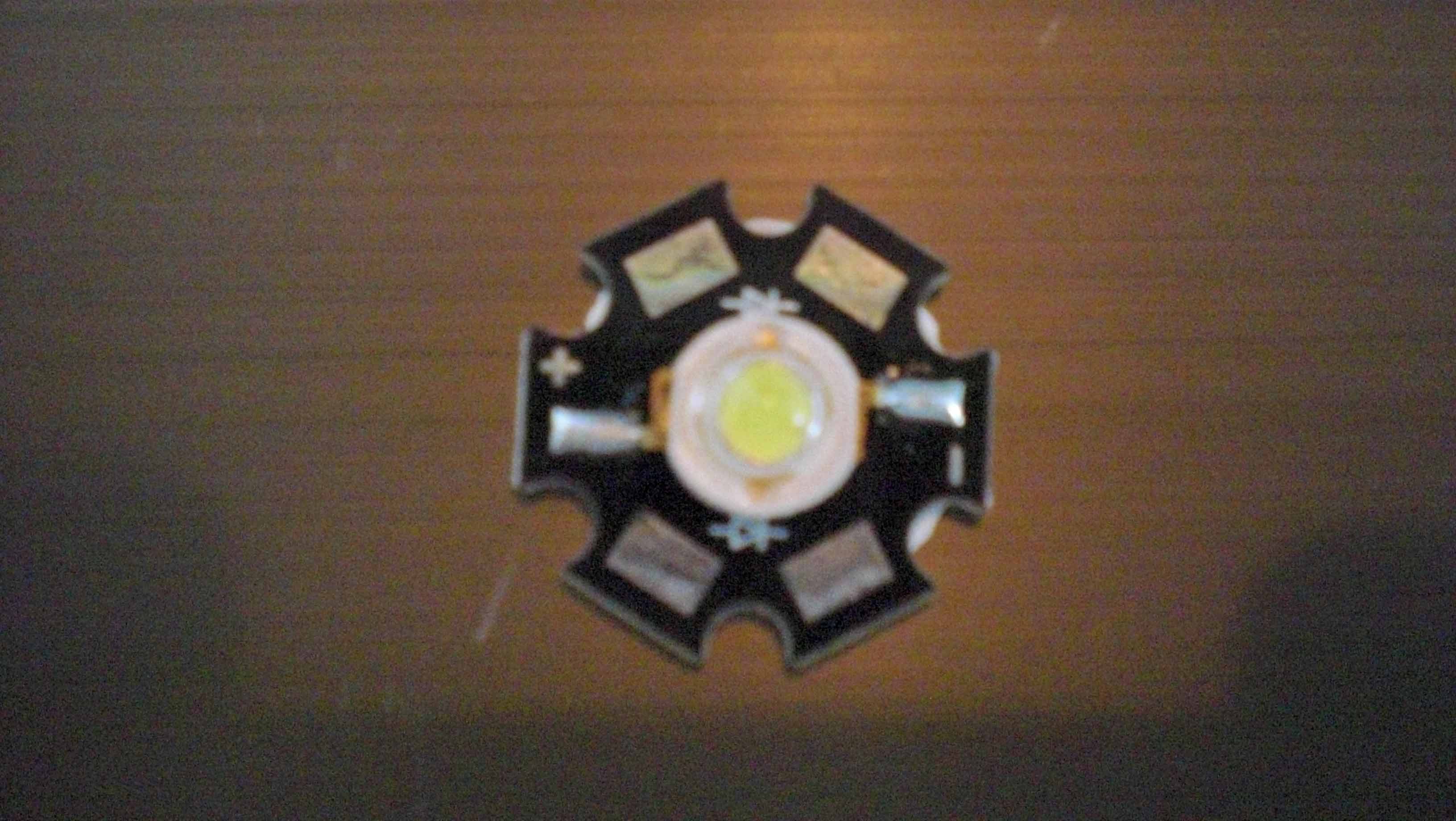

ให้เอานิ้วโป้งกด ด้านข้าง led แรงๆ เลยนะครับ ให้ซิลิโคนปี้ออกมาด้านข้าง ดังรูป (ซิลิโคนสีขาว)
สำหรับโคมอลูมิเนียม หาเลือกตามต้องการเลยนะครับ  [เจ๋ง]

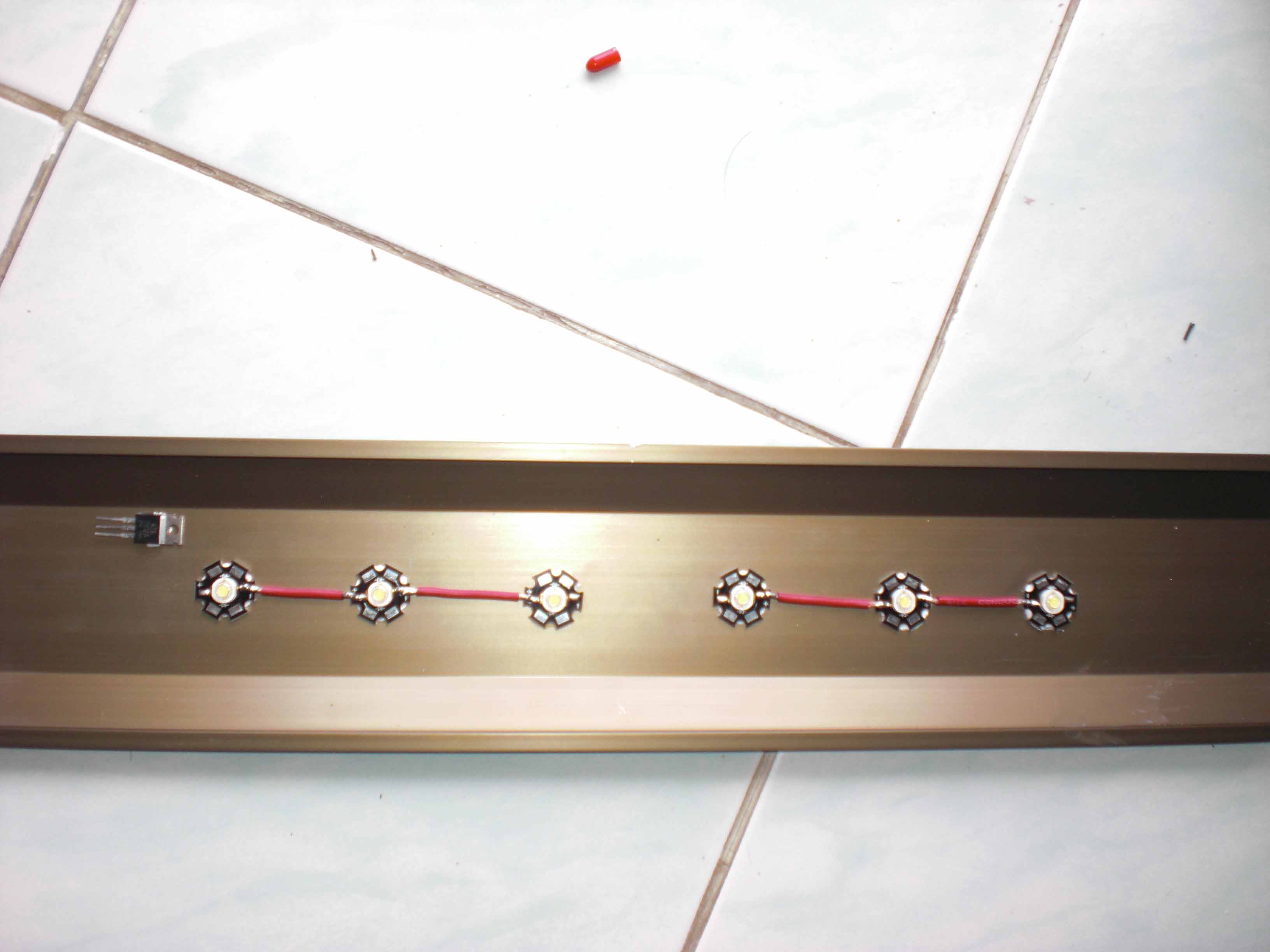

ทำครบ 6 หลอด ก็จะได้ตามรูปนี้ครับ ใครต้องการเยอะๆ ก็ใส่ไปไปตามนั้นอีกแถวเลยครับ
วงจรอยู่ด้านบนนะครับ ทำไม่ได้ลองดูวงจรการต่อข้างบน
ใช้ Switching Power supply ในการจ่ายไฟครับ



เป็นอันเสร็จเรียบร้อยครับ
ใช้ได้อีกหลายปีเลยทีเดียวครับ สู้ๆ  [on_026]


____________________________________________________________
ของแถม

[jo__qo_op]

ขอถามหน่อยครับ หลอดแบบในรูป 1w ใช่ป่าวครับ



และถ้าไม่รบกวน ทำแผงวงจรให้ดูแบบง่ายๆได้ป่าวครับ  hah1

[Coffman]

 [เจ๋ง] สุดยอด

[kingarcher]

ขอถามหน่อยครับ หลอดแบบในรูป 1w ใช่ป่าวครับ



และถ้าไม่รบกวน ทำแผงวงจรให้ดูแบบง่ายๆได้ป่าวครับ  hah1

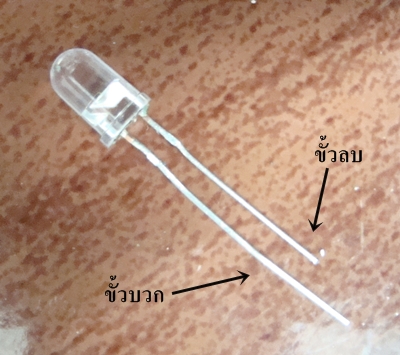

ตัวนี้ เป็นหลอด 5mm super bright ครับ ถ้าเดาไม่ผิดนะ ไม่ใช่ 1W ถ้า 1W ทรงมันคล้ายกับตัวอย่างผมข้างบนครับ

5mm ก็พอจะใช้ได้นะครับ แต่ต้องใส่เป็น 100หลอด สำหรับตู้ กว้าง 12 นิ้ว คือวางชิดให้มากที่สุดเลย แล้ววางโคมสูงไม่เกิน 1 ฟุ๊ตนะครับ ตัวต้านกระแสไฟต้องเป็นตัว R ครับ ไม่ใช่ L เหมือนที่โพสไป ลองศึกษา เหมือนจะมี นะครับแบบ 5mm 10mm

วงจรต่อเหมือนกันกับผมได้ครับ แต่ต่ออนุกรม 3 หลอดต่อตัว R 1ตัว ผมเคยใช้ R200 Ohm (โอม) น่าจะใช้ได้นะครับ นานๆ แสงดรอปลง หลอดขาดง่ายครับตัว 5mm แนะนำ  10mm ดีกว่านะ
ดูเกรดดีๆครับ สำหรับ หลอดแบบนี้

[kingarcher]

[เจ๋ง] สุดยอด

ขอบคุณครับพี่เก่ง

 [on_055]
ช่วงนี้ไม่ได้เข้าไป ดูของร้านเล้ย.. ไม่ค่อยว่างงะครับ ตู้ก็ตะไคร่ตึม ทำไงดีครับ pm มาบอกหน่อย

[LittlePom]

ขอทราบ ราคา หลอด ครับ

[kingarcher]

0805500221 คุณจิมครับ รู้สึกตัวละ 120กว่า  lens 27บ.
lens ช่วยในการควบคุมแสงได้ดีครับ สว่างขึ้นกว่าเดิมเกือบ หลาย เท่าเลย  [on_008]
LED  <<< คลิกตามนี้..

[Coffman]

ขอบคุณครับพี่เก่ง

 [on_055]
ช่วงนี้ไม่ได้เข้าไป ดูของร้านเล้ย.. ไม่ค่อยว่างงะครับ ตู้ก็ตะไคร่ตึม ทำไงดีครับ pm มาบอกหน่อย

ตะไคร่อะไร

[jo__qo_op]

ตัวนี้ เป็นหลอด 5mm super bright ครับ ถ้าเดาไม่ผิดนะ ไม่ใช่ 1W ถ้า 1W ทรงมันคล้ายกับตัวอย่างผมข้างบนครับ

5mm ก็พอจะใช้ได้นะครับ แต่ต้องใส่เป็น 100หลอด สำหรับตู้ กว้าง 12 นิ้ว คือวางชิดให้มากที่สุดเลย แล้ววางโคมสูงไม่เกิน 1 ฟุ๊ตนะครับ ตัวต้านกระแสไฟต้องเป็นตัว R ครับ ไม่ใช่ L เหมือนที่โพสไป ลองศึกษา เหมือนจะมี นะครับแบบ 5mm 10mm

วงจรต่อเหมือนกันกับผมได้ครับ แต่ต่ออนุกรม 3 หลอดต่อตัว R 1ตัว ผมเคยใช้ R200 Ohm (โอม) น่าจะใช้ได้นะครับ นานๆ แสงดรอปลง หลอดขาดง่ายครับตัว 5mm แนะนำ  10mm ดีกว่านะ
ดูเกรดดีๆครับ สำหรับ หลอดแบบนี้

ขอบคุณมากครับแล้วจะลองทำดูครับ  +1 [เจ๋ง]

[buzaaa]

ซิลิโคน ใช้ระบายความร้อน cpu เราก็เอามาใช้งานนี้ซะเลย  n032



วิธีการหยอดซิลิโคน หยอดตรงกลางเลยครับ
ข้างๆ ใช้กาวตราช้าง จิ้มๆ ให้รอบ ตามรูปเลย


ใส่ซิลิโคน และกาวตราช้างเสร็จ ก็นำมาปะกับอลูมิเนียม  ของเรากันเลยครับ
ให้เอานิ้วโป้งกด ด้านข้าง led แรงๆ เลยนะครับ ให้ซิลิโคนปี้ออกมาด้านข้าง ดังรูป (ซิลิโคนสีขาว)
สำหรับโคมอลูมิเนียม หาเลือกตามต้องการเลยนะครับ  [เจ๋ง]


ทำครบ 6 หลอด ก็จะได้ตามรูปนี้ครับ ใครต้องการเยอะๆ ก็ใส่ไปไปตามนั้นอีกแถวเลยครับ
วงจรอยู่ด้านบนนะครับ ทำไม่ได้ลองดูวงจรการต่อข้างบน
ใช้ Switching Power supply ในการจ่ายไฟครับ



เป็นอันเสร็จเรียบร้อยครับ
ใช้ได้อีกหลายปีเลยทีเดียวครับ สู้ๆ  [on_026]


____________________________________________________________
ของแถม

หลอดที่ใช้ ค่า k เท่าไรครับ

[osga]

รบกวนถ่ามเรื่องการกินกระแสด้วยนะครับว่ากินกระแสเท่าไหร่ต่อหลอด  จะได้จัดหาแหล่งจ่ายได้ถูก

[kingarcher]

หลอดที่ใช้ ค่า k เท่าไรครับ

10,000K ครับ ตามทฤษฏีแล้วออฟแกรมฟ้านิดๆ
แต่ผมใช้อยู่ออกขาว ซะมากกว่าฟ้า   [on_026]

[kingarcher]

รบกวนถ่ามเรื่องการกินกระแสด้วยนะครับว่ากินกระแสเท่าไหร่ต่อหลอด  จะได้จัดหาแหล่งจ่ายได้ถูก

เรื่องกระแส
ขออิงจาก ลิ้งนี้นะครับ http://aqua.c1ub.net/forum/index.php?topic=92238.30
ลองศึกษาดูครับ

[Birdtero]

 036 12 V กี่ แอมครับ

[SMartupiD]

036 12 V กี่ แอมครับ

นั่นดิ งง

[kingarcher]

นั่นดิ งง

แอม เยอะๆเข้าไว้ครับจะได้ไม่ร้อน
18 ขึ้นไป

[Third 25.]

ต้นทุนในการทำเยอะไหมอะคับ  [on_003]

[kunming]

ตู้ทะเล 48X24X20(ย*ก*ส) ต้องใช้ประมาณกี่หลอดถึงจะสว่างทั่วตู้อ่ะครับ
ขอบคุณครับ

[พัชคอม {phatcomp}]

เยี่ยมครับต้องลองมั่งครับ แต่ต้องใช้กี่หลอดเอ่ย
