ตู้ 36 นิ้ว ใช้พัดลมกรงกระรอกตัวใหญ่ เย็นสะใจ แต่ต้องเติมน้ำวันละ 4 ลิตร 036 ไม่ไหว ยิ่งถ้าไม่อยุ่บ้าน3-4วัน น้ำหายเพียบ
ด้วยความขี้เกียจเติมน้ำลงตู้ไม้น้ำ จึงต้องพึงเทคโนโลยีหน่อย
ก็ทำระบบเติมน้ำอัตโนมัติ ด้วยลูกลอยไฟฟ้า ควบคุม Relay ให้เปิด pump เติมน้ำ เมื่อระดับน้ำต่ำ และปิด Pump เมื่อน้ำใกล้ล้นแล้ว
ไอ้ตัวขาวๆ2ตัวมุนล่างซ้ายเนี้ยแหละ ค้นหาในเวปจนเจอ ว่ามีบริษัทนำเ้ข้าจากสิงคโปร ก็เลยสั่งซะเลย 2 ตัว
การทำงานของสวิทช์ลูกลอย
โดยลูกลอยที่ใช้เป็นแบบ Normally Close (NC) มีสวิทช์อยู่ข้างในตัวลูกลอย
ที่สภาวะปกติ เมื่อลูกลอยหล่นมาอยู่ด้านล่าง ตัวSwitch จะปิดวงจร (Close Circuit) หรือกระแสไฟฟ้าจะสามารถไหลผ่านได้
หากลูกลอย ลอยขึ้นตามระดับน้ำที่ระดับนึง Switch จะเปิดวงจร (Open Circuit) กระแสไฟฟ้าไหลผ่านไม่ได้
การติดตั้งลูกลอย
ลูกลอยแต่ละตัวจะมีคนละหน้าที่
ตัวแรก SL ทำหน้าที่เปิดปั๊มน้ำ เมื่อระดับลดต่ำ จนถึงระดับที่เราคิดว่าควรจะเติมได้แล้ว
ตัวที่สอง SH ทำหน้าที่ปิดปั๊มน้ำ เมื่อเติมน้ำจนใกล้ล้นแล้ว
ระดับเติมน้ำกับหยุด ก็กะประมาณ ครึ่งเซนแหละ
สถานะของ Float Switch ที่ระดับน้ำต่างๆ
1)ระดับน้ำสูงสุด SL และ SH จะลอยสูง Switch ทั้งสองตัวจะ Open
2)เมื่อระัดับน้ำลดต่ำลง จนถึงระดับหยุดเติมน้ำ SL ยังคงเปิด แต่ SH ปิดแล้ว
3)ระดับน้ำลดมาถึงระดับที่ควรเติมน้ำได้แล้ว SL ปิดวงจรไฟผ่านไปสั่งให้เปิด Pump ให้เติมน้ำได้แล้ว
4)เมื่อระดับน้ำสูงขึ้นมานิดนึง SL เปิดวงจร แต่ SH ยังคงปิดอยู่ ไฟยังสามารถไหลผ่าน SH เพื่อปั๊มยังคงดูดน้ำต่อไป
5)ระดับน้ำสูงขึ้นมากแล้ว จน SH ลอย เปิดวงจร ไม่มีไฟผ่าน SH ปั็มน้ำก็จะหยุดทำงาน
วัฐจักรก็จะวนเวียน 2 3 4 5 อยู่อย่างนี้แหละครับ
เดี๋ยวมาต่อเด้อ.......
การทำงานของ Relay ตัวช่วยในการเปิดปิดปั๊ม โดยรับสัญญานควบจากสวิทช์ลูกลอย
Relay ที่เลือกใช้เป็นไฟกระแสตรง 24 Volt ไม่อยากเสี่ยงกับ 220 Volt
ภายในตัวของ Relay จะประกอบไปด้วย สวิชต์ NC และ NO
ในขณะที่ยังไม่มีไฟ 24 Volt ผ่านเข้าไป
NC จะปิด วงจร
NO จะเปิด วงจร
เมื่อมีไฟเข้าไปเลี้ยง coil ก็จะเกิดสนามแม่เหล็กไปดูด NC และ NO ให้เปลี่ยนสถานะ
NC จะเปลี่ยนเป็น เปิด
NO จะเปลี่ยนเป็น ปิด
การใช้งานเราจะใช้ NO 2 ตัว

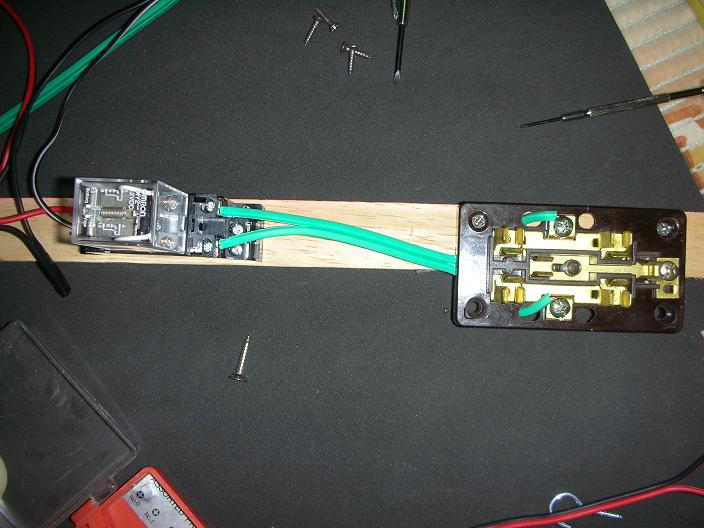

การต่อวงจรควบคุมปั๊มน้ำ
เมื่อระดับน้ำลดต่ำลง SL ปิดวงจรไฟ 24 Volt จะไหลผ่าน SL และ ไหลไปยัง Coil แม่เหล็ก ที่เป็นแท่งสี่เหลี่ยมขาวๆ พันด้วยขดลวด
Coil เกิดสนามแม่เหล็ก ดูดให้ NO1 และ NO2 ปิดวงจร
เมื่อ NO1 ปิดวงจร ไฟ220 Volt ก็จะผ่านไปถึงปั็มน้ำ ก็จะดูดน้ำไปเติมในตู้
เมื่อระดับน้ำลอยมาจนถึงระดับที่ SL เปิด แต่ SH ยังปิดอยู่ ไฟ 24 Volt ก็ยังไปเลี้ยง Coil ได้ โดยผ่านทาง SH
น้ำใกล้ล้นแล้ว SH เปิดวงจร ไฟไปไม่ถึง Coil ไม่มีสนามแม่เหล็ก NO1 และ NO2 เปิดวงจร ปั๊มก็หยุดทำงาน
ปลายท่อเติมน้ำ ก็ควรให้อยู่เหนือระดับน้ำเล็กน้อย ไม่งั้นเมื่อปั๊มหยุดทำงาน ก็จะเกิดกาลักน้ำ ขโมยน้ำกลับถัง น้ำก็ไม่เติมสักที
deepkiss
กล่องใส่ Relay

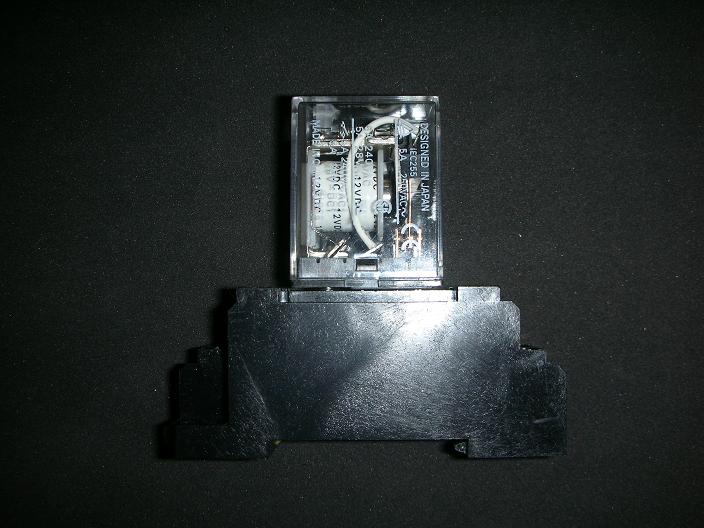

กล่องสีเหลี่ยมใสๆ ก็คือ Relay ที่ผมใช้ ยี่ห้อ Omron รุ่น MY2 ใช้ไฟกระแสตรง 24 โวล์ท

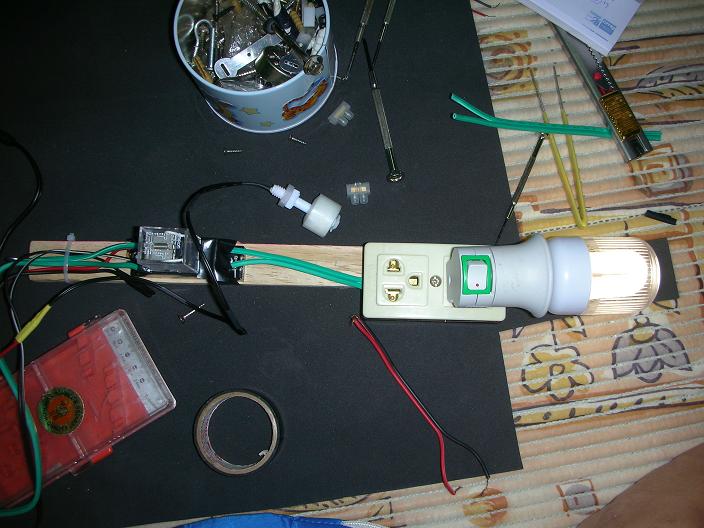

เวลาปั๊มทำงานไฟก็จะติด
หากต้องการให้ปั๊มทำงาน ก็สามารถสั่งผ่าน ปุ่มBypass ได้
พยายามเปิดภายในให้ดูแต่ไม่สารถเปิดได้ จนปัญญาครับ
มารู้จักตัว Relay ตัวนี้กันดีกว่า
ภายใน Relay ตัวนี้ประกอบไปด้วยขาต่างๆ 8 ขาด้วยกัน
ขา13-14 เป็นขาที่ต่อไปถึง Coil เมื่อมีไฟ 24 Volt เข้ามา Coil จะดูดให้ สวิทช์ภายในเปลี่ยนสถานะ
เมื่อยังไม่มีไฟ 24 Volt เข้าขา 13 - 14
- ขา 1 จะ ต่อถึงขา 9
- ขา 4 จะต่อถึงขา 12
เรียกว่า NC (Normally Close)
- ขา 5 จะไม่ต่อกับขา 9
- ขา 8 จะไม่ต่อกับขา 12
เรียกว่า NO (Normally Open)
เมื่อมีไฟ 24 Volt เข้าขา 13 - 14 สวิตช์จะเปลี่ยนสถานะ
- ขา 1 จะหลุดจากขา 9
- ขา 4 จะหลุดจากขา 12
- ขา 5 จะต่อกับขา 9
- ขา 8 จะต่อกับขา 12

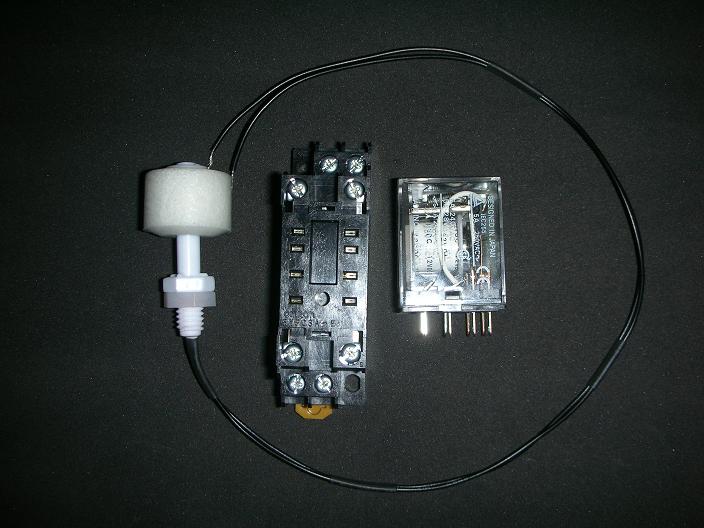

ส่วนตัวด้านขวามือเป็น Socket สำหรับเสียบ Relay จุดขาวๆคือตำแหน่งที่จะต่อสายไฟและขันด้วยไขควงให้แน่น
ภาพนี้เป็นการต่อสำหรับผู้ที่ใช้ สวิตช์ลูกลอยตัวเดียว

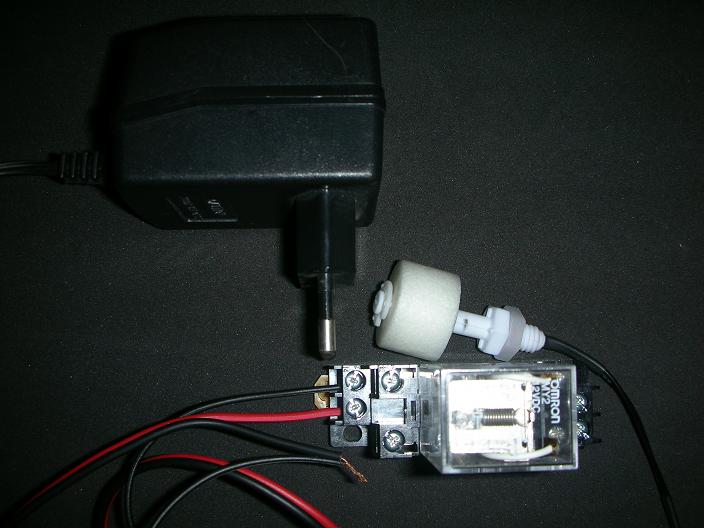

มี Adapter 24 Volt จ่ายไฟผ่านสวิตช์ลูกลอย ลูกลอยเป็นตัวเปิดปิด Coil ภายในตัว Relay
เมื่อลูกลอย ตกลงถึงตำแหน่งล่างสุดจะปิดวงจร ให้ไฟ 24 Volt เข้าสู Relay
และดูดให้ ขา 8 ต่อเข้ากับ ขา 12
ขา 5 ต่อเข้ากับ ขา9
ไฟ 220 Volt ก็จะผ่านไปถึงปั๊ม

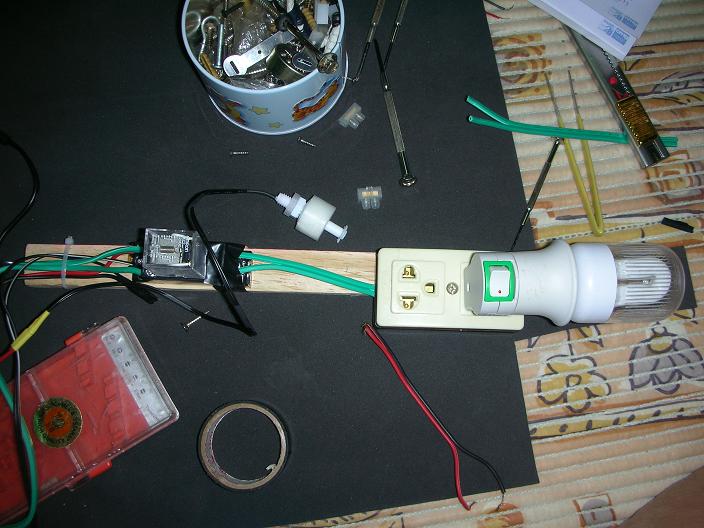

ภาพการต่อจริงก็เหมือนแบบนี้ (ภาพตัวอย่าง)
สายดำมาจากลูกลอย
สายขาวเสียบเข้าไฟบ้าน 220 Volt
สายแดงต่อไปยังปั๊มน้ำ
การต่อแบบใช้ สวิชต์ลูกลอย 2 ตัว
จบ....
ขอให้สนุกกับการเลี้ยงไม้น้ำ เลี้ยงปลานะครับ
