Plan Switch deepkiss

สืบเนื่องจาก กระทู้ DIY http://aqua.c1ub.net/forum/index.php?topic=56163.0
D.I.Yระบบ ไฟตู้ไม้น้ำของผม+โซลินอยวาล์ (((มือ ใหม่ หัด D.I.Y)))

พอดี timer ที่ใช้อยู่เสียใช้มา 3 ปีเป็นแบบ Digital เอาไปซ้อมใช้ได้วันเดียวกลับบ้านเก่าซะงั้นก็เลยจะซื้อตัวใหม่ และก็ลองหาดู เข้าเว็ปมาเจอ
กระทู้นี้ก็สนใจก็เลยทำดู พอทำเสร็จก็เลยเขียนออกมา แต่ขอบอกก่อนว่าไม่ค่อยมีความรู้เท่าไร ศึกษาเองซะมากกว่า แต่ที่ทำแบบออกมาคิดว่านะจะเป็นประโยชน์
แก่ผู้ที่สนใจอยากจะลอง DIY เองบ้างหรือพัฒนาต่อยิ่งดี

Correct!

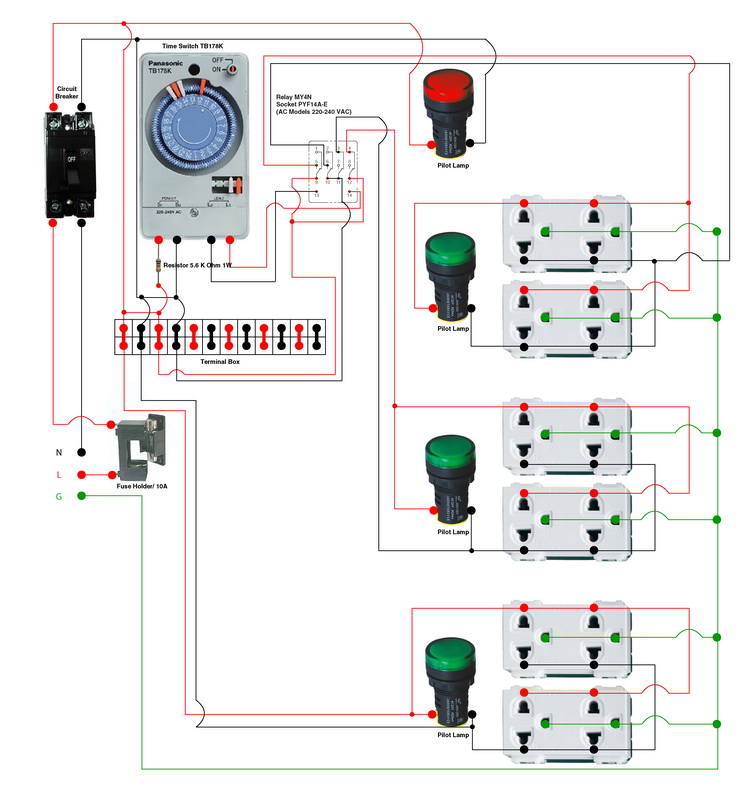

Plan Switch




หลักการทำงาน

1 หลักการทำงาน timer จะควบคุมชุดปั๊กตัวบน โดยเมื่อ timer สั่ง On ชุดปั๊กตัวบนก็จะติด ส่วนมากไว้ควบคุมระบบไฟกับ คาร์บอน uv พัดลม เมื่อ timer สั่ง Off
   ปั๊กตัวที่ 1 ก็จะปิดการทำงาน

2 จากนั้นปั๊กตัวที่ 2 ก็เริ่มทำงาน ส่วนมากจะใช้กับปั้มออกซิเจน ในตอนกลางคืน หรือพัดลมอีกชุดในเวลากลางคืน พอถึงเวลา timer On อีกครั้งชุดปั๊กตัวที่ 2 จะ
   ดับและจะเริ่มตามแบบขอ 1 อีกครั้ง

3 ปั๊กตัวที่ 3 จะทำงานตลอดเวลาส่วนมากจะใช้กับปั๊มน้ำ ระบบกรองนอก

 Correct!

[ĴŨbiLiŐ™]

เฮ้ย  เจ๋งโคตร

ดูง่ายมากเลยครับ  [เจ๋ง]

[00คิงคอง00]

 [ปิ๊งๆๆ]  อย่างแหล่ม  เอาเงินดีน่าไป 5000 เลยครับ   [เย้ะ]

[[K]aNate~*]

เยี่ยมเลยครับ  [เจ๋ง] [เจ๋ง] [เจ๋ง]
น่าจะมีตัวกันไฟกระชากด้วย จะแหล่มมากๆ

+1 ให้ครับ

[ปิ๊งๆๆ]  อย่างแหล่ม  เอาเงินดีน่าไป 5000 เลยครับ   [เย้ะ]

เห็น 5000 แล้วอยากใช้มือเงินมือทองซะจริง  ้hahaha

[ปิเฉยๆ]

 [เจ๋ง] [เจ๋ง] เจ๋งมาก แต่ยังไงก็ไม่เข้าใจ จ้าง paman ทำดีกว่า  ้hahaha ้hahaha

[Fabulous]

สุโค่ยยย!!

กำลังหาพอดีเลยครับ  [เจ๋ง]

+1

[Haleruya_M]

เยี่ยมเลยครับ  [เจ๋ง] [เจ๋ง] [เจ๋ง]
น่าจะมีตัวกันไฟกระชากด้วย จะแหล่มมากๆ

+1 ให้ครับ
เห็น 5000 แล้วอยากใช้มือเงินมือทองซะจริง  ้hahaha

จริงแล้ว Fuse ขนาด 5A ถ้าจำไม่ผิด รองรับกระแสได้ไม่เกิน 1100 w ก็น่าจะพอใช้แบบธรรมดาได้ครับ หรือเพิมเป็น 10A ก็รับแกะแสได้มากหน่อย และถ้าเกิดลัดวงจรขึ้นมันก็จะขาดทันที เนื่องจากกระแสที่มีมากกว่าที่มันจะรองรับได้ หรือจะ Breaker ก็จะใช้หลักการเดียวกันตือกระแสเกินเนื่องจากลัดวงจรเมื่อไร มันก็จะตัด แต่ที่ผมอยากได้ก็เหมือนกับที่คุณต้องการอะ ครับ ELCB แจมมาก แต่ก็ราคาแรงพอควร ประมาณ 1500 ขึ้น อันนี้ผมดูในเว็ปเอา อาจจะถูกกว่านี้ถ้าหาเมือสองนะครับ

มีรูปด้วย

[gungo]

 lau01 สุดยอด +ไปเลยครับ

[MPOWER]

มี เบรกเกอร์แล้วไม่ต้องใส่ฟิวส์ก็ได้ครับ

[~][Natto][~]

เห็นรูปแล้วกระจ่างเลย [เย้ะ]

[nonikung]

เมื่อวานไปหาซื้ออุปกรณ์แต่ละตัวมามีข้อสอบถามหน่อยครับ
1. ตัวรีีเลย์มาที่ร้านอมรเซียร์ เขาถามผมว่าเป็นรุ่นใหน ขนาดเท่าไร กี่แอมบ์ กี่ขา ผมตอบไม่ถูกเลยครับ รบกวนขอรายละเอียดหน่อยครับ ผมปรินท์ไปให้เขาดูด้วยน่ะ
และถ้าไม่มีตัวรีเลย์จะเป็นอะไรหรือเปล่าครับ
2. ตัว timer ทุกตัวจะมีเวลาเปิิดและปิดทุกตัวใช่หรือเปล่าครับ ผมซื้อมาแล้วที่ร้านอมร 189บาท (แต่ที่ร้าน NPE 283 บาท ยี่ห้อเดียวกัน รุ่นเดียวกันเลย)แต่ไม่แน่ใจว่าใช้ตั้งเปิดและปิดได้หรือเปล่า

[tummon]

 Correct!บอกไปเลยว่ารีเลย์ omron MY4N 220V เอา Socket ด้วย

[Haleruya_M]

เมื่อวานไปหาซื้ออุปกรณ์แต่ละตัวมามีข้อสอบถามหน่อยครับ
1. ตัวรีีเลย์มาที่ร้านอมรเซียร์ เขาถามผมว่าเป็นรุ่นใหน ขนาดเท่าไร กี่แอมบ์ กี่ขา ผมตอบไม่ถูกเลยครับ รบกวนขอรายละเอียดหน่อยครับ ผมปรินท์ไปให้เขาดูด้วยน่ะ
และถ้าไม่มีตัวรีเลย์จะเป็นอะไรหรือเปล่าครับ
2. ตัว timer ทุกตัวจะมีเวลาเปิิดและปิดทุกตัวใช่หรือเปล่าครับ ผมซื้อมาแล้วที่ร้านอมร 189บาท (แต่ที่ร้าน NPE 283 บาท ยี่ห้อเดียวกัน รุ่นเดียวกันเลย)แต่ไม่แน่ใจว่าใช้ตั้งเปิดและปิดได้หรือเปล่า

ตอบข้อ 2 ครับ ข้อ 1 ตามคุณ tummon ครับ

timer มีเวลาเปิดละปิดทุกตัวครับ ไม่ว่าถูกหรือแพงใช้ได้เหมือนกันครับ มันแยกกันเป็น 2 แบบด้วยกัน

แบบที่ 1 จะควบคุมเวลาด้วยกำลังไฟฟ้าควบคุมความเที่ยงตรงของ นาฬิกา ถ้า ไฟฟ้าดับ นาฬิกาก็จะไม่เดินจนกว่าไฟฟ้าจะเข้าระบบอีกครั้ง ก็จะเดินต่อ
แบบที่ 2 จะใช้การควบคุมเวลาด้วยนาฬิกาแบบ ควอต์ ควบคุมการเดินของนาฬิกา พวกนี้จะมีแบตเตอรรี่อยู่ด้านใน ถ้าเกิดไฟดับ นาฬิกาก็ยังคงเดินต่อไปตามปกติ ต่างจากแบบแรกที่ขึ้นอยู่กับไฟฟ้าที่ส่งกำลังไป

ส่วนความเทียงตรงแบบที่ 2 มันจะมีความเพี้ยนน้อยกว่า และจะมีค่าความเพี้ยนต่างกันไปครับ ตามรุ่นที่แสดงค่าความเพี้ยน + - แตกต่างกันไป เมื่อก่อนผมใช้แบบ Digital เที่ยงตรงมาก เพราะมันมีนาฬิกาแบบ Digital ควบคุมเวลาอีกที สามารถเปิดปิด ได้ 4 รูปแบบ ต่อ 1 วัน ราคา 300 บาท ที่ อมร เมื่อ 5 ปี ที่ แล้ว พึ่งเสียไม่นานนี้เอง ก็ถือว่าคุ้มครับยังงัยก็ลองทำดูนะครับ

อีกอย่างที่ใช้ Panasonic ตัวนี้ก็เพราะตอนที่ไปซื้อ นึกว่ามีนาฬิกา ควอต์ข้างใน ถามคนขายก็ไม่รู้ เลยมาค้นดู มันคนละรุ่นกัน แต่ก็ซื้อมาราคา 550 บาท แต่คุณภาพเค้าดีจริงครับ ส่วนที่คุณจะซื้อแบบนั้นก็ใช้ได้เหมือนกันครับ ยังงัยก็ลองดูนะครับ

[M]

เยี่ยม อิอิ

[ผู้มาแวะชม]

รูปวงจรไม่มีแล้วงะ เอามาลงให้ใหม่หน่อยจิคร๊าบบบบบบ  suicide

[phan1000]

ราคารวมทั้งหมดประมาณเท่าไหร่ครับ

[m_@ew]

ไม่เห็นรูปแล้วอ่ะครับ 036

[ImThai]

อัพรูปใหม่ทีครับ ตอนนี้ไม่เห็นแล้ว [ปิ๊งๆๆ]

[▂ ▃ ▅ ▆ ▇ ★ขุuเดช]

ขอรูปด้วยคนจ้า idea1

[Haleruya_M]

เข้ามาอัพเดท ให้ครับ

[Haleruya_M]

รูปของที่จำเป็นในการทำครับ

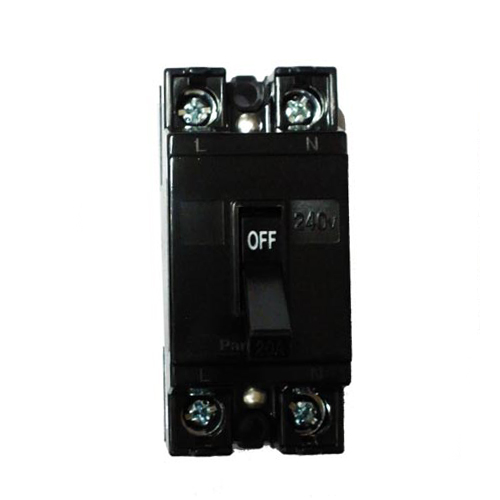

1. Circuit Breaker



หรือถ้าอยากเทพก็
Earth Leak Circuit Braker



2. Fuse 15 แอมป์ 10 แอมป์ ก็ได้ ควรซื้อ เป็นกล่อง กล่องหนึ่ง มี 10 ตัว ราคาถูกมากเพื่อเอาไว้ใช้ในยามฟิวขาดได้ด้วย

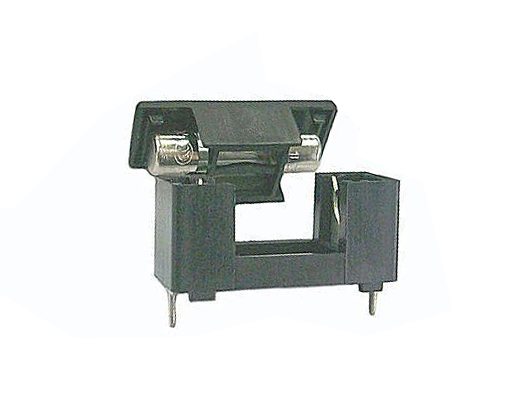

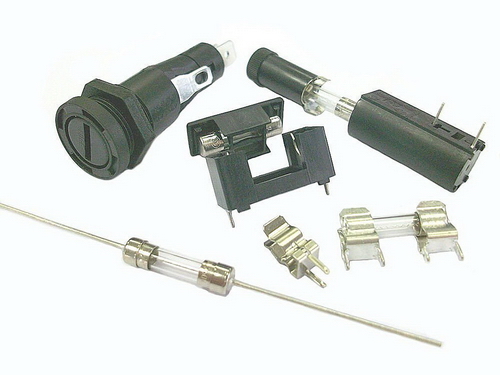

3. Fuse Holder กระบอกใส่ฟิว มีให้เลือกหลายแบบ แล้วแต่ว่าจะใช้แบบไหน

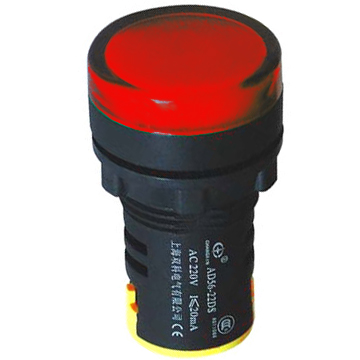

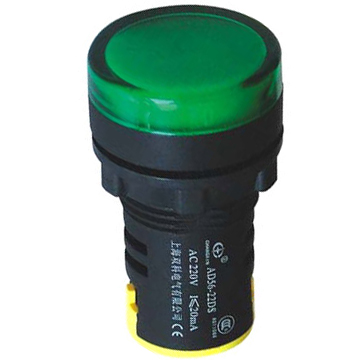

4. Pilot Lamp จะเอาสีอะไร ก็สามารถเลือกได้ครับ ไม่แพงเท่าไร แต่ก็แล้วแต่ยี่ห้ออีกละครับ อันนี้ผมซื้อมา ตัวละ 30 บาท

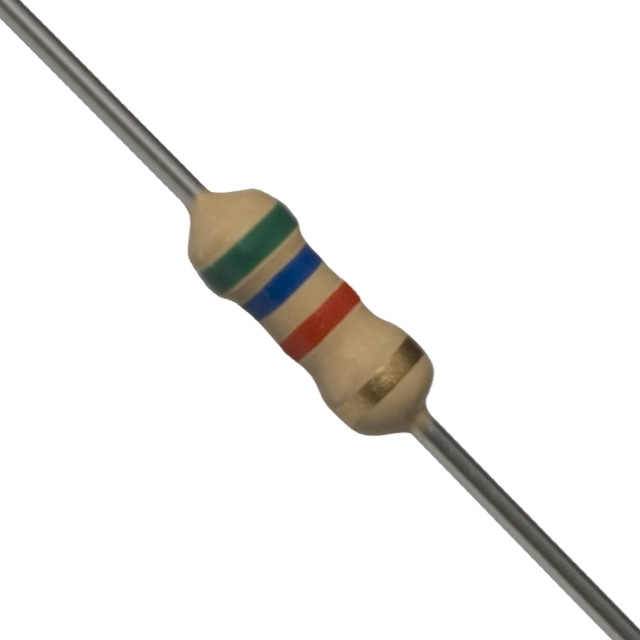

5. Resistor 5.6 K Ohm 1W อันนี้ ตัวละ 1 บาท ครับ ควรที่จะซื้อ ท่อหดมาหุ้มตัวนี้ด้วยครับ ราคา 10 บาท ต่อ เมตร มั้งครับ จำไม่ค่อยได้ แต่น่าจะประมาณนี้ครับ

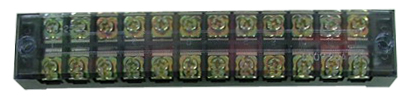

6. Terminal Box อันนี้ผมซื้อ ที่ Home Pro ราคา จำไม่ได้แล้วครับ แต่ถ้าซื้อ ที่ร้านขายอุปกรณ์น่าจะถูกกว่าครับ

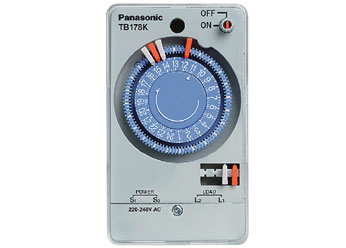

7. Time Switch TB178K พระเอกของเราครับ รุ่นนี้ผมซื้อ แถววัดตึกครับ ราคา ถูกมากมีคนบอกผมอีกที อันนี้เราคา 550 ครับ แต่อันนี้ไม่มีนาฬิกาควอต อยู่ข้างใน มันจะไม่ค่อยตรงหากว่าเกิดไฟดับ เพราะมันจะหยุดทำงาน และจะทำงานอีกทีเมื่อมีกระแสไฟจ่ายเข้าไปครับ แต่ก็มีรุ่น ที่ มีนาฬิกาควอต อยู่ข้างใน ราคาไม่รู้ว่าเท่าไรเหมือนกัน จริงๆ อยากได้ตัวนี้มากกว่า

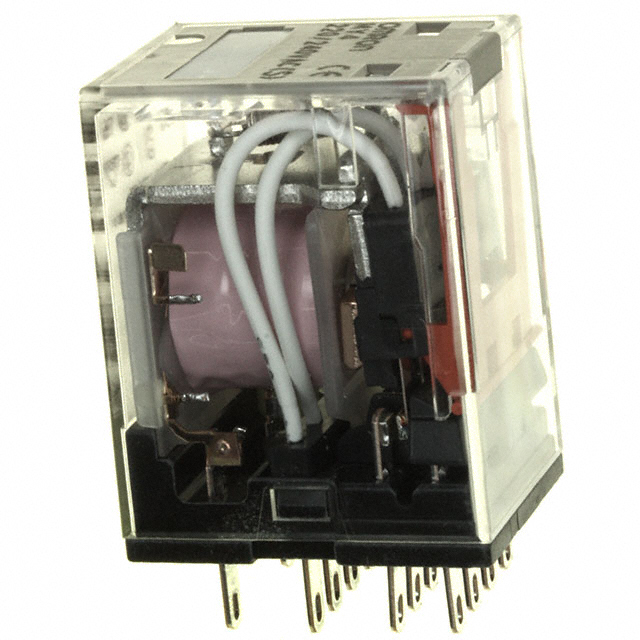

8. Omron Relay MY4N Coil AC240V ตัวนี้คือพระรอง เลยครับ ทำหน้าที่ในการเปลี่ยนโหมดการทำงานหลังจาก Timer ตัดตามเวลาที่เราต้องการ ก็จะเข้าสู่โหมดต่อไป
ตัวนี้ต้องมี Socket ซึ่งหมายถึงฐาน ที่เราจะเอาไว้ใส่มันครับ เค้าขายแยกกันคับ อันนี้ถ้าเอายี่ห้ออื่นก็จะราคาถูกมาก แต่ถ้าเอายี่ห้อ Omron นี่ก็จะราคาสูง ครับ แต่ของเค้าดีจริงครับ



Socket PYF14A-E อันนี้ลองเช็คดูอีกที่นะครับว่ารุ่นนี้หรือเปล่า แต่คิดว่าใช่



9. เต้ารับคู่ อันนี้แล้วแต่ยี้ห้ออีกละครับ แบบที่ผมเลือกเป็นแบบมีสายต่อสายดิน เพราะอุปกรณ์บางตัวของผมต้องมีสายดินครับ มีเต้ารับคู่ก็ต้องมีกรอบเต้ารับด้วยครับ

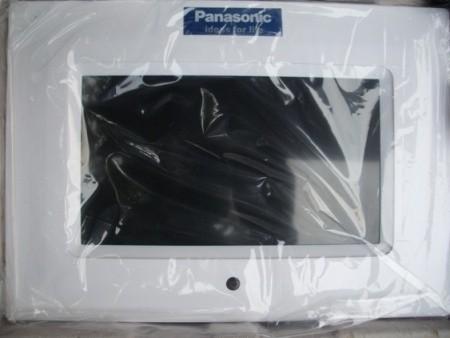

กรอบเต้ารับ แบบนี้ เป็นแบบ 2 ช่องนะครับ และก็มีเป็นแบบ 4 ช่องด้วยครับ ยังงัยก็ลองหาดูนะครับ

[Haleruya_M]

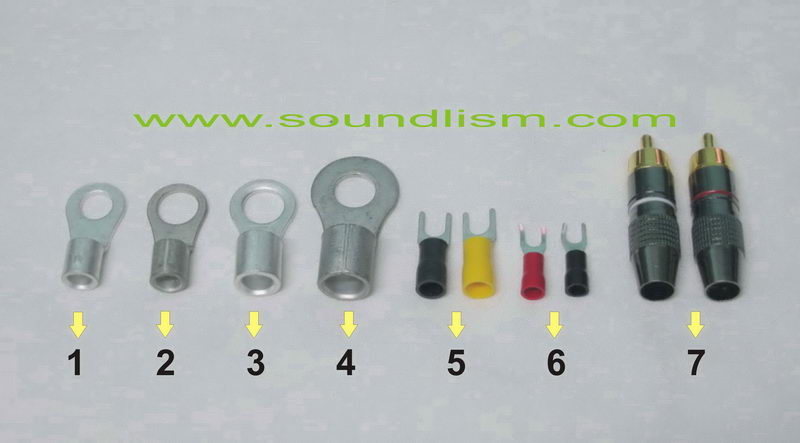

ทุกจุดที่ทำการเชื้อมหรือต่อสายไฟนั้นผมใช้หางปลา หรือ ที่เค้าเรียกกัน ว่า Cable Lugs



ผมใช้แบบที่ 5 กับ 6 ครับ อันนี้แล้วแต่ความเหมาะสมนะครับ ว่าจะเลือกให้แบบไหน

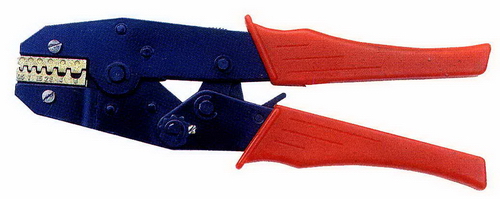

และเราต้องมีคีมย้ำหางปลาด้วยครับ



และที่สำคัญคือสายไฟ ควรเลือกสายที่มีเส้นทองแดงเยอะหน่อย และทนความร้อนมากยิ่งดีครับ

[BIGBOY]

ไอเดียดีมากครับ  แต่ต้องปรับเปลี่ยนนิดหน่อยครับ คือ
   1. เบรกเกอร์เท่าที่ทราบควรจะเข้าด้านบนออกด้านล่างเนื่องจากถ้าเข้าด้านล่างออกด้านบนจะทำให้ประสิทธิภาพในการปลดวงจรลดลงครับ
   2. รีเลย์ของออมรอนรุ่น MY4, MY4N หน้าสัมผัสทนกระแสได้เพียง 3A ควรเปลี่ยนเป็นรุ่น LY4 หรือ LY4N ครับทนกระแสได้ 10Aครับ
แต่เป็น DIY ที่ดีมากๆครับ [เขิลลลล]

[littleman]

ขอบคุณสำหรับข้อมูลดีๆครับ  เสียดายมากที่ผมเจอข้อมูลนี้ช้าไป  ผมหาข้อมูลแนวนี้มานาน(แต่ไม่ยอมไปดูกระทู้เก่าๆ)  สุดท้ายเลยมานั่งงมต่อเอง  ก็เลยออกมาขี้เหร่แบบในรูป(มอบให้เป็นวิทยาทานกับผู้อื่น)

ปล. แต่ก็แอบภูมิใจกับการได้ลงมือทำเองงบไม่ถึง 1000 ครับ

[Haleruya_M]

ขอบคุณสำหรับข้อมูลดีๆครับ  เสียดายมากที่ผมเจอข้อมูลนี้ช้าไป  ผมหาข้อมูลแนวนี้มานาน(แต่ไม่ยอมไปดูกระทู้เก่าๆ)  สุดท้ายเลยมานั่งงมต่อเอง  ก็เลยออกมาขี้เหร่แบบในรูป(มอบให้เป็นวิทยาทานกับผู้อื่น)

ปล. แต่ก็แอบภูมิใจกับการได้ลงมือทำเองงบไม่ถึง 1000 ครับ

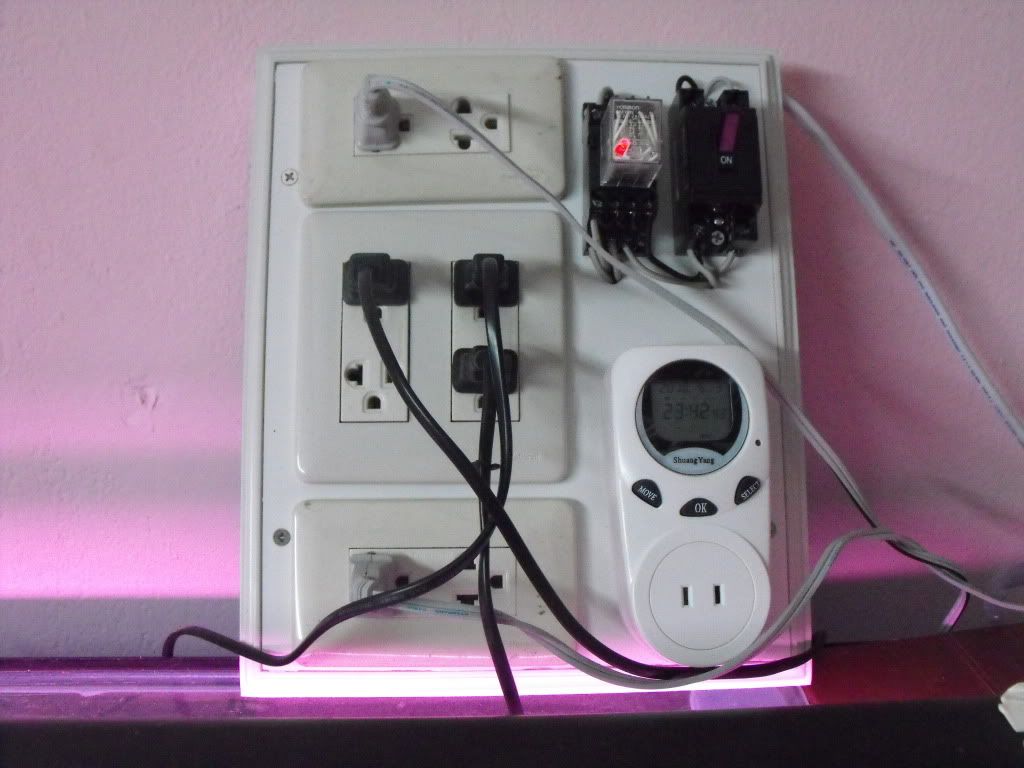

อยากจะบอกว่า Timer รุ่นเดียวกันเลย ก่อนที่ผมจะมาทำแบบนี้ เคยใช้แบบ Digital มาก่อนครับ ทนมากเลยครับ แต่ต้องตั้งบ่อยหน่อย เพราะว่าไฟกระชากเมื่อไร ก็ต้องตั้งใหม่

ไอเดียดีมากครับ  แต่ต้องปรับเปลี่ยนนิดหน่อยครับ คือ
   1. เบรกเกอร์เท่าที่ทราบควรจะเข้าด้านบนออกด้านล่างเนื่องจากถ้าเข้าด้านล่างออกด้านบนจะทำให้ประสิทธิภาพในการปลดวงจรลดลงครับ
   2. รีเลย์ของออมรอนรุ่น MY4, MY4N หน้าสัมผัสทนกระแสได้เพียง 3A ควรเปลี่ยนเป็นรุ่น LY4 หรือ LY4N ครับทนกระแสได้ 10Aครับ
แต่เป็น DIY ที่ดีมากๆครับ [เขิลลลล]

1. ครับน่าจะเป็นแบบนั้นครับ
2. MY4N ตัวนี้ AC 240V หน้าสัมผัสหน้าจะทนได้มากกว่านั้นครับ เพราะผมเคยโหลดกระแสเยอะมากกว่านี้แล้วโดยต่อเครื่องดูดฝุ่น  และก็ลดวงจรมาทีนึง

ขอบคุณทุกท่านกับความเห็นนะครับ

[Haleruya_M]

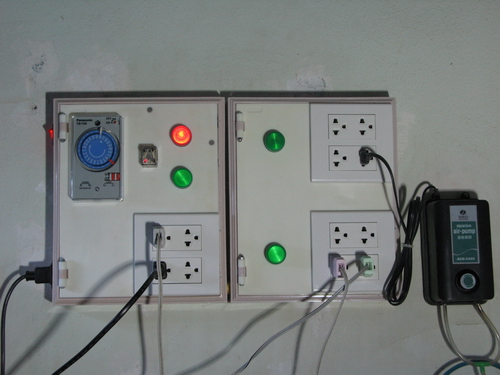

ว่าจะถ่ายมานานแล้วก็ยังไม่ได้ถ่ายเลย ก็เอามาให้ดูละกัน จาก Plan Switch ที่เขียนไป



อันนี้ความจริง Body มันต้องเป็นชิ้นเดียวกันครับ แต่เนื่องจากไม่ได้เดินหาของ งานยุ่งก็เลยเท่าที่มีก่อนครับ เอาไว้ทำต่อในคราวหน้าละกัน

ปั๊กตัวนี้ความจริงมันพ่วงอุปกรณ์เยอะมากครับ
มีไฟ ขนาด 36x4
UV 30W
ปั้มน้ำ 2000L/H x1
ปั้มน้ำ 900L/H x1
พัดลมกรงกระรอก ยาว 1ฟุต
ปั้มออกซิเจน
ซิลินอยวาล์ว + พัดม
PSU 1 ตัว
หลอดไฟตั้งโต๊ะ อาไว้เพื่อซ่อมแซม

[M]

แจ่มไปเลยครับพี่ๆ

[Art_of_Nature]

ข้อมูลดีมากครับมีทั้งรูปและรายละเอียดชัดเจนดีมากเลย +1ให้เลยครับ
พอจะมีพื้นฐานอยู่เล็กน้อยเลยจะทำไว้ใช้เองสัก2ชุด

[ผู้มาแวะชม]

ห่างหายไปนานเลยนะครับ  [เขิลลลล]

ขอบคุณที่เข้ามอัพเดท พร้อมข้อมูลแน่นปึ้กครับ  [เจ๋ง] [on_012]

[BIGBOY]

ทิปเ็ล็กๆ สงสัยไหมว่าทำไมมีเบรกเกอร์แล้วถึงต้องใส่ฟิวส์ด้วย
ฟิวส์เป็นอุปกรณ์ป้องกันวงจรไฟฟ้าที่มีความเร็วในการตัดวงจรมากกว่าเบรกเกอร์จึงป้องกันอุปกรณ์ได้ดีกว่า เหตุผลที่คนทั่วไบนิยมใช้เบรกเกอร์เนื่องจากความสะดวกเพราะเบรกเกอร์เมื่อตัดวงจรแล้วสามารถโยกกลับมาใช้ได้อีกส่วนฟิวส์ต้องเปลี่ยนใหม่เท่านั้น
ช่างไฟ [ไอ้แว่น]
