            อย่างที่เราทราบดีว่าอุปกรณ์ทำความเย็นอย่างชิลเลอร์นั้นมีราคาสูงและกินไฟมาก การใช้ชิลเลอร์หลายๆตัวนั้นต้องอาศัยการลงทุนทั้งในการซื้อชิลเลอร์และระยะยาวคือเรื่องค่าไฟ จึงมักจะได้พบเจอคำถามที่ว่า จะสามารถใช้ชิลเลอร์ตัวเดียวเเต่พ่วงหลายๆตู้ได้หรือไม่ และหากจะทำกันจริงๆมันก็คงจะเป็นเรื่องยุ่งยากและวุ่นวายไม่น้อย จากการที่ได้ไปอ่านในกระทู้หนึ่ง และได้เห็นการใช้ท่อสแตนเลส ทำให้เกิดแนวความคิดที่จะใช้ท่อสแตนเสลเพื่อเเลกเปลี่ยนความเย็นเช่นกัน


ขออภัยเจ้าของภาพด้วยนะครับที่จำกระทู้ไม่ได้

เรื่มต้นตั้งเเต่เดือนสิงหา ผมได้ลงมือออกเเบบโดยมี concept ที่ว่า

1 สามารถแลกเปลี่ยนความเย็นได้อย่างมีประสิทธิภาพ
2 วัสดุที่ใช้นั้นมีความปลอดภัย
3 ติดตั้งแล้วดูเรียบร้อยสวยงาม

โดยได้รูปแบบการติดตั้งตู้ที่มีชิเลอร์โดยใช้ที่นำความเย็นไปใช้กับอีกตู้





ปัญหาที่พบคือข้อจำกัดในการดัดท่อและการเชื่อมอาร์กอน ทำให้ต้องปรับปรุงเเบบอยู่หลายครั้ง
เมื่อได้เเบบที่ลงตัวก็พบปัญหาสำคัญคือ ค่าชิ้นงานสูงมากบางแบบราคาเท่าชิลเลอร์ 1 ตัว [mo_001]



    สุดท้ายบทสรุปของผมมาลงตัวที่ท่อสเเตนเลสสำเร็จรูป โดยใช้ท่อสแตนเลสกลึงเกลียวทั้งสองด้าน และใช้ข้องงอเกลียวในเป็นตัวเชื่อม ล้างคราบน้ำมันให้หมดก่อน

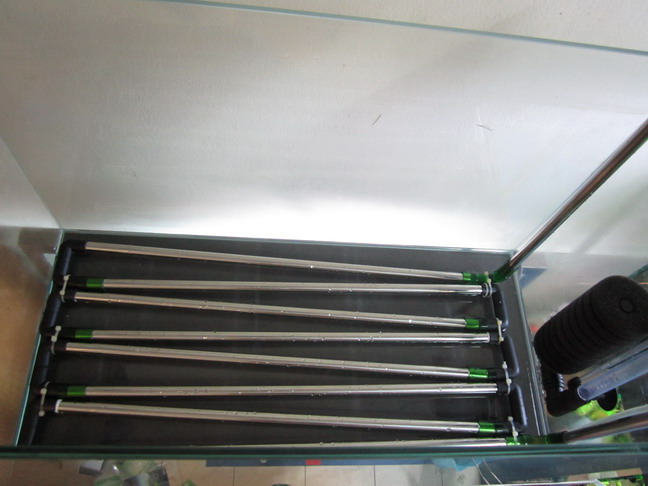

ใช้ท่อมีความยาวหลายขนาดตั้งเเต่ 4"-12" ประกอบตามรูปแบบที่ได้ออกแบบไว้พันเกลี่ยวกันรั่วซึม

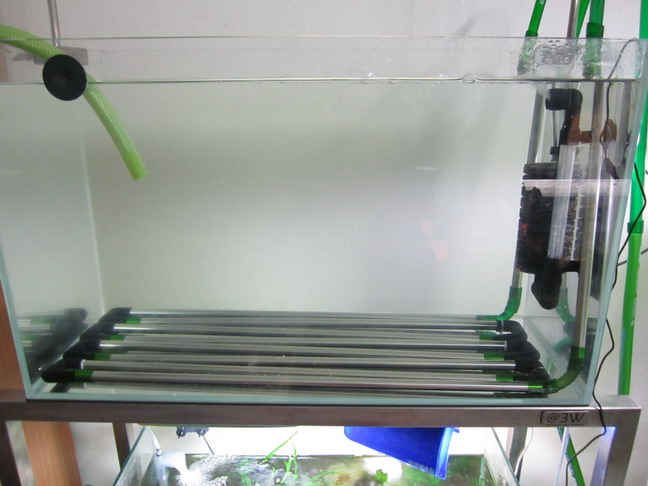

ทำการทดสอบการรั่วซึม โดยวางบนกระดาษหนังสือพิพม์เพื่อให้สังเกตุจุดรั่วได้ง่าย ในรูปพบจุดรั่วอยู่2จุด แก้ใขโดยการพันเกลียวเพิ่มและขันข้อต่อให้แน่นขึ้น รันน้ำอยู่ 2-3 วันจนเเน่ใจ

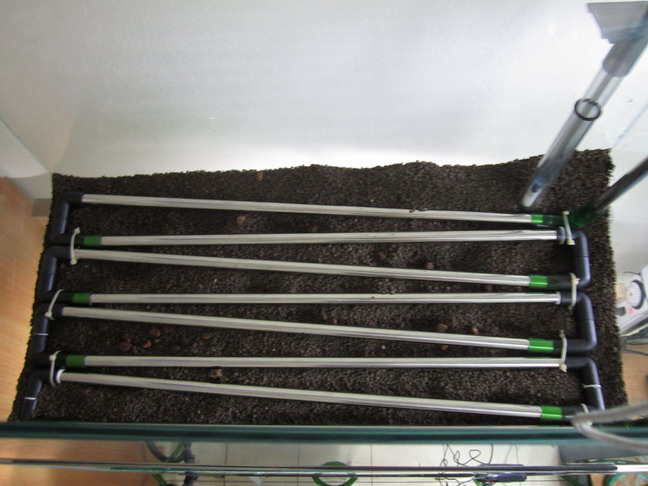

ทำการติดตั้งกับตู้ที่มีชิลเลอร์ ในที่นี้ผมใช้กรองใต้กรวดมาเสริมเพื่อให้น้ำเย็นไหลผ่านท่อ
ด้านนอกมากขึ้นทำให้การนำความเย็นดีขึ้น

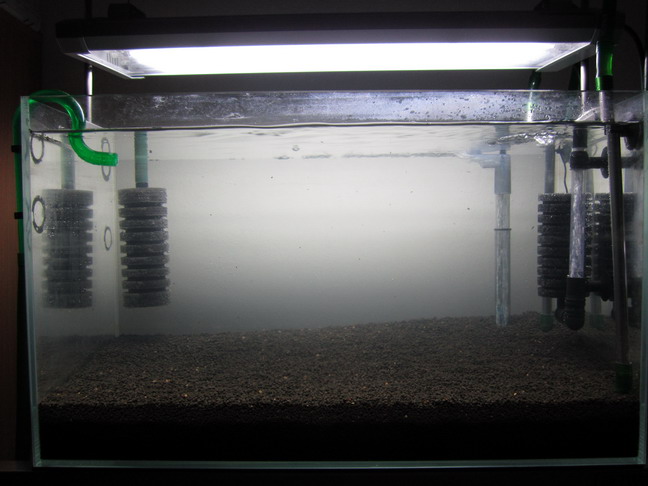

ทีนี้มาดูตู้ที่ใช้ท่อความนำความเย็นกันบ้าง ผมไม่ได้จับเวลาว่าจะใช้เวลาเท่ารัยในการที่จะทำให้น้ำอุณหภูมิห้องเย็นลง เนื่องจากตู้นี่ต่อกับชิลเลอร์อยู่ ผมจึงเเค่ปิดชิลเลอร์



ผ่านไป 1 วันจึงได้มาตรวจสอบอุณหภูมิ ได้ผลออกมาน่าพอใจอุณหภูมิเท่าตู้หลัก ปัจจุบันเซตระบบนี้มาได้ 1 เดือนเเล้วอุณหภูมิคงที่ทั้งกลางวันและกลางคืน

ปล.เทอร์โมที่เห็นนั้นวัดค่าเพียนไป 1-2 C^๐นะครับ



ภาพโดยรวม 3 ตู้ที่ผมใช้ชิเลอร์ 300A ตัวเดียว ่ตู้บนสุดผมไมได้ใช้ท่อสแตนเลสนำความเย็น
แต่เจาะให้น้ำ OVER FLOW



กระทู้ที่มีเนื้อหาใกล้เคียงกัน
http://aqua.c1ub.net/forum/index.php?topic=102816.0
http://aqua.c1ub.net/forum/index.php?topic=108760.0

รูปนี้แถม emb01

[ake9842]

ขยัน  วาดรูป จริงเลยเน้อ      วาดสวย  งานเรียบร้อยมากครับ  [on_035] [on_035] [on_035] [on_035]

[Last,,One]

เจ๋งครับพี่  [เจ๋ง] [เจ๋ง]

[Moji $lave]

ไอเดียบรรเจิด  [เจ๋ง]

[weedsand]

พี่ทำได้เนี้ยบมากเลยครับ  [เจ๋ง]

[ellemix]

เนียน ดี อ่า น่่าสนใจ  [เจ๋ง]

[00คิงคอง00]

เวลาใช้งาน  เรื่องความเย็นดีมั้ย อะพี่   emb01

[Archive]

แล้วนานๆๆไปมันจะเป็นสนิมไหมอ่ะครับ

[miximize]

1.ตู้ที่ใช้ท่อสแตนเลสขนาดเท่าไหร่ครับ
2.ขนาดของท่อกี่mmครับ ว่าจะไปต่อกับ2213
ขอบคุณครับ

[Soda-Yen]

ชอบแบบมากอะ เขียนแบบเนี่ยนดีจริงๆๆครับ [เจ๋ง] [เจ๋ง] [เจ๋ง]

[big305]

            อย่างที่เราทราบดีว่าอุปกรณ์ทำความเย็นอย่างชิลเลอร์นั้นมีราคาสูงและกินไฟมาก การใช้ชิลเลอร์หลายๆตัวนั้นต้องอาศัยการลงทุนทั้งในการซื้อชิลเลอร์และระยะยาวคือเรื่องค่าไฟ จึงมักจะได้พบเจอคำถามที่ว่า จะสามารถใช้ชิลเลอร์ตัวเดียวเเต่พ่วงหลายๆตู้ได้หรือไม่ และหากจะทำกันจริงๆมันก็คงจะเป็นเรื่องยุ่งยากและวุ่นวายไม่น้อย จากการที่ได้ไปอ่านในกระทู้หนึ่ง และได้เห็นการใช้ท่อสแตนเลส ทำให้เกิดแนวความคิดที่จะใช้ท่อสแตนเสลเพื่อเเลกเปลี่ยนความเย็นเช่นกัน


ขออภัยเจ้าของภาพด้วยนะครับที่จำกระทู้ไม่ได้

เรื่มต้นตั้งเเต่เดือนสิงหา ผมได้ลงมือออกเเบบโดยมี concept ที่ว่า

1 สามารถแลกเปลี่ยนความเย็นได้อย่างมีประสิทธิภาพ
2 วัสดุที่ใช้นั้นมีความปลอดภัย
3 ติดตั้งแล้วดูเรียบร้อยสวยงาม

โดยได้รูปแบบการติดตั้งตู้ที่มีชิเลอร์โดยใช้ที่นำความเย็นไปใช้กับอีกตู้





ปัญหาที่พบคือข้อจำกัดในการดัดท่อและการเชื่อมอาร์กอน ทำให้ต้องปรับปรุงเเบบอยู่หลายครั้ง
เมื่อได้เเบบที่ลงตัวก็พบปัญหาสำคัญคือ ค่าชิ้นงานสูงมากบางแบบราคาเท่าชิลเลอร์ 1 ตัว [mo_001]



    สุดท้ายบทสรุปของผมมาลงตัวที่ท่อสเเตนเลสสำเร็จรูป โดยใช้ท่อสแตนเลสกลึงเกลียวทั้งสองด้าน และใช้ข้องงอเกลียวในเป็นตัวเชื่อม ล้างคราบน้ำมันให้หมดก่อน



ใช้ท่อมีความยาวหลายขนาดตั้งเเต่ 4"-12" ประกอบตามรูปแบบที่ได้ออกแบบไว้พันเกลี่ยวกันรั่วซึม



ทำการทดสอบการรั่วซึม โดยวางบนกระดาษหนังสือพิพม์เพื่อให้สังเกตุจุดรั่วได้ง่าย ในรูปพบจุดรั่วอยู่2จุด แก้ใขโดยการพันเกลียวเพิ่มและขันข้อต่อให้แน่นขึ้น รันน้ำอยู่ 2-3 วันจนเเน่ใจ



ทำการติดตั้งกับตู้ที่มีชิลเลอร์ ในที่นี้ผมใช้กรองใต้กรวดมาเสริมเพื่อให้น้ำเย็นไหลผ่านท่อ
ด้านนอกมากขึ้นทำให้การนำความเย็นดีขึ้น







ทีนี้มาดูตู้ที่ใช้ท่อความนำความเย็นกันบ้าง ผมไม่ได้จับเวลาว่าจะใช้เวลาเท่ารัยในการที่จะทำให้น้ำอุณหภูมิห้องเย็นลง เนื่องจากตู้นี่ต่อกับชิลเลอร์อยู่ ผมจึงเเค่ปิดชิลเลอร์



ผ่านไป 1 วันจึงได้มาตรวจสอบอุณหภูมิ ได้ผลออกมาน่าพอใจอุณหภูมิเท่าตู้หลัก ปัจจุบันเซตระบบนี้มาได้ 1 เดือนเเล้วอุณหภูมิคงที่ทั้งกลางวันและกลางคืน

ปล.เทอร์โมที่เห็นนั้นวัดค่าเพียนไป 1-2 C^๐นะครับ



ภาพโดยรวม 3 ตู้ที่ผมใช้ชิเลอร์ 300A ตัวเดียว ่ตู้บนสุดผมไมได้ใช้ท่อสแตนเลสนำความเย็น
แต่เจาะให้น้ำ OVER FLOW



กระทู้ที่มีเนื้อหาใกล้เคียงกัน
http://aqua.c1ub.net/forum/index.php?topic=102816.0
http://aqua.c1ub.net/forum/index.php?topic=108760.0

รูปนี้แถม emb01

ร้านต้นน้ำครับเมื่อไหร่จะลงต้นไม้ใหม่ๆๆครับ

[vinbitxp]

1.ตู้ที่ใช้ท่อสแตนเลสขนาดเท่าไหร่ครับ
2.ขนาดของท่อกี่mmครับ ว่าจะไปต่อกับ2213
ขอบคุณครับ

อยากรู้เหมือนกันครับเห็นกรองนอกต่อกับกรองใต้กรวด จำเป็นไหมครับ
ถ้าเราแค่เอากรองนอก ต่อตามปกติ คือ in out อยู่ในตู้จะมีผลอะไรไหมครับ
ความรู้ดีมากๆครับ  [เจ๋ง]

[เวิ้งฟ้า]

1.ตู้ที่ใช้ท่อสแตนเลสขนาดเท่าไหร่ครับ
2.ขนาดของท่อกี่mmครับ ว่าจะไปต่อกับ2213
ขอบคุณครับ

1 ตู้ขนาด 27" ครับ แต่ตู้เล็กกว่านี้ก็ได้นะครับ เพราะท่อเเสตนเลสมีขนาดความยาวตั้งเเต่ 4"-12" ให้เลือก
2 ท่อก็มีหลายขนาดเช่นกันครับ ที่ผมใช้มีขนาด 12 ม.ม.(เคลียร์ใน) ใช้กับสายยางอีฮาม 9/12 มม
   ก็ต้องยัดๆกันนิดหน่อยครับ

อยากรู้เหมือนกันครับเห็นกรองนอกต่อกับกรองใต้กรวด จำเป็นไหมครับ
ถ้าเราแค่เอากรองนอก ต่อตามปกติ คือ in out อยู่ในตู้จะมีผลอะไรไหมครับ
ความรู้ดีมากๆครับ  [เจ๋ง]

ผมซ่อนอยู่ใต้ดินเพื่อความสวยงาม เลยกลัวว่าน้ำเย็นจะไหลผ่านท่อไม่ดีจึงใช้กรองใต้กรวดมาเพื่อช่วยการไหลเวียนของน้ำ ให้น้ำเย็นไหลผ่านท่อได้มาก ส่วนถ้าไม่ใช้กรองใต้กรอวได้มั้ย ผมว่าได้นะเเต่อาจจะเเลกเปลี่ยนความเย็นได้ไม่ดีเท่าที่ควร

[~!!!GoR@!!!~]

http://aqua.c1ub.net/forum/index.php?topic=93559.0

ฝากอีกกระทู้ ตอนนี้ ผมขยายเป็นตู้ 30" ก็ยัง 26C อยู่

เอาที่กรองน้ำ มาหั่นใส่ เย็นดีเเท้ [on_026]

[เวิ้งฟ้า]

http://aqua.c1ub.net/forum/index.php?topic=93559.0

ฝากอีกกระทู้ ตอนนี้ ผมขยายเป็นตู้ 30" ก็ยัง 26C อยู่

เอาที่กรองน้ำ มาหั่นใส่ เย็นดีเเท้ [on_026]

เข้าไปดูมาเเล้ว...เเนวมาก เเวบแรกนึกว่าถัง NOS

[Egg E Egg Egg 18]

ผมก้อขอเลียนแบบคุณเวิ้งฟ้าหน่อย ใช้ดีเลย แต่อาจต้องเพิ่มชิเลอร์หน่อย หน้าร้อนคงไม่ไหว

[wewe]

ระบบต่อกรองล่างแนวดีมีปูมีเดียมีโผล่ท่อกรองฟองน้ำอีกด้วย [เจ๋ง]

[cube design]

ใช้โปรแกรมอะไรวาดภาพหรอครับ

[เวิ้งฟ้า]

ใช้โปรแกรมอะไรวาดภาพหรอครับ

3D Max ครับ

[boy_abu]

3D Max ครับ

ขยันโฮกๆเลยแหล่ม... [เจ๋ง]

[Kawin]

สอบถามหน่อยครับ
พวกท่อนี่มีขายแบบขึ้นเกรียวเลยรึป่าวครับหรือเราต้องมาทำเองครับ

[Cookiefish]

ท่อแบบนี้ราคาต่อชิ้นเท่าไหร่ครับ อยากมาลองทำเองดูระยะสั้นๆ ว่ามันทำให้เย็นพอมั้ย

[เวิ้งฟ้า]

สอบถามหน่อยครับ
พวกท่อนี่มีขายแบบขึ้นเกรียวเลยรึป่าวครับหรือเราต้องมาทำเองครับ

มีครับ เรียกว่าท่อกลึงเลียว

ท่อแบบนี้ราคาต่อชิ้นเท่าไหร่ครับ อยากมาลองทำเองดูระยะสั้นๆ ว่ามันทำให้เย็นพอมั้ย

ข้องอเกลียวใน 45 บาท
ท่อกลึงเกลียว 12" 130 บาท สั้นกว่านี้ก็ราคาลดหลั่นกันลงมาผมจำตัวเลขไม่ได้ครับ
จำได้เเต่ตัวยาวสุดที่ใช้

สำคัญ!! ก่อนใช้ต้องนำมาล้างน้ำมันออกให้หมดนะครับ

[clickcat488]

ซื้อที่ไหนครับ

[Wich]

ขออัพหน่อยครับ ของดีอย่าให้ตก

นำแนวคิดของทั้ง 2 ท่านด้านบน มาพัฒนาต่อครับ









ข้อมูลเพิ่มเติม

กระทู้นี้ครับ http://aqua.c1ub.net/forum/index.php?topic=154550.new#new
